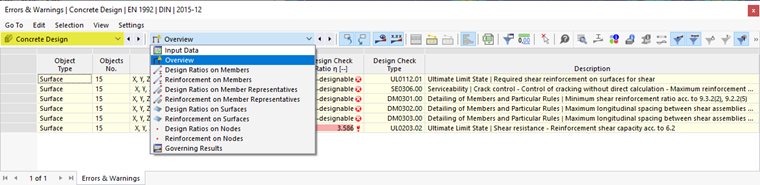

Après le calcul des résultats, la catégorie de tableau Vérification du béton contient de nouvelles sous-catégories.
Ces catégories avec les pages correspondantes du tableau sont décrites dans les chapitres suivants :
- Vue d’ensemble
- Ratios de vérification sur les barres
- Armatures sur les barres
- Ratios de vérification sur les barres représentatives (si définis)
- Armatures sur les barres représentatives (si définis)
- Ratios de vérification sur les surfaces
- Armatures sur les surfaces
- Ratios de vérification sur les nœuds
- Armatures sur les nœuds
- Résultats déterminants

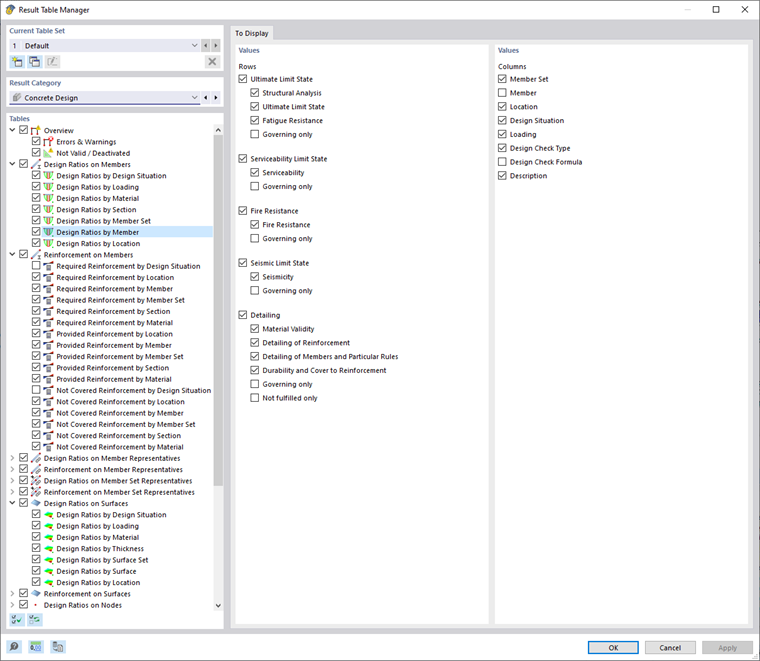

Gestionnaire de tableaux de résultats
Le bouton
permet d’ouvrir la boîte de dialogue « Gestionnaire des tableaux de résultats ». Vous pouvez y contrôler quels tableaux et onglets sont affichés. En outre, différentes options permettent de choisir les lignes et colonnes visibles dans chaque tableau.
Ces fonctions sont détaillées dans le chapitre Filtres pour les tableaux de résultats du manuel RFEM.
Boutons dans la barre d’outils des tableaux
La barre d’outils des tableaux de résultats comporte des boutons pour l’affichage et l’évaluation des résultats.
| Bouton | Fonction |
|---|---|
|
Permet de sélectionner un objet dans la fenêtre de travail pour afficher ses résultats dans le tableau |
|
Ouvre la boîte de dialogue Détails de vérification |
|
Ouvre la boîte de dialogue Diagrammes de résultats dans la section |
|
Ouvre la boîte de dialogue « Informations sur le matériau » avec des propriétés du matériau |
|
Ouvre la boîte de dialogue « Propriétés de la structure en couches » (en préparation d’un calcul non-linéaire) |
|
Ouvre la boîte de dialogue « Informations sur la section » avec des propriétés de section |
|
Ouvre la boîte de dialogue Diagrammes de résultats |
|
Affiche ou masque les résultats de l’état limite ultime |
|
Affiche ou masque les résultats de l’état limite de service |
|
Affiche ou masque les résultats des vérifications de la résistance au feu |
|
Affiche ou masque les résultats des analyses sismiques |
|
Affiche ou masque les résultats des règles d’armature et détails constructifs |
