Specyfikacja projektowa

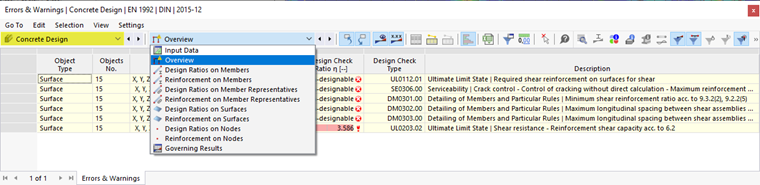

Tabele do obliczeń betonu

Po obliczeniu wyników w kategorii w tabeli Projektowanie konstrukcji betonowych dostępne są dalsze podkategorie.

Kategorie te wraz z odpowiednimi arkuszami roboczymi zostały opisane w poniższych rozdziałach:

  • Przegląd
  • Stopnie wykorzystania na prętach
  • Zbrojenie na prętach
  • Stopnie wykorzystania na reprezentatywnych prętach (jeśli zdefiniowano)
  • Zbrojenie na reprezentatywnych prętach (jeśli zdefiniowano)
  • Stopnie wykorzystania na powierzchniach
  • Zbrojenie na powierzchniach
  • Stopnie wykorzystania na węzłach
  • Zbrojenie na węzłach
  • Decydujące wyniki

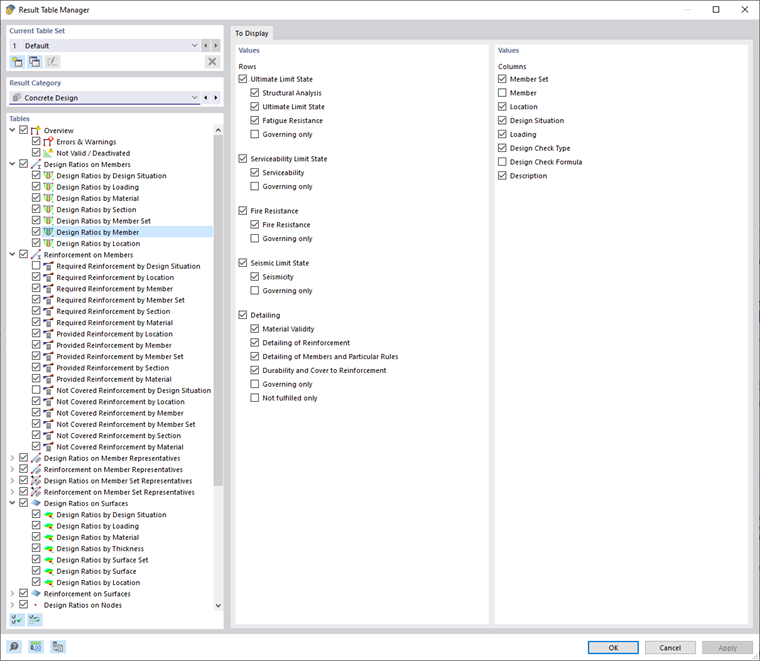

Menedżer tabeli wyników

Można użyć funkcji Menedżer tabeli wyników otwórz okno dialogowe 'Menedżer tabel wyników'. W oknie tym można określić, które tabele i zakładki mają być wyświetlane. Ponadto w poszczególnych tabelach widoczne są opcje dotyczące wierszy i kolumn.

Przyciski na pasku narzędzi Tabela

Na pasku narzędzi tabeli wyników znajdują się przyciski, za pomocą których można wyświetlić i ocenić wyniki.

Ikona Funkcja
Wybierz Indywidualnie Umożliwia wybór obiektu w oknie roboczym, aby wyświetlić jego wyniki w tabeli
Szczegóły obliczeniowe Ruft den Dialog Nachweisdetails auf
Wykres w przekroju Ruft den Dialog Ergebnisverläufe im Querschnitt auf
Informacje Öffnet den Dialog 'Informationen über Material' mit Materialkennwerten
struktura Öffnet den Dialog 'Eigenschaften des Schichtenaufbaus' auf (in Vorbereitung für nichtlineare Berechnung)
Informacje o przekroju Ruft den Dialog 'Informationen über Querschnitt' mit Querschnittskennwerten auf
Wykresy wyników Ruft den Dialog Okno dialogowe Wykresy wyników image@025800# Blendet die Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus
Filtr wyników dla obliczeń w stanie granicznym użytkowalności Blendet die Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus
Filtr wyników dla obliczeń odporności ogniowej Blendet die Ergebnisse für Nachweise des Brandschutzes ein oder aus
Filtr wyników dla badań sejsmicznych Blendet die Ergebnisse für Erdbebennachweise ein oder aus
Szczegóły konstrukcyjne Blendet die Ergebnisse für Bewehrungsregeln und konstruktive Details ein oder aus
