Tablas para cálculo de hormigón

Después del cálculo de los resultados, la categoría de tablas Diseño de concreto contiene nuevas subcategorías.

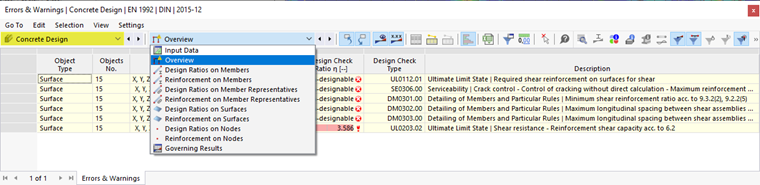

Tablas de resultados para el cálculo de hormigón

Estas categorías con las respectivas hojas de tablas se describen en los siguientes capítulos:

• Resumen
• Explotaciones en barras
• Armado en barras
• Explotaciones en representantes de barra (si se han definido)
• Armado en representantes de barra (si se han definido)
• Explotaciones en superficies
• Armado en superficies
• Explotaciones en nodos
• Armado en nodos
• Resultados principales

Gestor de Tablas de Resultados

Con el botón abre el diálogo 'Gestor de Tablas de Resultados'. Allí puede controlar qué tablas y pestañas se muestran. Además, existen opciones de selección para las filas y columnas que son visibles en las tablas individuales.

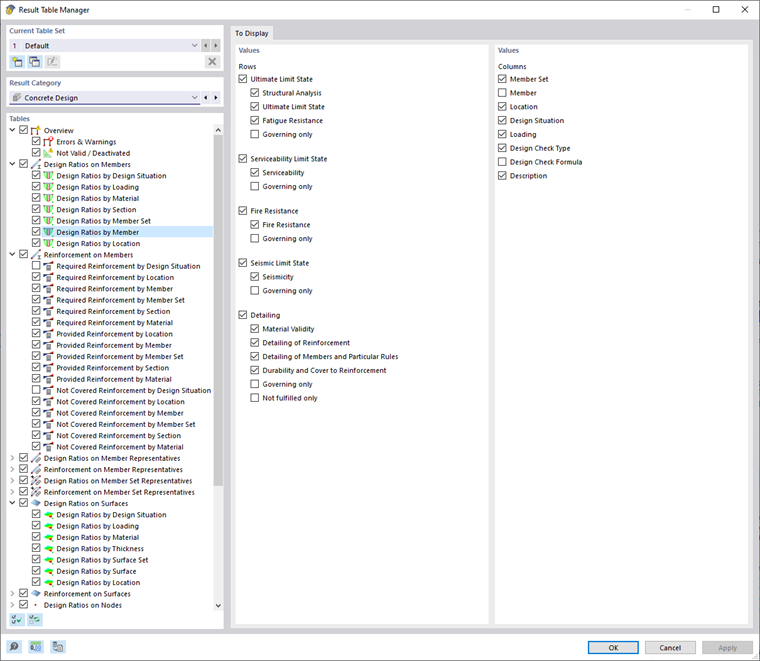

Administrador de tablas de resultados para el diseño de hormigón

Una explicación detallada de todas las funciones se encuentra en el capítulo Filtrado de tablas de resultados del manual de RFEM.

Botones en la barra de herramientas de tablas

En la barra de herramientas de las tablas de resultados están disponibles botones que puede utilizar para la visualización y evaluación de los resultados.

Botón	Función
	Permite seleccionar un objeto en la ventana de trabajo para mostrar sus resultados en la tabla
	Llama al diálogo Detalles de verificación
	Llama al diálogo Distribuciones de resultados en la sección
	Abre el diálogo 'Información sobre el material' con los valores característicos del material
	Abre el diálogo 'Propiedades de la estructura en capas' (en preparación para el cálculo no lineal)
	Llama al diálogo 'Información sobre la sección transversal' con los valores característicos de la sección transversal
	Llama al diálogo Distribuciones de resultados
	Muestra u oculta los resultados para el estado límite último
	Muestra u oculta los resultados para el estado límite de servicio
	Muestra u oculta los resultados para las verificaciones de protección contra incendios
	Muestra u oculta los resultados para las verificaciones sísmicas
	Muestra u oculta los resultados para reglas de armado y detalles constructivos
