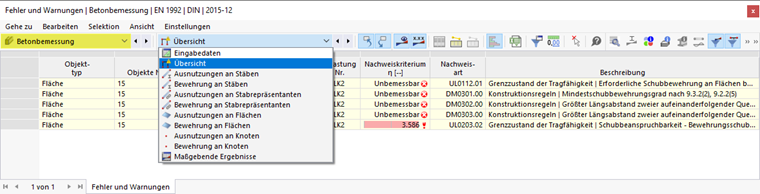

Nach der Berechnung der Ergebnisse enthält die Tabellenkategorie Betonbemessung neue Unterkategorien.
Diese Kategorien mit den jeweiligen Tabellenblättern sind in folgenden Kapiteln beschrieben:
- Übersicht
- Ausnutzungen an Stäben
- Bewehrung an Stäben
- Ausnutzungen an Stabrepräsentanten (sofern definiert)
- Bewehrung an Stabrepräsentanten (sofern definiert)
- Ausnutzungen an Flächen
- Bewehrung an Flächen
- Ausnutzungen an Knoten
- Bewehrung an Knoten
- Maßgebende Ergebnisse

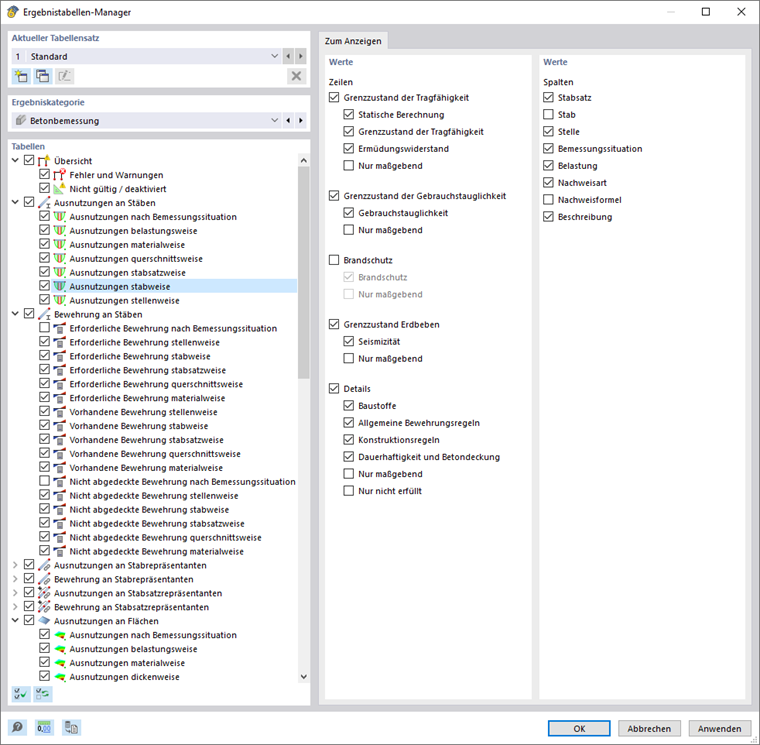

Ergebnistabellen-Manager
Mit der Schaltfläche
öffnen Sie den Dialog 'Ergebnistabellen-Manager'. Dort können Sie steuern, welche Tabellen und Register angezeigt werden. Des Weiteren bestehen Auswahlmöglichkeiten für die Zeilen und Spalten, die in den einzelnen Tabellen sichtbar sind.
Eine detaillierte Erklärung aller Funktionen finden Sie im Kapitel Ergebnistabellen filtern des RFEM-Handbuchs.
Schaltflächen in Tabellen-Symbolleiste
In der Symbolleiste der Ergebnistabellen stehen Schaltflächen zur Verfügung, die Sie für die Anzeige und Auswertung der Ergebnisse nutzen können.
| Schaltfläche | Funktion |
|---|---|
|
Ermöglicht die Auswahl eines Objekts im Arbeitsfenster, um dessen Ergebnisse in Tabelle anzuzeigen |
|
Ruft den Dialog Nachweisdetails auf |
|
Ruft den Dialog Ergebnisverläufe im Querschnitt auf |
|
Öffnet den Dialog 'Informationen über Material' mit Materialkennwerten |
|
Öffnet den Dialog 'Eigenschaften des Schichtenaufbaus' auf (in Vorbereitung für nichtlineare Berechnung) |
|
Ruft den Dialog 'Informationen über Querschnitt' mit Querschnittskennwerten auf |
|
Ruft den Dialog Ergebnisverläufe auf |
|
Blendet die Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus |
|
Blendet die Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus |
|
Blendet die Ergebnisse für Nachweise des Brandschutzes ein oder aus |
|
Blendet die Ergebnisse für Erdbebennachweise ein oder aus |
|
Blendet die Ergebnisse für Bewehrungsregeln und konstruktive Details ein oder aus |
