Direções da armadura

Para o dimensionamento de superfícies em betão armado, o programa necessita de informação sobre como são definidas as direções da armadura φ₁ ("armadura principal") e φ₂ ("armadura transversal") de cada superfície. As duas direções são geralmente alinhadas ortogonalmente e paralelas aos eixos x e y da superfície. O tipo 'Direções da armadura' permite que a direção da armadura seja disposta adequadamente para as superfícies individuais.

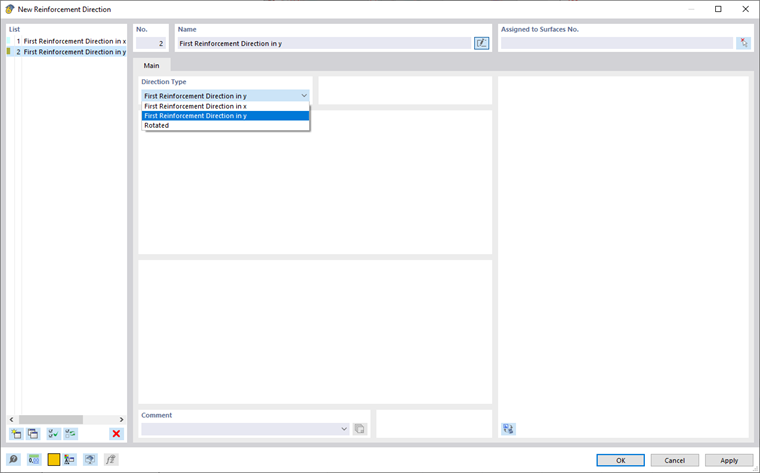

Diálogo 'Nova direção de armadura'

Tipo de direção

Primeira direção da armadura em x/y

Um tipo de direção é predefinido no qual a primeira direção de armadura (φ₁ ) está orientada paralela à direção x de cada superfície. No caso de superfícies curvas, o eixo x dos elementos de superfície finitos serve de referência.

Se pretende dispor a direção φ₁ da "armadura principal" paralela ao eixo y local de uma superfície, altere o tipo de direção através da lista ou defina um novo tipo de direção com a especificação correspondente.

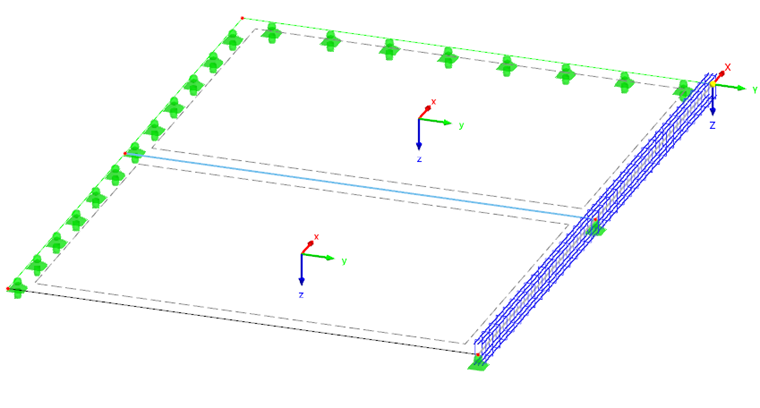

Superfícies com sistema de eixos local

Rodado

Se a armadura não é paralela aos eixos da superfície ou se as direções φ₁ e φ₂ não são ortogonais, defina a direção da armadura com a opção ' Rodada '.

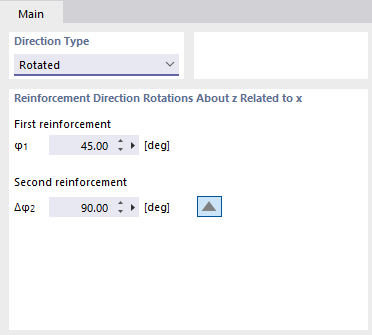

Definir a direção da armadura 'rotada'

Especifique o ângulo φ₁ da direção para a primeira armadura ' '. Descreve o ângulo entre a direção 1 da armadura ("armadura principal") e o eixo x local da superfície. Só são permitidos valores positivos. Isto roda a direção da armadura no sentido dos ponteiros do relógio em torno do eixo Z local positivo.

Da mesma maneira, defina o ângulo φ₂ para a segunda armadura ' '. Este ângulo descreve a rotação da direção 2 da armadura ("armadura transversal") em relação ao eixo x da superfície. Utilize o botão para alternar entre a introdução do ângulo φ₂ e a diferença Δφ₂ em relação à direção 1.

Superfície com armadura de três camadas
