Směry výztuže

Pro posouzení železobetonových ploch program potřebuje informace o tom, jak jsou definovány směry výztuže φ₁ ("hlavní výztuž") a φ₂ ("příčná výztuž") každé plochy. Tyto dva směry jsou obvykle orientovány ortogonálně a rovnoběžně s osami x a y plochy. Typ 'Směry výztuže' umožňuje vhodně upravit směr výztuže pro jednotlivé plochy.

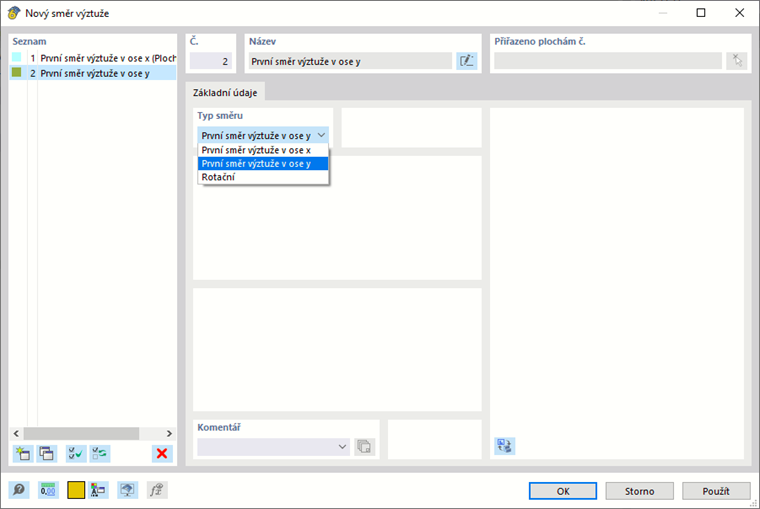

Dialog 'Nový směr výztuže'

Typ směru

První směr výztuže v x/y

Přednastaven je typ směru, ve kterém je první směr výztuže (φ₁ ) orientován rovnoběžně se směrem x každé plochy. U zakřivených ploch slouží jako reference osy x konečných plošných prvků.

Pokud chceme směr φ₁ „hlavní výztuže“ uspořádat rovnoběžně s lokální osou y plochy, buď změňte typ směru v seznamu nebo definujte nový typ směru s příslušným zadáním.

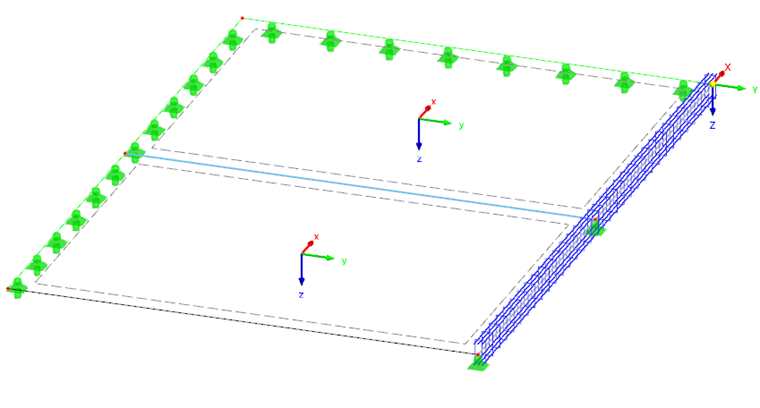

Plochy s lokálním osovým systémem

Uživatelské zadání

Pokud výztuž není rovnoběžná s osami plochy nebo pokud směry φ₁ a φ₂ nejsou ortogonální, zadáme směr výztuže pomocí možnosti ' Natočeno '.

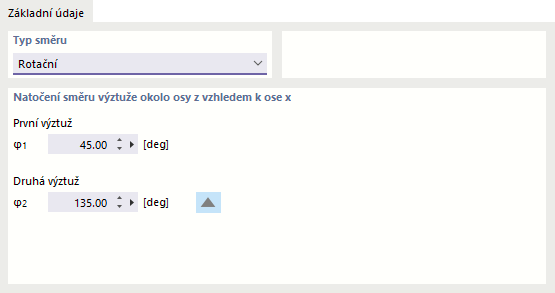

Definovat směr výztuže 'natočený'

Zadejte úhel φ₁ směru pro ' první výztuž '. Udává úhel mezi směrem výztuže 1 ("hlavní výztuž") a lokální osou x plochy. Přípustné jsou pouze kladné hodnoty. Tím se otočí směr výztuže kolem kladné lokální osy z ve směru hodinových ručiček.

Stejným způsobem zadáme úhel φ₂ pro ' druhou výztuž '. Tento úhel popisuje natočení směru výztuže 2 ("příčná výztuž") vzhledem k ose x plochy. Mezi zadáním úhlu φ₂ a rozdílu Δφ₂ vůči směru 1 lze přepínat tlačítkem .

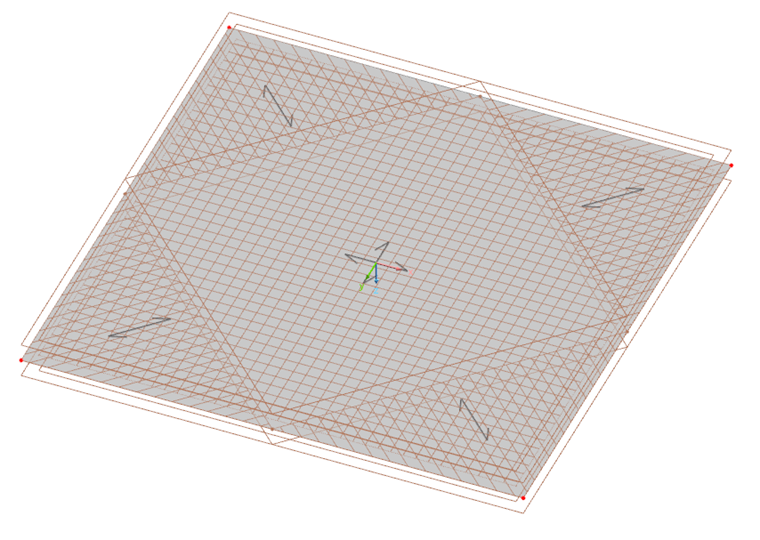

Plocha s třívrstvou výztuží
