Kierunki zbrojenia

W przypadku wymiarowania powierzchni z betonu zbrojonego wymagana jest informacja, w jaki sposób zdefiniowano kierunki zbrojenia φ₁ ("zbrojenie główne") i φ₂ ("zbrojenie poprzeczne") dla każdej powierzchni. Oba kierunki są zwykle ustawione prostopadle i równolegle do osi x i y powierzchni. Typ 'Kierunki zbrojenia' umożliwia dobranie kierunku zbrojenia odpowiednio do poszczególnych powierzchni.

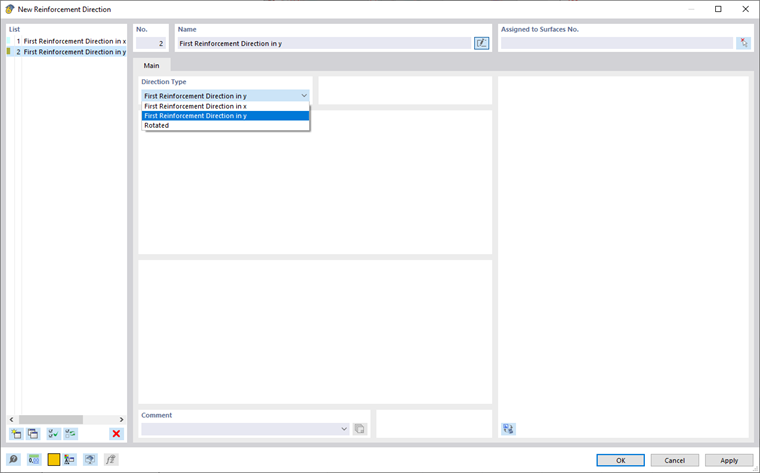

Okno dialogowe 'Nowy kierunek zbrojenia'

Typ kierunku

Kierunek pierwszego zbrojenia w x/y

Zdefiniowany jest typ kierunku, w którym pierwszy kierunek zbrojenia (φ₁ ) jest zorientowany równolegle do kierunku x każdej powierzchni. W przypadku zakrzywionych powierzchni, oś x skończonych elementów powierzchniowych służy jako odniesienie.

Aby ustawić kierunek φ₁ "zbrojenia głównego" równolegle do lokalnej osi y powierzchni, należy zmienić typ kierunku za pomocą listy lub zdefiniować nowy typ kierunku z odpowiednią specyfikacją.

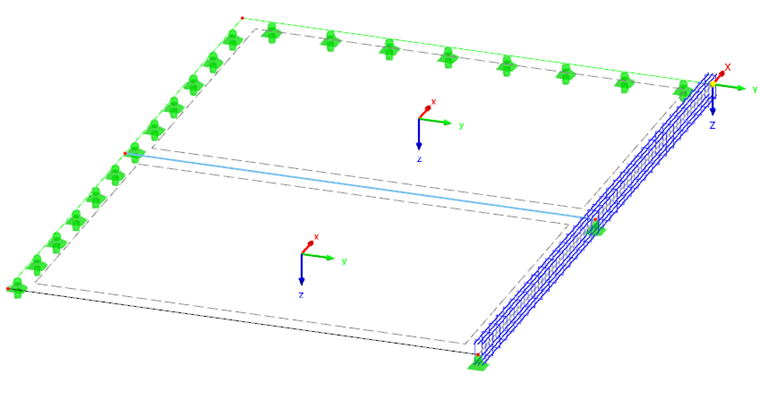

Powierzchnie z lokalnym układem osi

Obrót

Jeżeli zbrojenie nie jest równoległe do osi powierzchni lub kierunki φ₁ i φ₂ nie są ortogonalne, należy zdefiniować kierunek zbrojenia za pomocą opcji ' Obrót '.

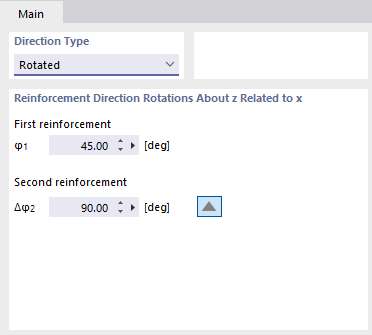

Zdefiniuj kierunek zbrojenia 'obrócony'

Określ kąt₁ kierunku dla pierwszego zbrojenia ' '. Określa kąt między kierunkiem zbrojenia 1 ("zbrojenie główne") a lokalną osią x powierzchni. Dozwolone są tylko wartości dodatnie. Powoduje to obrót zbrojenia zgodnie z ruchem wskazówek zegara wokół dodatniej lokalnej osi z.

W ten sam sposób zdefiniuj kąt₂ dla drugiego zbrojenia ' '. Kąt ten opisuje obrót zbrojenia w kierunku 2 ("zbrojenie poprzeczne") względem osi x powierzchni. Za pomocą przycisku można przełączać między wprowadzaniem kąta φ₂ a różnicy Δφ₂ względem kierunku 1.

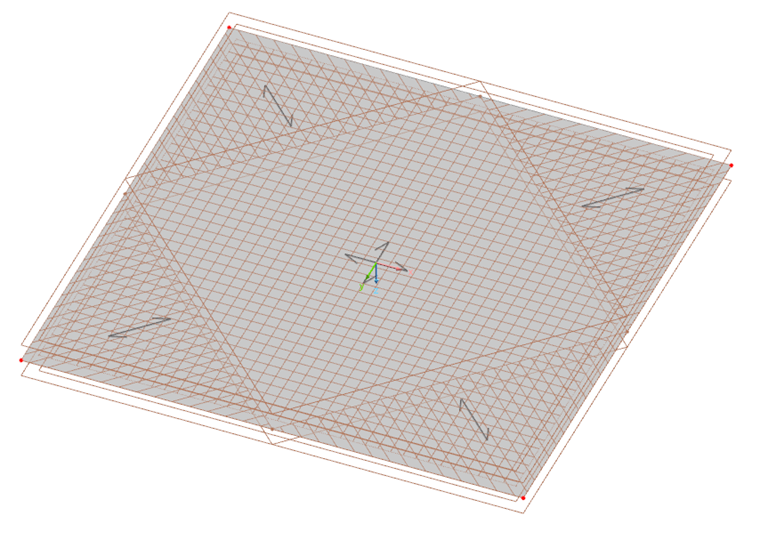

Powierzchnia ze zbrojeniem trójwarstwowym
