Bewehrungsrichtungen

Für die Stahlbetonbemessung von Flächen benötigt das Programm eine Information, wie die Bewehrungsrichtungen φ₁ ("Hauptbewehrung") und φ₂ ("Querbewehrung") einer jeder Fläche definiert sind. Die beiden Richtungen sind im Regelfall orthogonal und parallel zu den Flächenachsen x und y ausgerichtet. Der Typ 'Bewehrungsrichtungen' ermöglicht es, die Richtung der Bewehrung für die einzelnen Flächen passend anzuordnen.

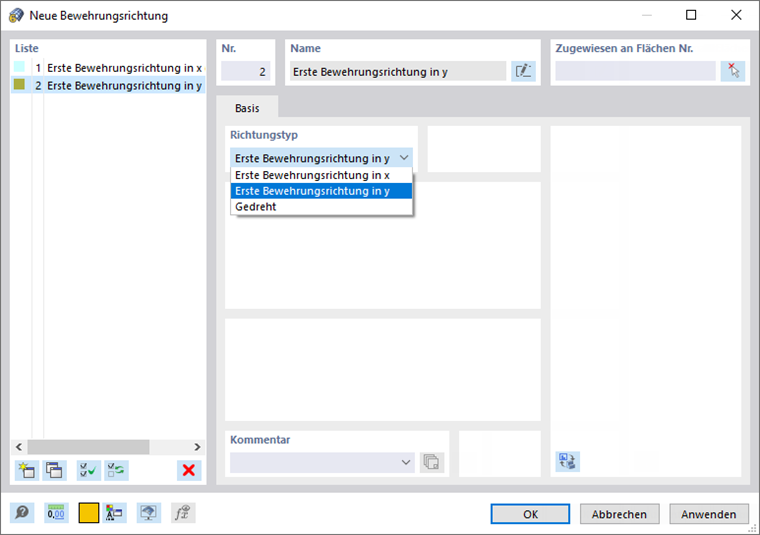

Dialog 'Neue Bewehrungsrichtung'

Richtungstyp

Erste Bewehrungsrichtung in x / y

Es ist ein Richtungstyp voreingestellt, bei dem die erste Bewehrungsrichtung (φ₁) parallel zur x-Richtung einer jeden Fläche orientiert ist. Bei gekrümmten Flächen dienen die x-Achsen der finiten Flächenelemente als Referenz.

Wenn Sie die Richtung φ₁ der "Hauptbewehrung" parallel zur lokalen y-Achse einer Fläche anordnen wollen, ändern Sie entweder den Richtungstyp über die Liste oder definieren einen neuen Richtungstyp mit der entsprechenden Vorgabe.

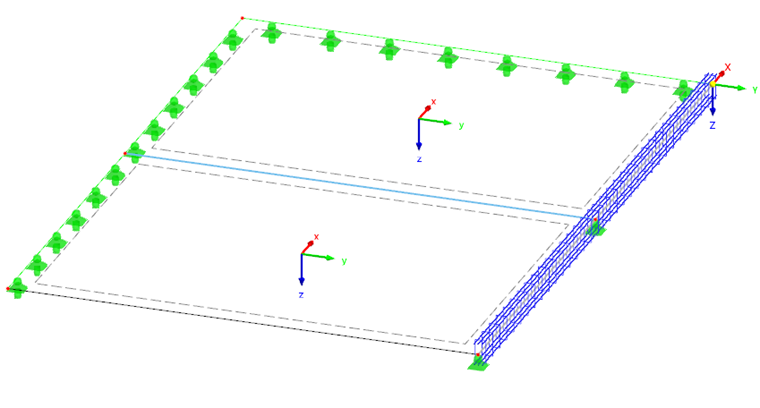

Flächen mit lokalem Achsensystem

Gedreht

Falls die Bewehrung nicht parallel zu den Achsen einer Fläche liegt oder die Richtungen φ₁ und φ₂ nicht orthogonal sind, definieren Sie die Bewehrungsrichtung mit der Option 'Gedreht'.

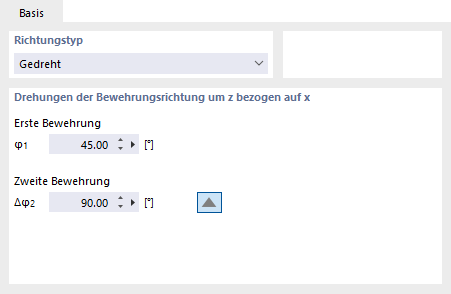

Bewehrungsrichtung 'Gedreht' definieren

Geben Sie den Winkel φ₁ der Richtung für die 'Erste Bewehrung' an. Er beschreibt den Winkel zwischen der Bewehrungsrichtung 1 ("Hauptbewehrung") und der lokalen x-Achse der Fläche. Es sind nur positive Werte zulässig. Damit wird die Bewehrungsrichtung rechtsschraubig um die positive lokale z-Achse gedreht.

Analog legen Sie den Winkel φ₂ für die 'Zweite Bewehrung' fest. Dieser Winkel beschreibt die Drehung der Bewehrungsrichtung 2 ("Querbewehrung") in Bezug auf die x-Achse der Fläche. Mit der Schaltfläche können Sie zwischen der Eingabe des Winkels φ₂ und der Differenz Δφ₂ bezogen auf die Richtung 1 wechseln.

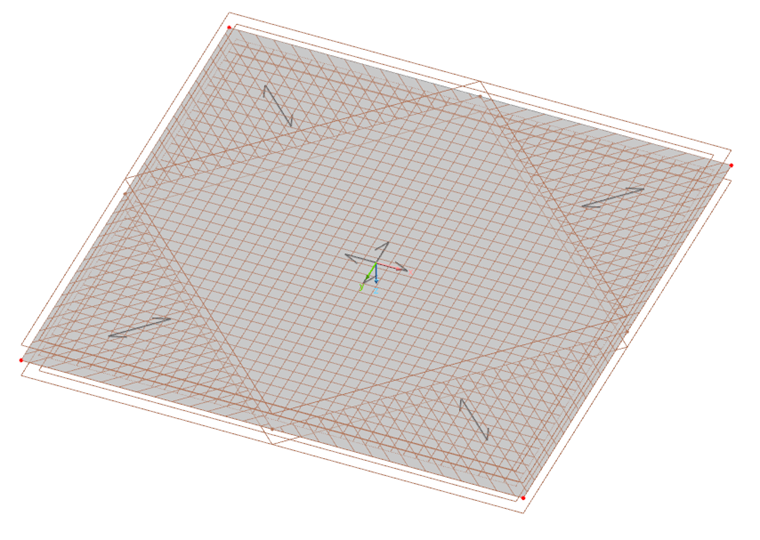

Fläche mit dreilagiger Bewehrung
