Direzioni dell'armatura

Per la verifica delle superfici in calcestruzzo armato, il programma necessita di informazioni su come sono definite le direzioni di armatura φ₁ ("armatura principale") e φ₂ ("armatura trasversale") di ciascuna superficie. Le due direzioni sono solitamente allineate ortogonalmente e parallele agli assi della superficie xey. Il tipo 'Direzioni dell'armatura' consente di disporre la direzione dell'armatura in modo appropriato per le singole superfici.

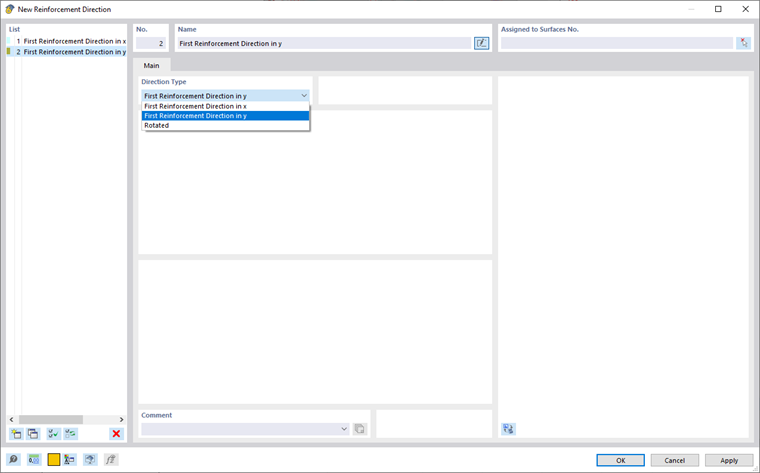

Finestra di dialogo "Nuova direzione dell'armatura".

Tipo di direzione

Prima direzione dell'armatura in x/y

È preimpostato un tipo di direzione in cui la prima direzione dell'armatura (φ₁ ) è orientata parallelamente alla direzione x di ciascuna superficie. Nel caso di superfici curve, gli assi x degli elementi di superficie finiti servono come riferimento.

Se si desidera disporre la direzione φ₁ dell '"armatura principale" parallela all'asse y locale di una superficie, modificare il tipo di direzione tramite l'elenco o definire un nuovo tipo di direzione con la specifica corrispondente.

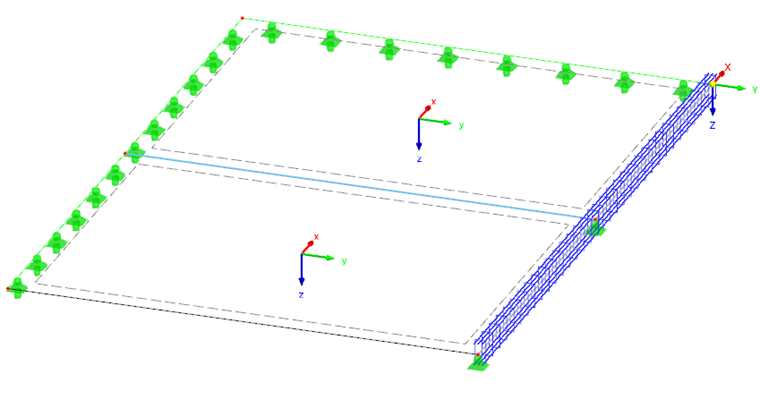

Superfici con un sistema di assi locali

Ruotato

Se l'armatura non è parallela agli assi di una superficie o le direzioni φ₁ e φ₂ non sono ortogonali, definire la direzione dell'armatura con l'opzione ' Ruotata '.

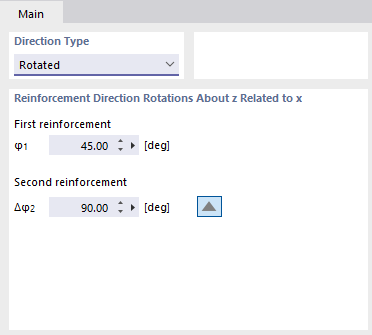

Definisci la direzione dell'armatura 'ruotata'

Specificare l'angolo φ₁ della direzione per la prima armatura ' '. Descrive l'angolo tra la direzione dell'armatura 1 ("armatura principale") e l'asse x locale della superficie. Sono ammessi solo valori positivi. Questo ruota la direzione dell'armatura in senso orario attorno all'asse z locale positivo.

Allo stesso modo, definire l'angolo φ₂ per la seconda armatura ' '. Questo angolo descrive la rotazione della direzione dell'armatura 2 ("armatura trasversale") rispetto all'asse x della superficie. Utilizzare il pulsante per passare dall'immissione dell'angolo φ₂ alla differenza Δφ₂ rispetto alla direzione 1.

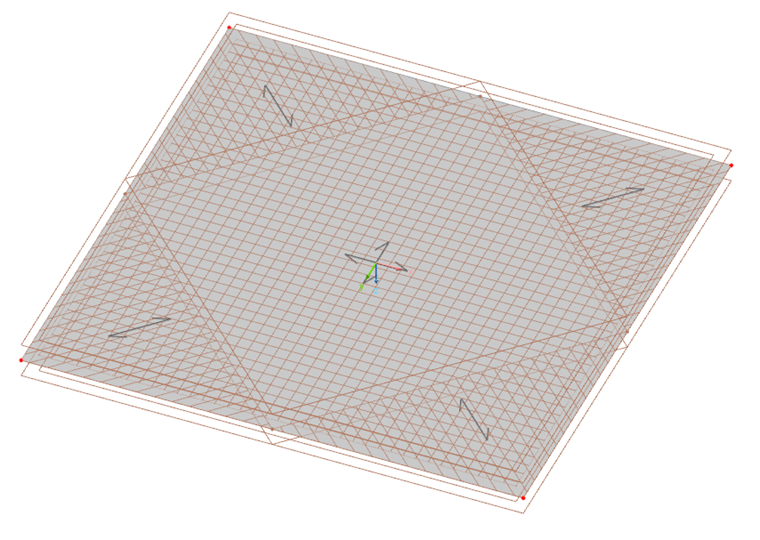

Superficie con armatura a tre strati
