Pour le calcul des surfaces en béton armé, le logiciel a besoin d'informations sur la définition des directions d'armatures φ1 (« armatures principales ») et φ2 (« armatures transversales ») de chaque surface. Les deux directions sont généralement alignées orthogonalement et parallèlement aux axes de surface x et y. Le type « Directions des armatures » permet d'adapter la direction des armatures aux différentes surfaces.
Type de direction
Première direction d'armatures en x/y

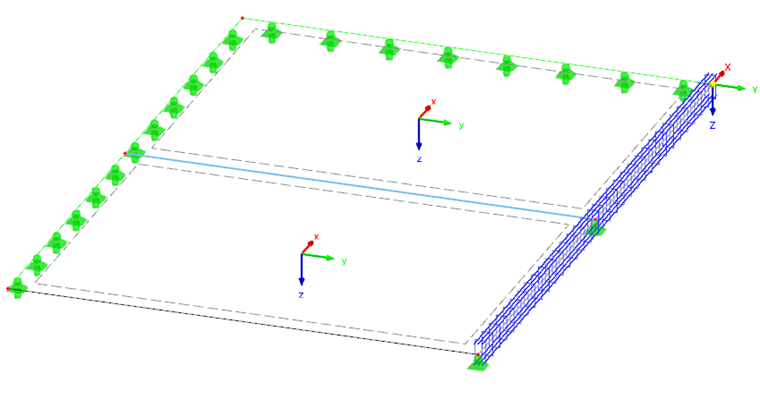

Un type de direction dans lequel la première direction d'armatures (φ1) est orientée parallèlement à la direction x de chaque surface est prédéfini. Dans le cas de surfaces courbes, les axes x des éléments finis surfaciques servent de référence.
Si vous souhaitez disposer la direction φ1 des « armatures principales » parallèlement à l'axe local y d'une surface, modifiez le type de direction via la liste ou définissez un nouveau type de direction avec la spécification correspondante.
Tourné

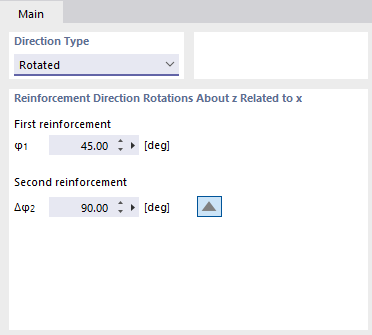

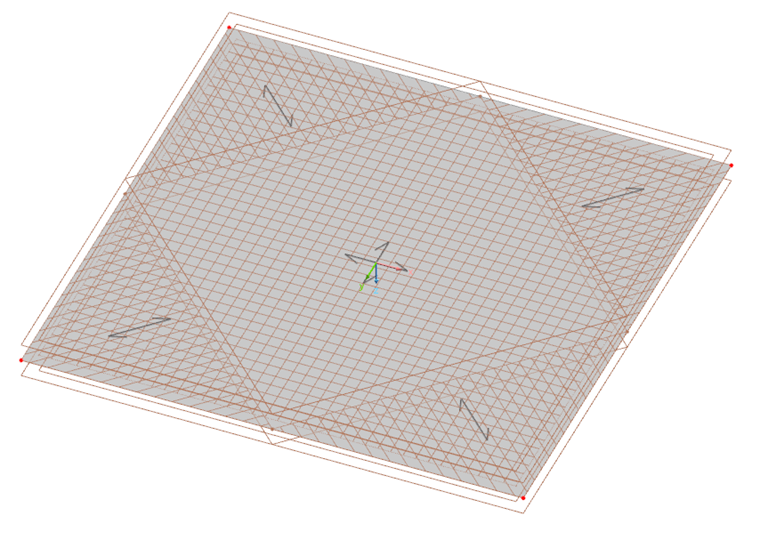

Si les armatures ne sont pas parallèles aux axes d'une surface ou si les directions φ1 et φ2 ne sont pas orthogonales, définissez la direction des armatures avec l'option « Tournée ».
Indiquez l'angle φ1 de la direction pour la « première armature ». Il décrit l'angle entre la direction des armatures 1 (« armatures principales ») et l'axe x local de la surface. Seules les valeurs positives sont autorisées. L'armature pivote ainsi dans le sens des aiguilles d'une montre autour de l'axe z local positif.
De la même manière, définissez l'angle φ2 pour la « deuxième armature ». Cet angle décrit la rotation des armatures dans la direction 2 (« armatures transversales ») par rapport à l'axe x de la surface. La touche
permet de basculer entre les saisies de l'angle φ2 et de la différence Δφ2 par rapport à la direction 1.
