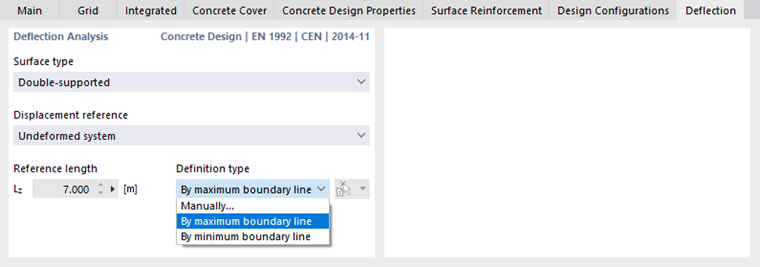

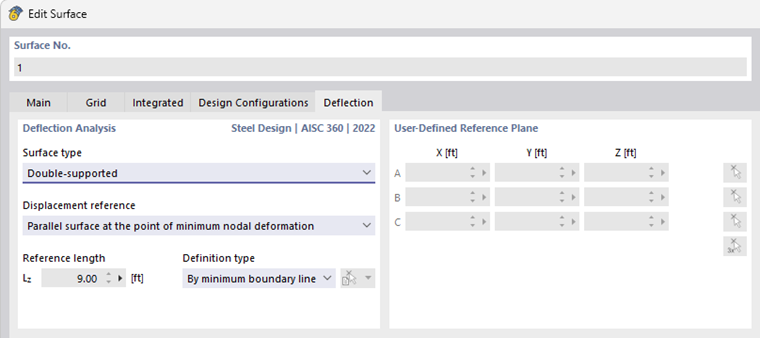

No separador Deflexão, pode introduzir especificações para a verificação de flecha da superfície.
Verificação da flecha
Com o 'Tipo de superfície' pode definir quais os valores limite da deformação que são aplicados no dimensionamento. Desativou o configurações do estado limite de utilização para apoios em ambos os lados (laje de piso) e para os apoios de um lado (laje em consola).
A "referência de deslocamento" controla qual o modelo utilizado como referência para a análise de deformação. A lista contém três opções:

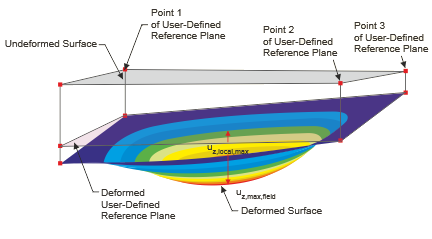

- Plano de referência deformado definido pelo utilizador : Se os apoios têm deslocamentos muito diferentes, deve especificar um plano de referência inclinado para o deslocamento dimensionado uz. Defina o plano na secção 'Plano de referência definido pelo utilizador' com três pontos do sistema não deformado. O RFEM determina a deformação dos três pontos de definição, coloca o plano de referência através desses mesmos pontos deslocados e utiliza a deformação máxima relacionada uz para a verificação.

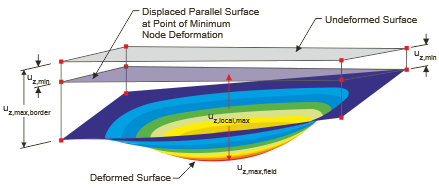

- Superfície paralela no ponto da deformação mínima do nó : esta opção é recomendada para um apoio elástico da superfície. A deformação máxima uz está relacionada com um plano de referência deslocado, paralelo ao sistema não deformado, que o RFEM coloca através do nó com o valor de deslocamento mais pequeno uz,mín.
- Sistema não deformado : As deformações locais uz são retiradas diretamente dos resultados e utilizadas para o dimensionamento.

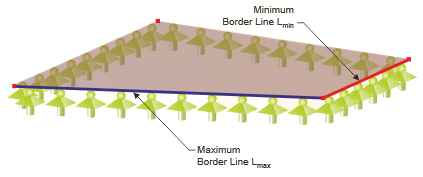

O valor limite da flecha depende do 'comprimento de referência' Lz. Pode definir o comprimento selecionando o tipo de definição 'Manual' na lista à direita. Se selecciona 'Por linha de contorno máxima' e 'Por linha de contorno mínima', o RFEM determina o comprimento da borda mais comprida e mais curta da geometria da superfície e define o comprimento de referência automaticamente.
