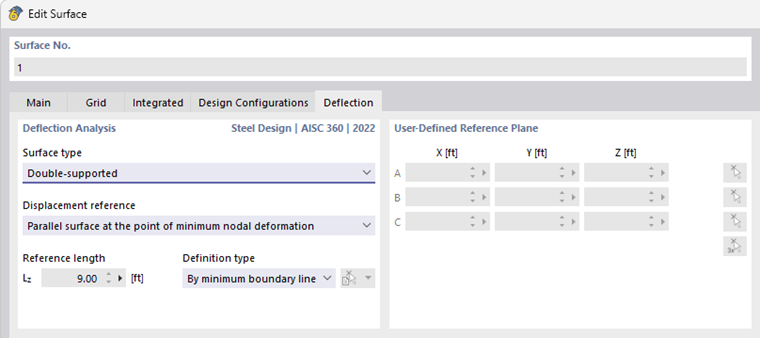

V záložce Průhyb lze zadat údaje pro posouzení průhybu plochy.
Posouzení průhybu
Pomocí 'typu plochy' lze stanovit mezní hodnoty průhybu, které se použijí při posouzení. Deaktivovali jste konfigurace mezního stavu použitelnosti pro podpory na obou stranách (stropní deska) a pro jednostranné podpory (konzolová deska).
"Reference posunu" určuje, který model se použije jako reference pro posouzení deformací. Seznam obsahuje tři možnosti:
- Uživatelsky definovaná referenční rovina s deformací : Pokud mají podpory velmi rozdílné posuny, je třeba pro posuzovaný posun uz zadat šikmou referenční rovinu. V sekci 'Uživatelsky definovaná referenční rovina' definujte rovinu pomocí tří bodů nedeformovaného systému. RFEM stanoví deformaci tří definičních bodů, umístí referenční rovinu přes tyto posunuté body a použije příslušnou maximální deformaci uz pro posouzení.
- Rovnoběžná plocha v bodě minimální deformace uzlu : Tuto možnost doporučujeme pro polotuhé podepření plochy. Maximální deformace uz se vztahuje k referenční rovině posunuté rovnoběžně s nedeformovaným systémem, kterou RFEM umístí do uzlu s nejmenší hodnotou posunu uz,min.
- Nedeformovaný systém : Lokální deformace uz se převezmou přímo z výsledků a použijí se pro posouzení.
Mezní hodnota průhybu závisí na 'referenční délce' Lz. Tuto délku lze zadat tak, že v seznamu vpravo vybereme typ zadání 'Ručně'. Pokud vyberete možnost 'Podle maximální hraniční linie' a 'Podle minimální hraniční linie', program RFEM stanoví délku nejdelšího nebo nejkratšího okraje z geometrie plochy a automaticky nastaví referenční délku.
