Im Register Durchbiegung können Sie Vorgaben für den Durchbiegungsnachweis der Fläche treffen.
Durchbiegungsnachweis

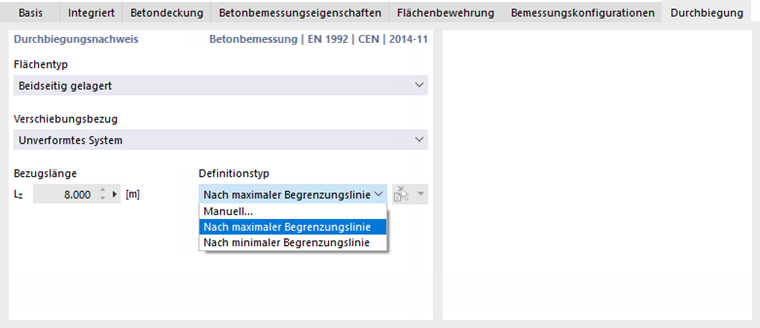

Legen Sie durch den 'Flächentyp' fest, welche Grenzwerte der Durchbiegung beim Nachweis angesetzt werden. Sie sind im Dialog Gebrauchstauglichkeitskonfigurationen jeweils für beidseitige Lagerung (Deckenplatte) und für einseitige Lagerung (Kragplatte) hinterlegt.
Der 'Verschiebungsbezug' steuert, welches Modell als Referenz für den Nachweis der Verformungen dient. Die Liste enthält drei Auswahlmöglichkeiten:

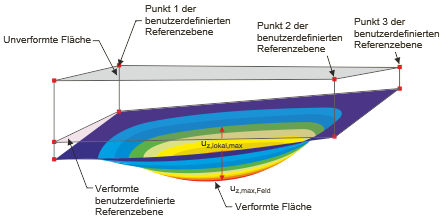

- Verformte benutzerdefinierte Referenzebene: Wenn die Lager sehr unterschiedliche Verschiebungen aufweisen, sollten Sie eine geneigte Referenzebene für die nachzuweisende Verschiebung uz vorgeben. Legen Sie die Ebene im Abschnitt 'Benutzerdefinierte Referenzebene' durch drei Punkte des unverformten Systems fest. RFEM ermittelt die Verformung der drei Definitionspunkte, legt die Referenzebene durch diese verschobenen Punkte und verwendet die bezogene maximale Verformung uz für den Nachweis.

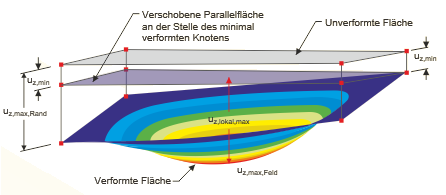

- Parallelfläche an der Stelle des minimal verformten Knotens: Diese Option ist bei einer nachgiebigen Lagerung der Fläche zu empfehlen. Die maximale Verformung uz wird auf eine parallel zum unverformten System verschobene Referenzebene bezogen, die RFEM durch den Knoten mit dem kleinsten Verschiebungswert uz,min legt.
- Unverformtes System: Die lokalen Verformungen uz werden direkt aus den Ergebnissen übernommen und für den Nachweis verwendet.

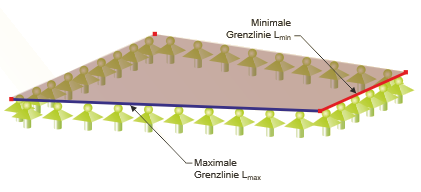

Der Grenzwert der Durchbiegung ist von der 'Bezugslänge' Lz abhängig. Sie können diese Länge definieren, wenn Sie in der Liste rechts den Definitionstyp 'Manuell' auswählen. Bei den Optionen 'Nach maximaler Begrenzungslinie' und 'Nach minimaler Begrenzungslinie' ermittelt RFEM die Länge des längsten bzw. kürzesten Randes aus der Flächengeometrie und stellt die Bezugslänge automatisch ein.
