Specifiche di progetto

Inflessione e vincoli esterni di progetto

Nella scheda Inflessione, è possibile inserire le specifiche per l'analisi di inflessione della superficie.

Importante

Se la finestra di dialogo Finestra di '''dialogo''' Impostazioni globali , nessuna voce è possibile in questa scheda.

Verifica delle inflessioni

Con il 'Tipo di superficie', è possibile definire quali valori limite dell'inflessione sono applicati nel progetto. Hai disattivato il configurazioni di esercizio per i vincoli esterni su entrambi i lati (solaio) e su un lato (solaio a sbalzo).

Il "riferimento dello spostamento" controlla quale modello viene utilizzato come riferimento per l'analisi degli spostamenti generalizzati. L'elenco contiene tre opzioni:

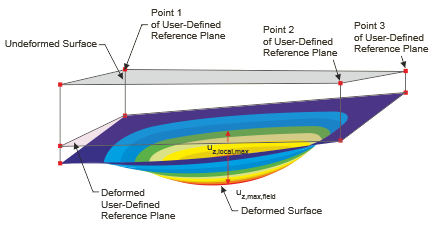

  • Piano di riferimento deformato definito dall'utente : Se i vincoli esterni hanno spostamenti molto diversi, è necessario specificare un piano di riferimento inclinato per lo spostamento di progetto uz. Definisci il piano nella sezione 'Piano di riferimento definito dall'utente' con tre punti del sistema non deformato. RFEM determina la deformazione dei tre punti di definizione, posiziona il piano di riferimento attraverso questi punti spostati e utilizza la relativa deformazione massima uz per la verifica.

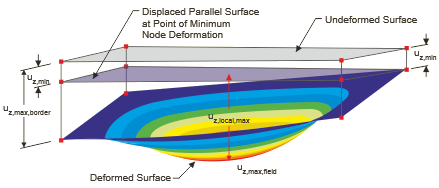

  • Superficie parallela nel punto di minima deformazione nodale : Questa opzione è consigliata per un vincolo esterno elastico della superficie. La deformazione massima uz è relativa ad un piano di riferimento spostato parallelamente al sistema indeformato, che RFEM posiziona attraverso il nodo con il valore di spostamento più piccolo uz,min.
  • Sistema non deformato : Gli spostamenti generalizzati locali uz sono presi direttamente dai risultati e utilizzati per la verifica.

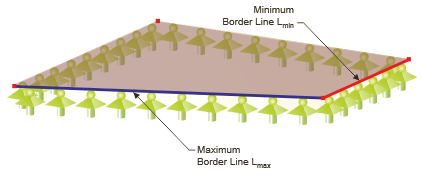

Il valore limite dell'inflessione dipende dalla 'lunghezza di riferimento' Lz. È possibile definire questa lunghezza selezionando il tipo di definizione 'Manuale' nell'elenco a destra. Se si seleziona 'Per linea di contorno massima' e 'Per linea di contorno minima', RFEM determina la lunghezza del bordo più lungo o più corto dalla geometria della superficie e imposta automaticamente la lunghezza di riferimento.
