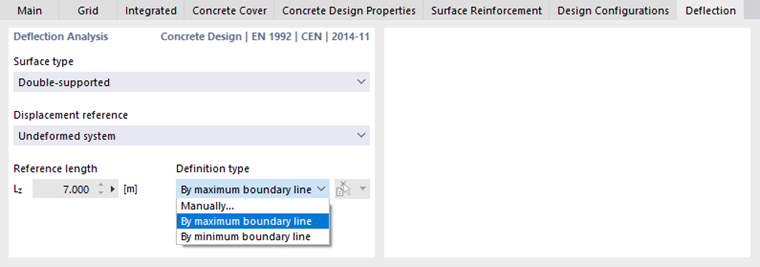

En la pestaña Deformación, puede establecer los criterios para la verificación de deformaciones de la superficie.
Verificación de deformación
Defina el 'Tipo de superficie' para determinar qué límites de deformación se aplican en la verificación. Estos están registrados en el cuadro de diálogo Configuraciones de Utilización tanto para soportes en ambos lados (placa de techo) como para soportes en un lado (placa en voladizo).
La 'Referencia de desplazamiento' controla qué modelo sirve como referencia para la verificación de deformaciones. La lista ofrece tres opciones:

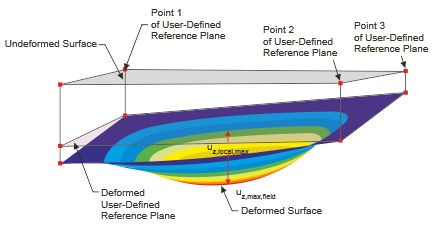

- Superficie de referencia personalizada deformada: Si los soportes presentan desplazamientos muy diferentes, debería establecer un plano de referencia inclinado para el desplazamiento uz que se va a verificar. Defina el plano en la sección 'Plano de referencia personalizado' mediante tres puntos del sistema no deformado. RFEM calcula la deformación de los tres puntos de definición, establece el plano de referencia a través de estos puntos desplazados y utiliza la deformación máxima relacionada uz para la verificación.

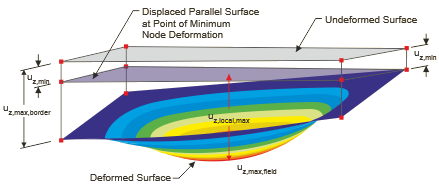

- Plano paralelo en el nodo menos deformado: Esta opción es recomendable para el soporte flexible de la superficie. La deformación máxima uz se relaciona con un plano de referencia desplazado paralelo al sistema no deformado, que RFEM establece a través del nodo con el valor de desplazamiento más pequeño uz,min.
- Sistema no deformado: Las deformaciones locales uz se toman directamente de los resultados y se utilizan para la verificación.

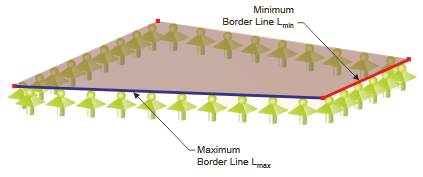

El límite de deformación depende de la 'Longitud de referencia' Lz. Puede definir esta longitud seleccionando el tipo de definición 'Manual' en la lista de la derecha. Con las opciones 'Según el borde más largo' y 'Según el borde más corto', RFEM determina la longitud del borde más largo o más corto de la geometría de la superficie y establece automáticamente la longitud de referencia.
