Diagramas de resultados en la sección

Los diagramas de resultados en la sección representan el estado de tensión en la sección de hormigón y en las barras de armadura. Para invocar esta representación, haga clic en el botón . Está disponible en las tablas de resultados de la categoría 'Cálculo de hormigón' para objetos de barra, pero no para superficies.

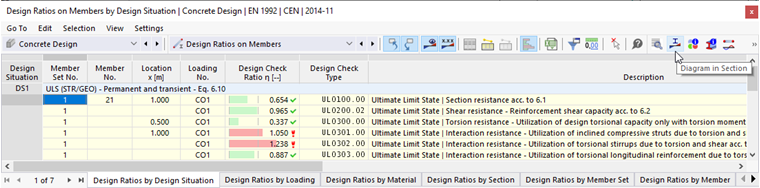

Botón "Diagramas de resultados en la sección" en la barra de herramientas de la tabla

Aparece la ventana 'Diagramas de resultados en la sección'.

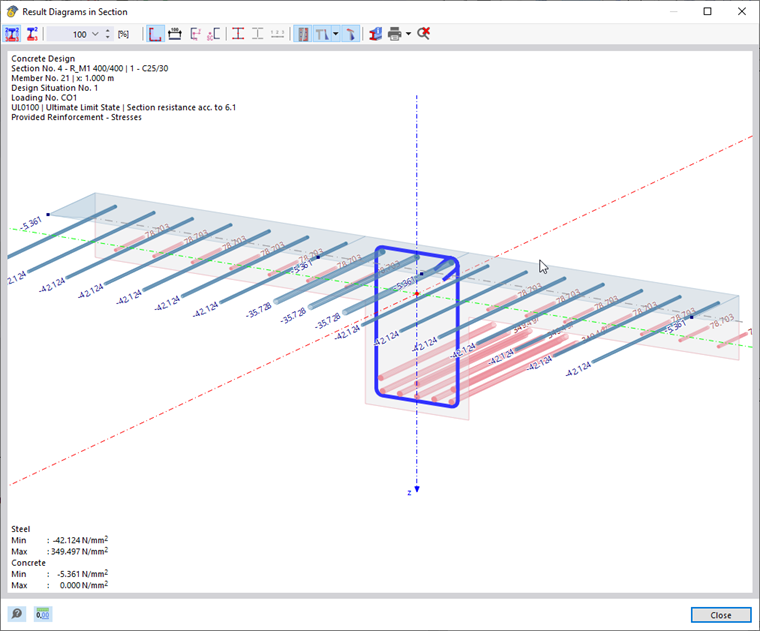

Diagramas de resultados en la sección con tensiones del hormigón y la armadura

El gráfico muestra el estado de tensión del hormigón y de las barras de armadura correspondiente al resultado de la fila actual de la tabla.

Puede manejar el gráfico como de costumbre con el ratón. La representación de resultados también puede ajustarse con los botones de la barra de herramientas. Están asignados a las siguientes funciones:

Botón	Función
	Muestra los valores en todos los puntos de tensión y barras de armadura
	Muestra solo los valores extremos de las tensiones positivas y negativas
	Permite escalar los diagramas de tensiones mediante un factor en [%]
	Representa el contorno de la sección
	Representa la acotación
	Representa el sistema de ejes
	Representa el centro de cortante
	Representa la armadura de estribos
	Representa el gráfico en proyección perspectiva
	Abre la ventana 'Información sobre la sección'
	Permite imprimir la representación actual
	Representa la vista general de los diagramas de resultados en la sección

Si desea representar las deformaciones de la sección y de la armadura, abra adicionalmente el diálogo Detalle de verificación para la misma fila de la tabla (sin cerrar los diagramas de resultados). Allí, seleccione en la categoría 'Armadura existente' → 'Estado de deformación' una de las filas para las deformaciones.

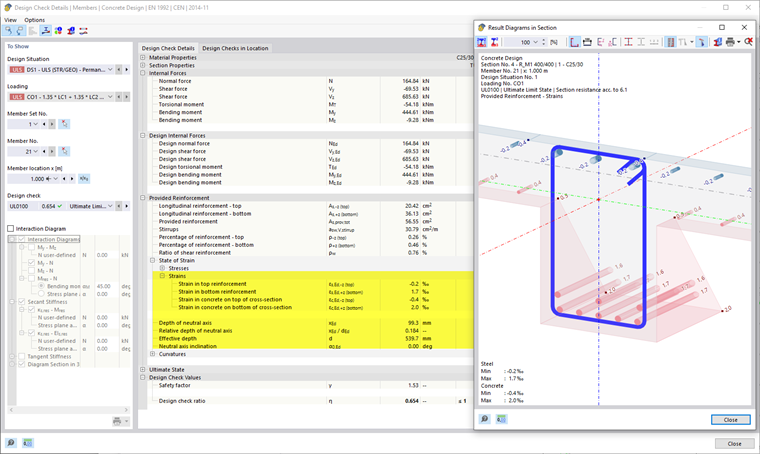

Visualización de deformaciones en la sección

Propiedades de la sección para el cálculo a cortante

Con el botón Propiedades efectivas de la sección para el cálculo de la barra de herramientas puede mostrar valores adicionales en el gráfico. Estos valores se utilizan para el cálculo a cortante y se refieren a la dirección del esfuerzo cortante V_Ed.

Diagramas de resultados en la sección - Propiedades efectivas de diseño de la sección

• Canto útil de una sección en dirección VEd: Muestra el canto útil de una sección d_VEd en la dirección del esfuerzo cortante actuante. Se representa como acotación desde el borde comprimido hasta el centro de gravedad de la armadura de tracción.

• Brazo de palanca interno en dirección VEd: Muestra el brazo de palanca interno z_VEd en la dirección del esfuerzo cortante actuante. Corresponde a la distancia entre la fuerza de tracción resultante y el esfuerzo de compresión resultante.

• Ancho mínimo entre alas de tracción y compresión perpendicular a VEd: Muestra el menor ancho de la sección perpendicular a la dirección del esfuerzo cortante, separado para el ala de tracción (b_w,t,VEd) y el ala comprimida (b_w,c,VEd).

• Fuerza de tracción resultante: Muestra la posición y el valor de la fuerza de tracción resultante F_t,Ed en la sección.

• Esfuerzo de compresión resultante: Muestra la posición y el valor del esfuerzo de compresión resultante F_c,Ed en la sección.

Impresión gráfica

Con el botón de lista puede imprimir directamente el gráfico actual, guardarlo como PDF o transferirlo al informe. Los detalles a mostrar pueden definirse también en la vista previa de impresión.

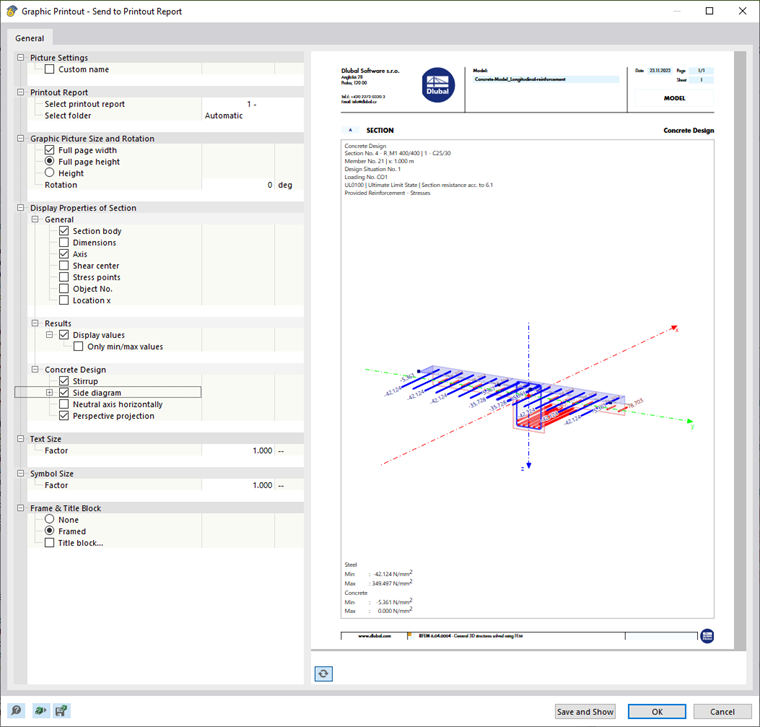

Imprimir diagramas de resultados en un informe
