Diagramas resultantes na secção transversal

Os diagramas de resultados na secção transversal representam o estado de tensão na secção transversal de betão e nos varões de armadura. Para abrir esta representação, clique no botão . Está disponível nas tabelas de resultados da categoria 'Dimensionamento de betão' para objetos de barra, mas não para superfícies.

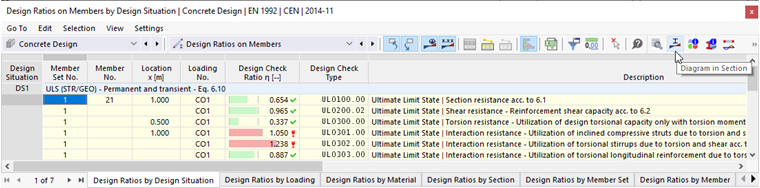

Botão "Diagramas de resultados em cortes" na barra de ferramentas Tabela

Aparece a janela 'Diagramas de resultados na secção transversal'.

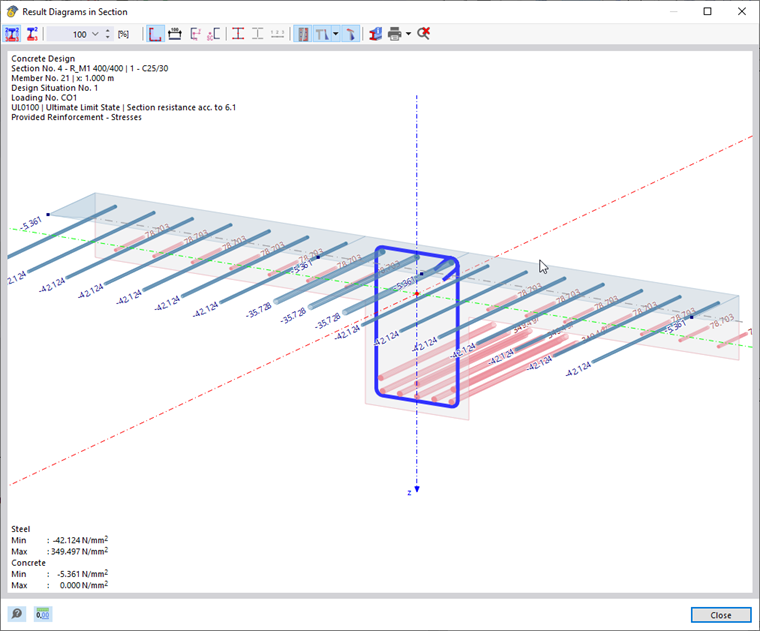

Diagramas de resultados na secção com tensões para betão e armadura

O gráfico mostra o estado de tensão do betão e dos varões de armadura correspondente ao resultado da linha atual da tabela.

Pode controlar o gráfico como habitualmente com o rato. A representação dos resultados também pode ser ajustada através dos botões na barra de ferramentas. Estão atribuídas às seguintes funções:

Botão	Função
	Mostra valores em todos os pontos de tensão e varões de armadura
	Mostra apenas os valores extremos de tensões positivas e negativas
	Permite a escala das distribuições de tensões através de um fator em [%]
	Representa o contorno da secção transversal
	Representa o dimensionamento
	Representa o sistema de eixos
	Representa o centro de corte
	Representa a armadura de estribo
	Representa o gráfico em projeção perspetiva
	Abre a janela 'Informações sobre a secção transversal'
	Permite imprimir a representação atual
	Representa a vista geral dos diagramas de resultados na secção transversal

Se pretender representar as deformações da secção transversal e da armadura, abra adicionalmente o diálogo Detalhes de verificação para a mesma linha da tabela (sem fechar os diagramas de resultados). Aí, selecione na categoria 'Armadura existente' → 'Estado de deformação' uma das linhas para as deformações.

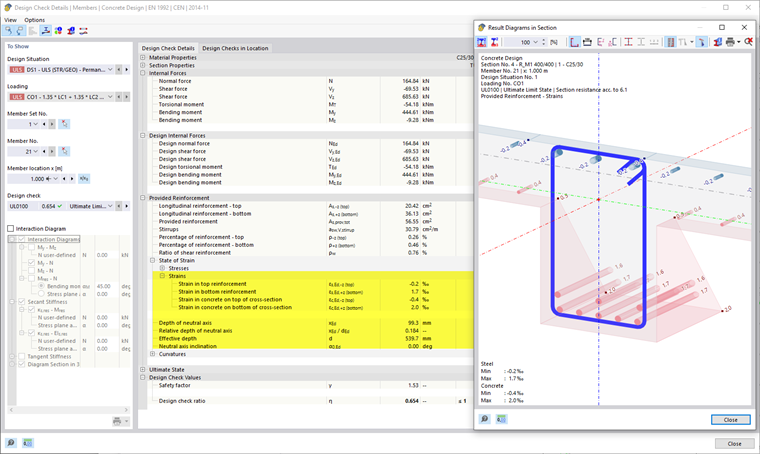

Visualização das deformações na secção

Valores da secção transversal para o dimensionamento de corte

Através do botão ‘Propriedades efetivas da secção transversal para dimensionamento’ na barra de ferramentas, pode visualizar valores adicionais no gráfico. Estes valores são utilizados para o dimensionamento de corte e referem-se à direção da força de corte V_Ed.

Diagramas resultantes na secção transversal - Propriedades efetivas de dimensionamento da secção transversal

• Altura útil de secção na direção de VEd: Mostra a altura útil de secção estática d_VEd na direção da força de corte atuante. É representada como dimensionamento desde a borda comprimida até ao centro de gravidade da armadura de tração.

• Braço de alavanca interno na direção de VEd: Mostra o braço de alavanca interno z_VEd na direção da força de corte atuante. Corresponde à distância entre a resultante da força de tração e a resultante da força de compressão.

• Largura mínima entre os banzos de tração e compressão perpendicular a VEd: Mostra a menor largura da secção transversal perpendicular à direção da força de corte, separadamente para o banzo de tração (b_w,t,VEd) e o banzo comprimido (b_w,c,VEd).

• Força de tração resultante: Mostra a posição e o valor da força de tração resultante F_t,Ed na secção transversal.

• Força de compressão resultante: Mostra a posição e o valor da força de compressão resultante F_c,Ed na secção transversal.

Impressão gráfica

Com o botão de lista pode imprimir diretamente o gráfico atual, guardá-lo como PDF ou transferi-lo para o relatório de impressão. Os detalhes a serem apresentados podem também ser definidos na pré-visualização da impressão.

Imprimir diagramas de resultados no relatório de impressão
