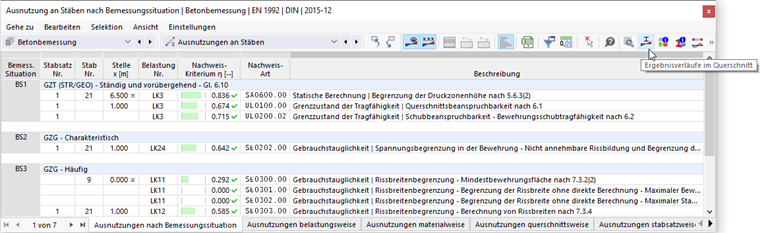

Der Ergebnisverläufe im Querschnitt bilden den Spannungszustand im Betonquerschnitt und den Bewehrungsstäben ab. Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche
. Sie steht in den Ergebnistabellen der Kategorie 'Betonbemessung' für Stabobjekte zur Verfügung, nicht jedoch für Flächen.
Es erscheint das Fenster 'Ergebnisverläufe im Querschnitt'.
Die Grafik zeigt den Spannungszustand des Betons und der Bewehrungsstäbe, der für das Ergebnis der aktuellen Tabellenzeile vorliegt.
Sie können die Grafik wie gewohnt mit der Maus steuern. Die Ergebnisdarstellung lässt sich aber auch mit den Schaltflächen in der Symbolleiste anpassen. Sie sind mit folgenden Funktionen belegt:
| Schaltfläche | Funktion |
|---|---|
|
Zeigt Werte in allen Spannungspunkten und Bewehrungsstäben an |
|
Zeigt nur Extremwerte von positiven und negativen Spannungen an |
|
Ermöglicht Skalierung der Spannungsverläufe über Faktor in [%] |
|
Stellt Querschnittskontur dar |
|
Stellt Bemaßung dar |
|
Stellt Achsensystem dar |
|
Stellt Schubmittelpunkt dar |
|
Stellt Bügelbewehrung dar |
|
Stellt Grafik in perspektivischer Projektion dar |
|
Öffnet Fenster 'Informationen über Querschnitt' |
|
Ermöglicht Drucken der aktuellen Darstellung |
|
Stellt Gesamtansicht der Ergebnisverläufe im Querschnitt dar |

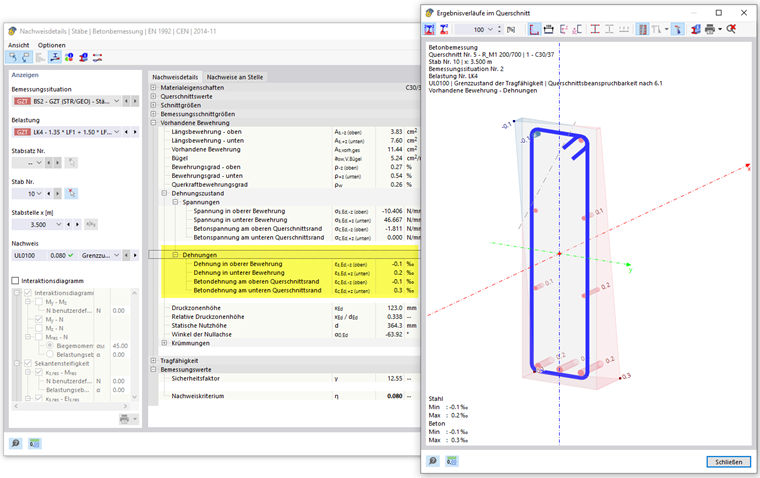

Wenn Sie die Dehnungen von Querschnitt und Bewehrung darstellen möchten, öffnen Sie zusätzlich den Dialog Nachweisdetails für die gleiche Tabellenzeile (ohne die Ergebnisverläufe zu schließen). Selektieren Sie dort in der Kategorie 'Vorhandene Bewehrung' → 'Dehnungszustand' eine der Zeilen für die Dehnungen.

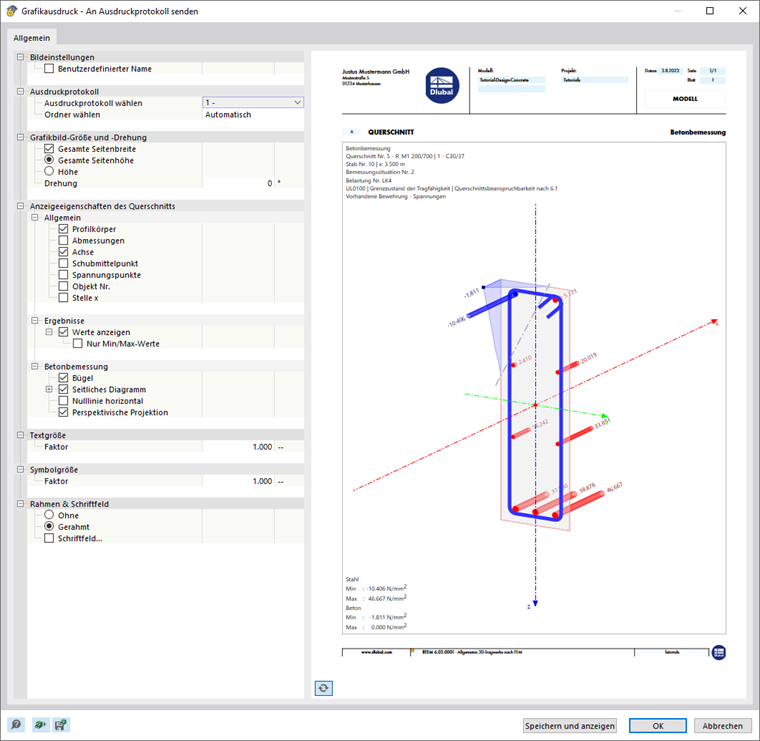

Grafikausdruck
Mit der Listenschaltfläche
können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.
