In EN 1992-1-1, sezione 6.1, o DIN 1045-1, sezione 10.2, sono presentati i principi di progettazione per la verifica negli stati limite di capacità portante. Queste normative si applicano alla flessione con o senza forza normale e alla forza normale da sola.
Lo stato di rottura calcolato si verifica quando vengono raggiunte le deformazioni limite. A seconda di dove si verificano queste deformazioni limite, il cedimento può essere causato dal calcestruzzo o dall'acciaio d'armatura.

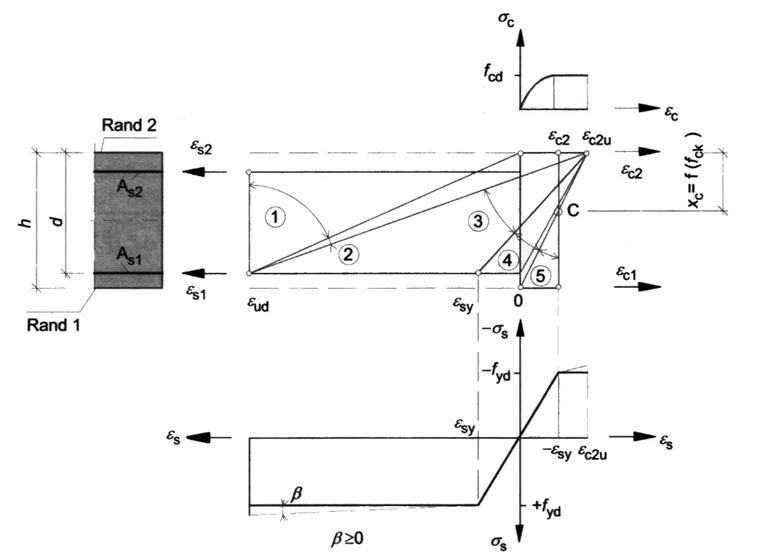

L'immagine seguente illustra le distribuzioni di deformazione consentite per flessione con e senza forza longitudinale secondo EN 1992-1-1, sezione 6.1.
Le aree di distribuzione delle deformazioni mostrate nell'immagine significano secondo [1]:
Area 1
Quest'area si verifica con una forza di trazione centrale o con una forza di trazione a piccola eccentricità. Su tutta la sezione trasversale si verificano solo deformazioni. La sezione trasversale efficace è costituita solo dai due strati di armatura As1 e As2. L'armatura cede perché si raggiunge la deformazione limite εud.
Area 2
L'area 2 si verifica in caso di pura flessione e di flessione con forza longitudinale (compressione e trazione). La linea neutra si trova all'interno della sezione trasversale. L'armatura di flessione è completamente utilizzata, cioè l'acciaio cede con il raggiungimento della deformazione limite. La sezione trasversale in calcestruzzo di solito non è completamente utilizzata: Le compressioni non raggiungono la deformazione limite εc2u.
Area 3
Quest'area si verifica solo in caso di pura flessione e di flessione con forza longitudinale (compressione). La capacità dell'acciaio è maggiore della capacità del calcestruzzo. Il calcestruzzo cede perché la sua deformazione limite εc2u viene raggiunta.
Il cedimento del calcestruzzo si manifesta, come nelle aree 1 e 2, con fessurazioni, poiché l'acciaio supera il limite di snervamento (rotta con preavviso).
Area 4
L'area 4 si verifica con flessione e una forza longitudinale di compressione. Rappresenta il passaggio da una sezione trasversale principalmente sollecitata a flessione a una sollecitata a compressione. Il calcestruzzo cede prima che il limite di snervamento nell'acciaio venga raggiunto, poiché le possibili deformazioni sono molto piccole. Questa area comporta una sezione trasversale fortemente armata. Viene quindi evitata inserendo un'armatura di compressione.
Piccole deformazioni dell'acciaio nella zona di trazione portano al cedimento senza preavviso (l'armatura di flessione non snerva).
Area 5
Quest'area si verifica con una forza di compressione a piccola eccentricità (ad esempio, pilastro) o con una forza di compressione centrica. Su tutta la sezione trasversale si verificano solo compressioni.
La compressione al bordo meno sollecitato si trova tra 0 > εc1 > εc2. Tutte le distribuzioni di compressione si intersecano nel punto C.
