La referencia a objetos facilita el cálculo del sistema estructural al colocar barras en la ventana de trabajo. Además de los nudos, se pueden usar varios puntos de acoplamiento.
Como 'Estándar', los nudos, centros y puntos de rejilla de líneas se activan como puntos de acoplamiento. Por ejemplo, cuando coloca una nueva barra, acercándose a un objeto con el puntero, aparecen los símbolos asignados. Se describen en la a continuación.

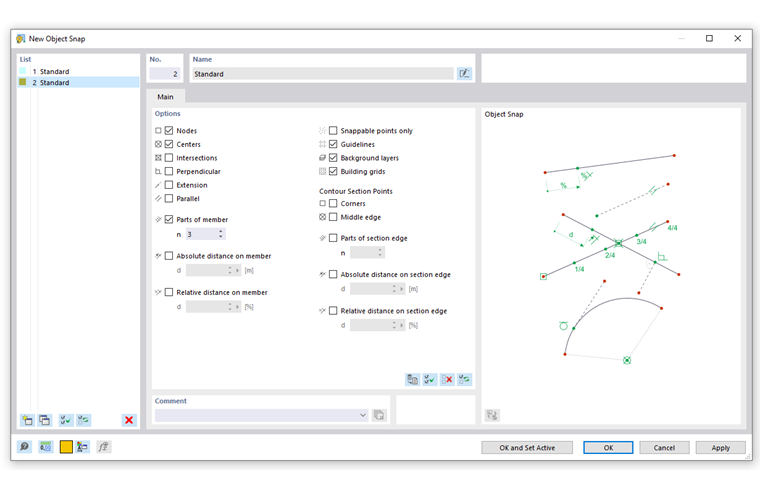

Puede utilizar las casillas para controlar los puntos de acoplamiento que se van a utilizar:
| Objeto | Puntos de acoplamiento |
|---|---|
| Nudos | Nudos libres y nudos de barras |
| Centros y focos | Al mover el puntero cerca del centro de una barra, se ajusta en su lugar. |
| Intersecciones | Puntos de intersección de dos barras que no tienen un nudo en común |
| Perpendicular | Conexión perpendicular a una barra |
| Complemento | Conexión a la línea recta de una barra que se preseleccionó (tocada brevemente con el puntero) |
| Paralelo | Colocación de una barra paralela: Después de establecer el nudo inicial, mueva el puntero sobre una barra del patrón. Tan pronto como el puntero se acerque a un posible nudo final de la nueva barra para que sea paralelo al patrón, aparece el símbolo paralelo en las barras. |
| Tangente | Punto de contacto en un arco circular (no relevante para RSTAB) |
| Cuadrantes de círculo | Posiciones para la división de un círculo en cuartos de punto (no relevante para RSTAB) |
| Partes | Puntos de división de barras: Al mover el puntero sobre una barra, se ajusta a las 'n' divisiones definidas. En el puntero, la partición se visualiza como una fracción. |
| separación | Posiciones para la división de barras dadas en distancia absoluta o relativa: Al mover el puntero sobre una barra, se ajusta a las distancias 'd' definidas desde el inicio y el final de la barra. |
| Solo puntos ajustables | Colocación de nudos solo en objetos que ya se han definido, no en el plano de trabajo |
| Líneas auxiliares | Intersección de dos Líneas auxiliares |
| Capas de fondo | Intersecciones de dos líneas de capas de fondo |
| Rejilla de construcción | Intersecciones de dos líneas de una rejilla de construcción |

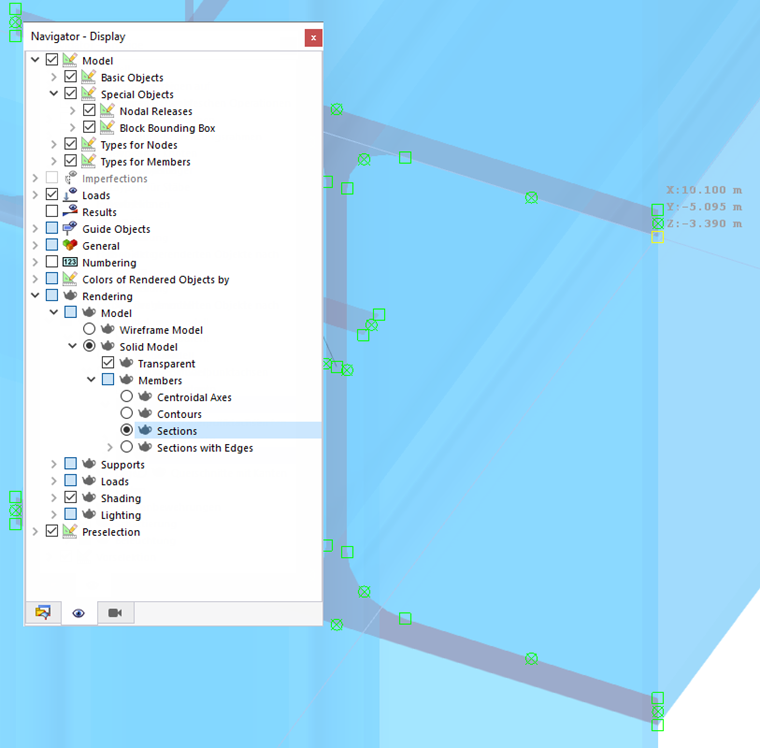

Las opciones para los 'puntos de la sección del contorno' proporcionan posibilidades de ajuste para ubicaciones en la sección renderizada, como esquinas, bordes o distancias relacionadas con las esquinas en los bordes de la sección. Los puntos de acoplamiento aparecen cerca de los nudos de definición de barra.
Barra de herramientas de CAD
En la barra de herramientas de CAD debajo de las tablas, puede activar y desactivar la referencia a objetos, así como las funciones de referencia individuales.
Los botones tienen las siguientes funciones:
|
Desactiva la función de forzado para el Puntos de rejilla activados y desactivados |
|
Activa y desactiva la referencia a objetos |
|
Ajustar a nudos libres y nudos de líneas |
|
Ajustar a los centros y focos |
|
Ajustar a las intersecciones |
|
Ajustar a puntos perpendiculares |
|
Ajustar a los alargamientos |
|
Ajustar a líneas paralelas |
|
Ajustar a las tangentes |
|
Forzar cursor a cuadrantes circulares (no relevante para RSTAB) |
|
Ajustar a puntos de división de líneas |
|
Ajustar a posiciones de líneas con distancia absoluta |
|
Ajustar a posiciones de líneas con distancia relativa |
|
Ajustar solo a puntos ajustables |
|
Ajustar a puntos de intersección de una rejilla de construcción |
|
Ajustar a puntos de intersección de líneas auxiliares |
|
Ajustar a los puntos de intersección de las capas de fondo |
