Úchop objektu usnadňuje posouzení konstrukce při vkládání prutů do pracovního okna. Kromě uzlů lze použít různé úchopové body.
Ve 'Standardním' nastavení jsou jako body úchopu k dispozici uzly, středové body a body liniového rastru. Pokud například umístíte nový prut a kurzorem se přiblížíte k objektu, zobrazí se přiřazené symboly. Jsou popsány v následující tabulce .

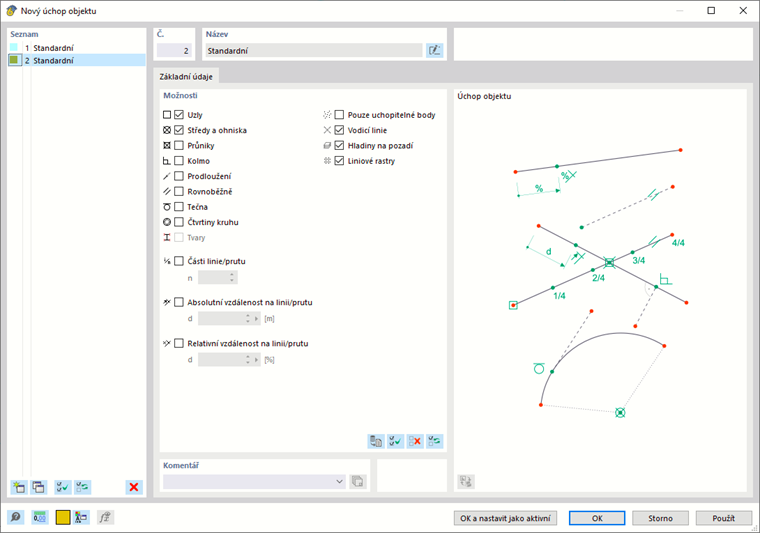

Pomocí zaškrtávacích políček lze nastavit, které body úchopu se mají použít:
| Objekt | Úchopové body |
|---|---|
| Uzel | Volné uzly a uzly prutů |
| Středy a ohniska | Pokud se kurzor myši přiblíží ke středu prutu, zaskočí. |
| Průniky | Průsečíky dvou prutů, které nemají společný uzel |
| Kolmo | Kolmé připojení k prutu |
| Prodloužení | Napojení na přímku prutu, která byla předem vybrána (krátce dotykem kurzoru myši) |
| Rovnoběžné | Umístění rovnoběžného prutu: Po nastavení počátečního uzlu najeďte kurzorem myši na prut v poli. Jakmile se kurzor myši přiblíží k možnému koncovému uzlu nového prutu rovnoběžně se vzorem, zobrazí se na prutech symbol rovnoběžnosti. |
| Tečna | Bod dotyku na kruhovém oblouku (nepodstatné pro RSTAB) |
| Čtvrtiny kruhu | Místa pro dělení kružnice na čtvrtiny (není pro RSTAB relevantní) |
| Části | Dělicí body prutů: Při najetí kurzorem myši na prut se prut chytne na zadaných 'n' děleních. V daném místě se zobrazí zlomek jako symbol pro dělicí bod. |
| Vzdálenost | Místa pro dělení prutů v absolutní nebo relativní vzdálenosti: Při najetí kurzorem myši na prut se prut zachytí v definovaných vzdálenostech 'd' od začátku a konce prutu. |
| Pouze uchopitelné body | Nastavení uzlů pouze na již zadaných objektech, nikoli kdekoli v pracovní rovině |
| Vodicí linie | Průnik dvou vodicích linií |
| Vrstvy na pozadí | Průniky dvou linií hladin na pozadí |
| Rastr budovy | Průniky dvou linií rastru budovy |

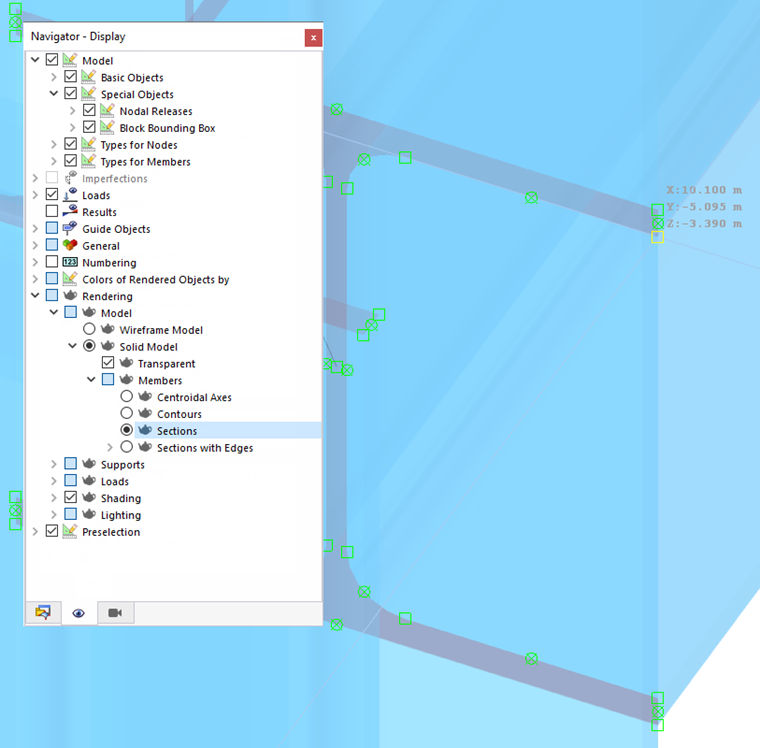

Volby pro 'body obrysu průřezu' nabízejí možnosti uchopení míst na renderovaném řezu, jako jsou rohy, okraje nebo vzdálenosti na okrajích průřezu. Body úchopu se zobrazí v blízkosti definičních uzlů prutu.
Panel nástrojů CAD
V panelu nástrojů CAD pod tabulkami lze zapínat a vypínat úchopy objektů a jednotlivé úchopové funkce.
Tlačítka v této sekci mají následující funkce:
|
Vypne funkci úchopu pro zapnuté rastrové body |
|
Zapne a vypne úchop objektů |
|
Uchopení k volným uzlům a uzlům linií |
|
Úchop středů a ohnisek |
|
Úchop k průnikům |
|
Uchopení ke kolmým bodům |
|
Úchop prodloužení |
|
Úchop k rovnoběžným liniím |
|
Úchop k tangentám |
|
Uchopení ke kruhovým kvadrantům (není relevantní pro RSTAB) |
|
Uchopení k dělicím bodům linií |
|
Úchop k místům linií s absolutní vzdáleností |
|
Uchopte místa linií s relativní vzdáleností |
|
Uchopení pouze k uchopitelným bodům |
|
Uchopení k průsečíkům rastru budovy |
|
Uchopení k průsečíkům vodicích linií |
|
Uchopení k průsečíkům hladin na pozadí |
