Ajustes de objeto

O ajuste do objeto facilita o dimensionamento do sistema estrutural quando coloca barras na janela de trabalho. Para além dos nós, podem ser utilizados vários pontos de ajuste.

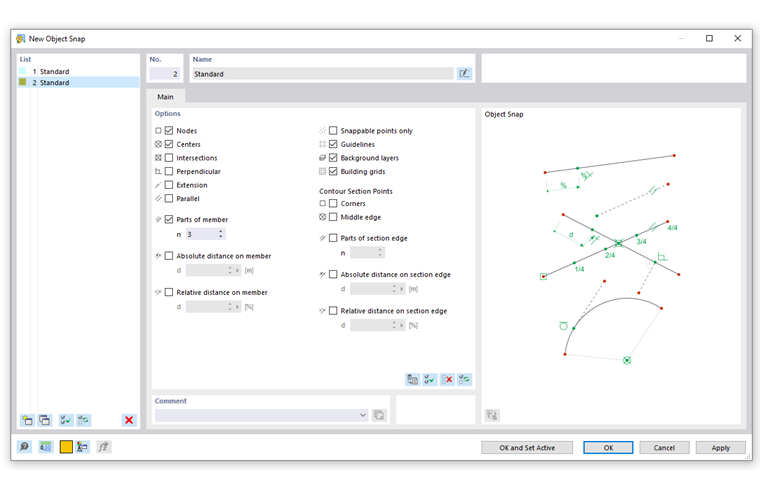

Como "Padrão", os nós, centros e pontos de grelha de linhas são ativados como pontos de ajuste. Por exemplo, quando coloca uma nova barra, abordando um objeto com o cursor, aparecem os símbolos atribuídos. Estas encontram-se descritas na {%>

Pode utilizar as caixas de seleção para controlar os pontos de ajuste que devem ser utilizados:

Objeto Pontos de ajuste
Nós Nós livres e nós de barras
Pontos centrais e focos Quando desloca o cursor perto do centro de uma barra, esta ajusta-se na posição.
Interseções Pontos de intersecção de duas barras que não têm um nó em comum
Perpendicular Ligação perpendicular a uma barra
Ampliação Ligação à linha reta de uma barra pré-selecionada (brevemente tocada pelo cursor)
Lado a lado Colocar uma barra paralela: Após definir o nó inicial, desloque o cursor sobre uma barra de padrão. Assim que o cursor se aproximar de um possível nó final da nova barra de forma que fique paralelo ao padrão, aparece o símbolo de paralela nas barras.
Tangente Ponto de contacto num arco circular (não é relevante para o RSTAB)
Quadrantes circulares Posições para divisão de um círculo em quartos de ponto (não é relevante para o RSTAB)
Partes Pontos de divisão das barras: Quando desloca o cursor sobre uma barra, este é ajustado nas divisões 'n' definidas. A partição é exibida como fração sobre o cursor.
espaçamento Posições de divisão de barras dadas em distância absoluta ou relativa: Quando desloca o cursor sobre uma barra, este é ajustado à distância 'd' definida a partir do inicio e fim da barra.
Só pontos ajustáveis Colocar nós apenas em objetos já definidos, não no plano de trabalho
Linhas auxiliares Interseção de duas {%>
camadas de fundo Interseções de duas linhas de {%>
Grelha de edifício Intersecções de duas linhas de uma {%>

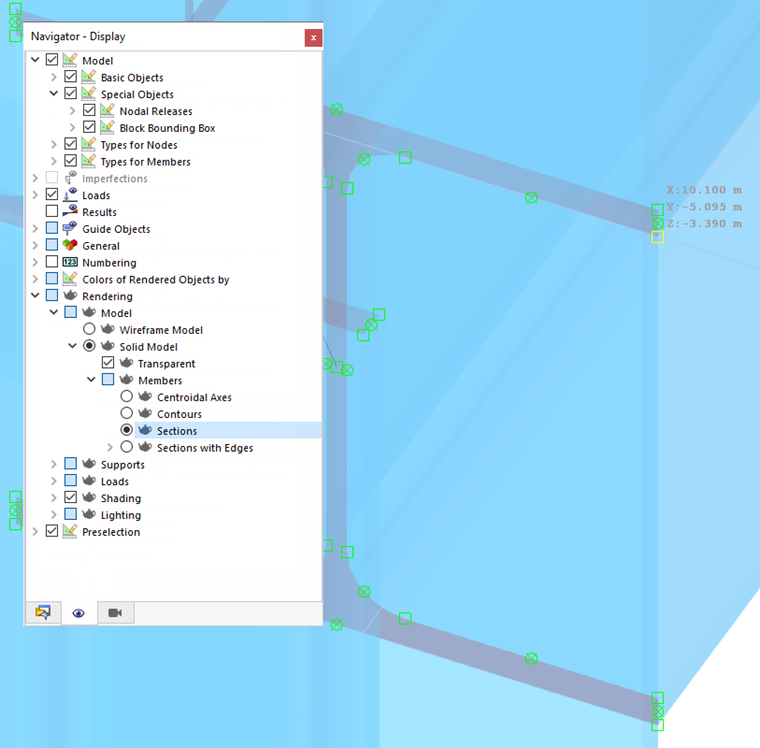

As opções para os 'pontos de corte de contorno' oferecem possibilidades de ajuste para posições na secção representada, tais como cantos, bordas ou distâncias relacionadas com os cantos nas bordas da seção. Os pontos de ajuste aparecem perto dos nós de definição de barra.

Sugestão

Ative a opção de representação Secções ou Secções com bordas no 'Navegador – Mostrar'.

Barra de ferramentas CAD

Na barra de ferramentas CAD por baixo das tabelas, é possível activar ou desactivar o ajuste dos objectos, bem como as funções de ajuste individuais.

Os botões tem as seguintes funções:

  1. table.uni #

largura=10%|largura=80%
Ajustar a grelha |Desativa a função de ajuste para Pontos de grelha ativado e desativado
ajuste de objeto |Ativa e desativa ajuste de objeto
Ajustar a nós |Ajustar a nós livres e nós de linhas
Ajustar a centros e focos |Ajustar a centros e focos
Ajustar a interseções |Ajustar a interseções
Ajustar a perpendiculares |Ajustar aos pontos perpendiculares
Ajustar a extensões |Ajustar a extensões
Ajustar a paralelas |Ajustar às linhas paralelas
Ajustar a tangentes |Ajustar a tangentes
Ajustar a quadrantes |Ajustar a quadrantes circulares (não é relevante para o RSTAB)
Ajustar aos pontos de divisão |Ajustar a pontos de divisão de linhas
Ajustar à distância absoluta |Ajustar às posições das linhas com distância absoluta
Ajustar em distância relativa |Ajustar a posições de linhas com distância relativa
Ajustar só aos pontos ajustáveis |Ajustar só aos pontos ajustáveis
Ajustar à grelha de um edifício |Ajustar aos pontos de interseção da grelha de um edifício
Ajustar a linhas auxiliares |Ajustar aos pontos de interseção de linhas auxiliares
Ajustar às camadas de fundo |Ajustar aos pontos de intersecção das camadas de fundo

  1. /#
