Der Objektfang erleichtert das Konstruieren, wenn Sie die Stäbe im Arbeitsfenster setzen. Neben Knoten können Sie verschiedene Fangpunkte nutzen.
Als 'Standard' sind Knoten, Mittelpunkte und Linienrasterpunkte als Fangpunkte aktiviert. Wenn Sie beispielsweise einen neuen Stab setzen und sich mit dem Mauszeiger einem Objekt nähern, erscheinen dort die zugeordneten Symbole. Sie sind in der Tabelle unten beschrieben.

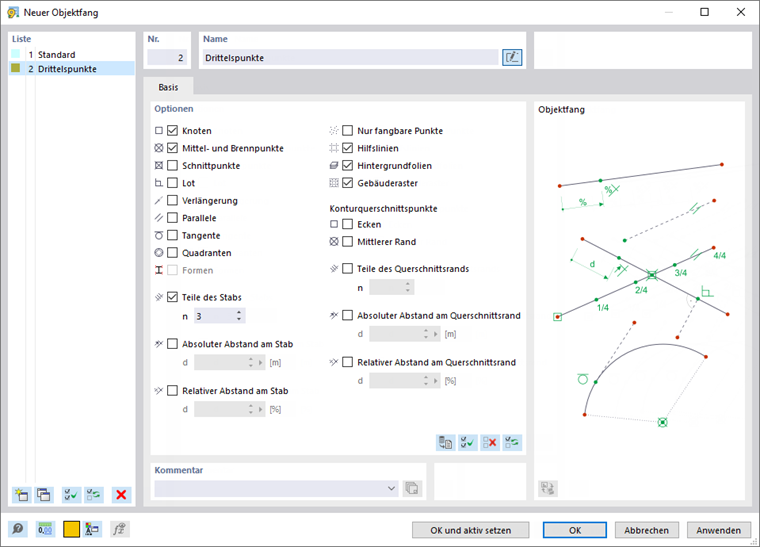

Sie können mit den Kontrollfeldern steuern, welche Fangpunkte genutzt werden sollen:
| Objekt | Fangpunkte |
|---|---|
| Knoten | Freie Knoten und Knoten von Stäben |
| Mittel- und Brennpunkte | Wenn Sie den Mauszeiger in die Nähe der Mitte eines Stabes führen, rastet er dort ein. |
| Schnittpunkte | Kreuzungspunkte zweier Stäbe, die keinen gemeinsamen Knoten besitzen |
| Lot | Senkrechte Verbindung zu einem Stab |
| Verlängerung | Verbindung zur Geraden eines Stabes, der vorselektiert (kurz mit dem Mauszeiger berührt) wurde |
| Parallele | Setzen eines parallelen Stabes: Nach dem Setzen des Anfangsknotens bewegen Sie den Mauszeiger über einen Musterstab. Sobald sich der Mauszeiger einem möglichen Endknoten des neuen Stabes nähert, sodass dieser zum Muster parallel liegt, erscheint an den Stäben das Parallelensymbol. |
| Tangente | Berührungspunkt an einem Kreisbogen (für RSTAB nicht relevant) |
| Kreisquadranten | Teilungsstellen eines Kreises in Viertelspunkten (für RSTAB nicht relevant) |
| Teile | Teilungsstellen von Stäben: Wenn Sie den Mauszeiger über einen Stab bewegen, rastet er an den definierten Teilungen 'n' ein. Am Mauszeiger erscheint die Teilungsangabe als Bruch. |
| Abstand | Teilungsstellen von Stäben im absoluten oder relativen Abstand: Wenn Sie den Mauszeiger über einen Stab bewegen, rastet er in den den definierten Abständen 'd' vom Stabanfang und Stabende ein. |
| Nur fangbare Punkte | Setzen von Knoten nur an bereits definierten Objekten, nicht beliebig in der Arbeitsebene |
| Hilfslinien | Schnittpunkte zweier Hilfslinien |
| Hintergrundfolien | Schnittpunkte zweier Linien von Hintergrundfolien |
| Gebäuderaster | Schnittpunkte von zwei Linien eines Gebäuderasters |

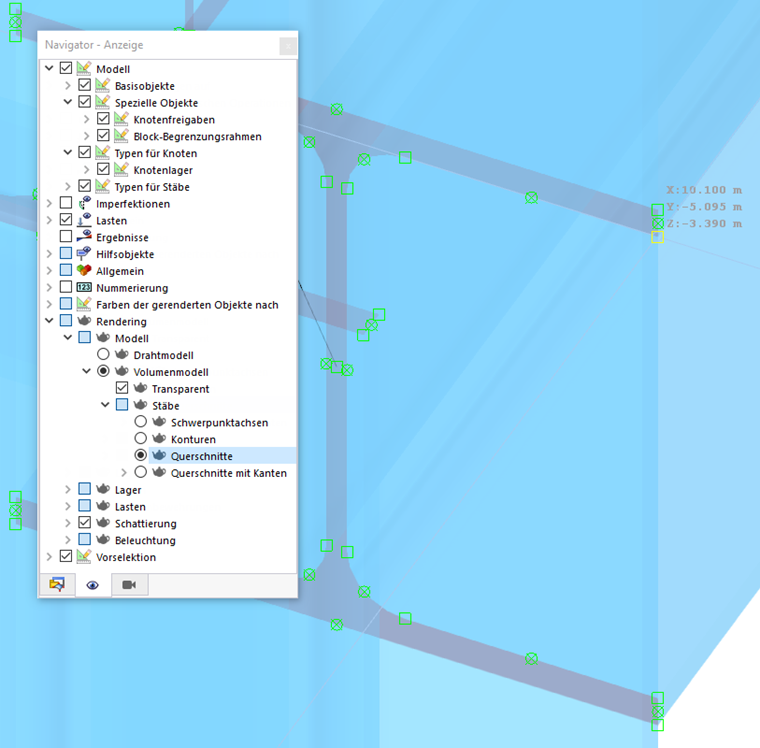

Die Optionen für die 'Konturenquerschnittspunkte' bieten Fangmöglichkeiten für Stellen am gerenderten Profil wie Ecken, Ränder oder eckenbezogene Abstände an den Querschnittsrändern. Die Fangpunkte erscheinen in der Nähe der Stab-Definitionsknoten.
CAD-Symbolleiste
In der CAD-Symbolleiste unterhalb der Tabellen können Sie nicht nur den Objektfang, sondern auch einzelne Fangfunktionen gezielt ein- und ausschalten.
Die Schaltflächen sind mit folgenden Funktionen belegt:
|
Schaltet die Fangfunktion für die Rasterpunkte ein und aus |
|
Schaltet den Objektfang ein und aus |
|
Fang an freien Knoten und Knoten von Linien |
|
Fang an Mittel- und Brennpunkten |
|
Fang an Schnittpunkten |
|
Fang an Lotpunkten |
|
Fang an Verlängerungen |
|
Fang an parallelen Linien |
|
Fang an Tangenten |
|
Fang an Kreisquadranten (für RSTAB nicht relevant) |
|
Fang an Teilungspunkten von Linien |
|
Fang an Stellen von Linien mit absolutem Abstand |
|
Fang an Stellen von Linien mit relativem Abstand |
|
Fang nur an fangbaren Punkten |
|
Fang an Schnittpunkten eines Gebäuderasters |
|
Fang an Schnittpunkten von Hilfslinien |
|
Fang an Schnittpunkten von Hintergrundfolien |
