Funkcja uchwycenia obiektu ułatwia projektowanie układu konstrukcyjnego podczas umieszczania prętów w oknie roboczym. Oprócz węzłów można używać różnych punktów przyciągania.
Jako „Standard” węzły, środki i punkty rastra liniowego są aktywowane jako punkty przyciągania. Na przykład po wstawieniu nowego pręta i zbliżeniu kursora do obiektu pojawią się przypisane symbole. Są one opisane w poniżej.

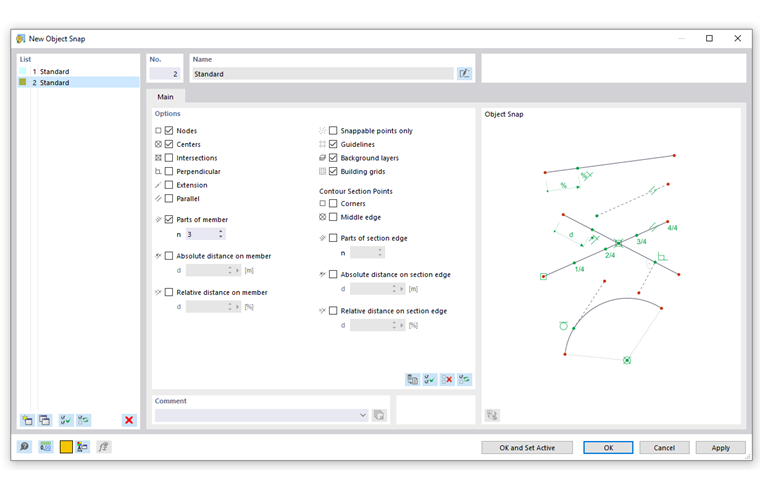

Za pomocą pól wyboru można określić, które punkty przyciągania mają zostać użyte:
| Obiekt | Punkty uchwycenia |
|---|---|
| Węzeł | Wolne węzły i węzły prętów |
| Środki i ogniska | Podczas przesuwania kursora w pobliże środka pręta, zostaje on zatrzaśnięty. |
| Punkty przecięcia | Punkty przecięcia dwóch prętów, które nie mają wspólnego węzła |
| Prostopadle | Prostopadłe połączenie z prętem |
| Przedłużenie | Połączenie z linią prostą wstępnie wybranego pręta (krótko dotkniętego wskaźnikiem) |
| Równolegle | Umieszczanie równoległego pręta: Po ustawieniu węzła początkowego należy przesunąć kursor nad pręt szyku. Gdy tylko kursor zbliży się do możliwego węzła końcowego nowego pręta, tak aby był on równoległy do szyku, na prętach pojawia się symbol. |
| Styczna | Punkt styku na łuku kołowym (nie dotyczy RSTAB) |
| Kwadranty okręgu | Miejsca dla podziału okręgu w punktach ćwiartek (nieistotne dla RSTAB) |
| Części | Punkty podziału prętów: Podczas przesuwania kursora nad prętem zostaje on zaczepiony o zdefiniowane podziały 'n'. Liczba podziałów jest wyświetlana przy kursorze jako ułamek. |
| Odległość | Miejsca podziału prętów podane w odległości bezwzględnej lub względnej: Podczas przesuwania kursora nad prętem kursor zostaje uchwycony w zdefiniowanych odległościach 'd' od początku i końca pręta. |
| Tylko punkty, które mogą być przyciągane | Umieszczanie węzłów tylko na obiektach już zdefiniowanych, a nie w płaszczyźnie roboczej |
| Linie pomocnicze | Przecięcie dwóch linii pomocniczych |
| warstwy tła | Przecięcie dwóch linii warstw tła |
| raster budynku | Przecięcia dwóch linii rastra budynku |

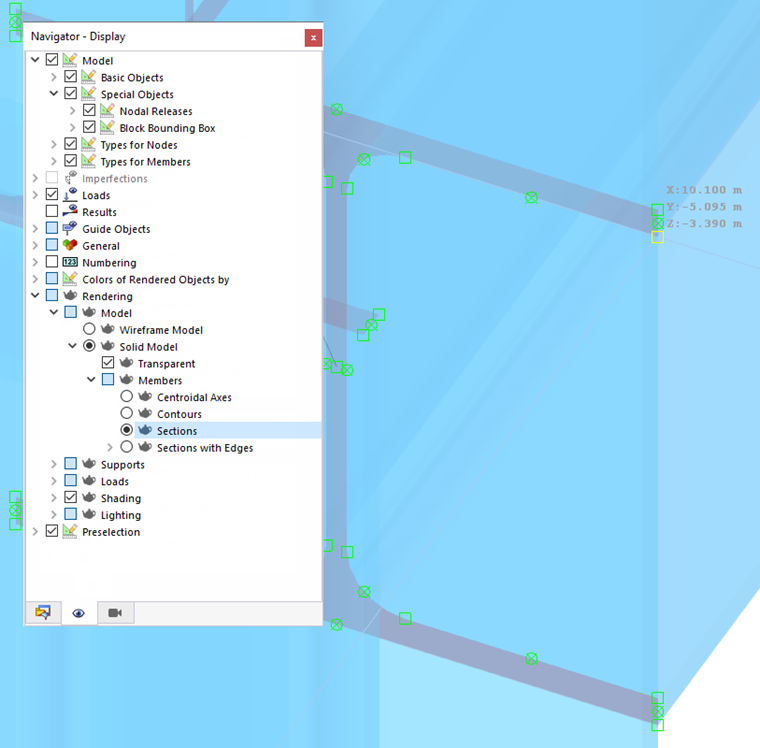

Opcje dla 'punktów przekroju' umożliwiają uchwycenie miejsc na renderowanym przekroju, takich jak narożniki, krawędzie lub odległości narożne na krawędziach przekroju. Punkty uchwycenia pojawiają się w pobliżu węzłów definicji pręta.
Pasek narzędzi CAD
Na pasku narzędzi CAD, znajdującym się pod tabelami, można włączać i wyłączać tryby uchwycenia oraz poszczególne funkcje uchwycenia.
Przyciski mają następujące funkcje:
|
Wyłącza funkcję przyciągania dla Punkty rastra włączone i wyłączone |
|
Włączanie i wyłączanie przyciągania obiektu |
|
Przyciąganie do wolnych węzłów i węzłów linii |
|
Przyciągnij do środków i ognisk |
|
Przyciągnij do punktów przecięcia |
|
Uchwyć punkty prostopadłe |
|
Przyciągnij do przedłużeń |
|
Przyciągaj do równoległych linii |
|
Przyciągnij do stycznych |
|
Przyciąganie do kwadrantów okrągłych (nie dotyczy RSTAB) |
|
Przyciągaj do punktów podziału linii |
|
Przyciągaj do miejsc linii z odległością bezwzględną |
|
Przyciągaj do miejsc linii z uwzględnieniem odległości względnej |
|
Przyciągaj tylko do punktów przyciąganych |
|
Przyciąganie do punktów przecięcia rastra budynku |
|
Przyciągaj do punktów przecięcia linii pomocniczych |
|
Przyciągaj do punktów przecięcia warstw tła |
