Zdefiniowane przez użytkownika rastry budynków ułatwiają modelowanie konstrukcji kratowych i dźwigarów. Punkty przecięcia płaskiego lub przestrzennego rastra składającego się z linii stanowią punkty definicji dla węzłów i prętów. Raster budynku może być używany do definiowania obiektów pod warunkiem, że tryb lokalizacji z opcją 'Raster budynku' jest aktywowany (patrz rozdział Chwytanie obiektu). Można to również zrobić szybko za pomocą przycisku Przyciągnij do rastra budynku w Pasek narzędzi CAD .

Domyślnie ustawione są cztery typy rastra, które w razie potrzeby można dostosowywać i stosować do wprowadzania danych.

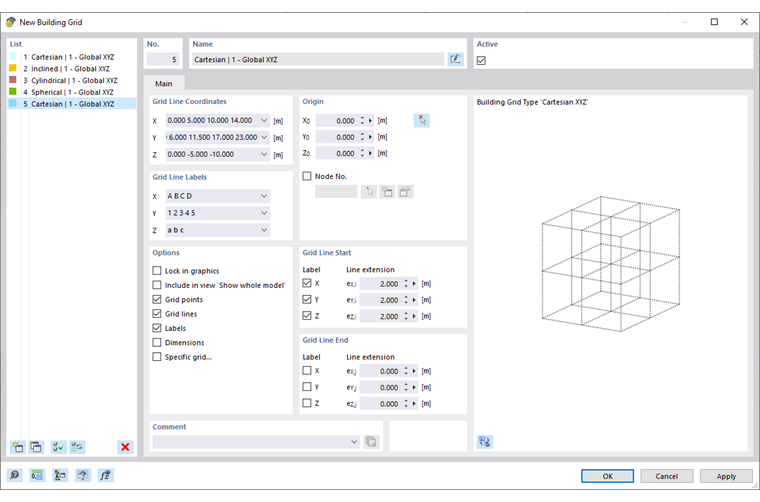

W oknie dialogowym "Nowy raster budynków" można utworzyć raster zdefiniowany przez użytkownika.

Wskazówka

Nowy raster budynku można również zdefiniować również za pomocą przycisku Nowy raster budynku na pasku narzędzi CAD.

Pole wyboru Aktywny określa, czy wybrany raster ma być wyświetlany w oknie roboczym.

W zakładce Główne należy zdefiniować podstawowe ustawienia rastra budynku.

Współrzędne linii rastra

W tej sekcji okna dialogowego należy wprowadzić współrzędne położenia linii rastra. Jako separatorów należy użyć spacji (patrz Okno dialogowe „Nowy podział budynku”). Należy upewnić się, że współrzędne są zawsze w kolejności rosnącej lub malejącej.

W przypadku rastra regularnego należy wprowadzić współrzędną pierwszej linii. Następnie należy dodać liczbę innych linii rastra i pomnożyć wartość przez odległość (przykład: 4*5,000 oznacza "Cztery dodatkowe linie, każda w odległości 5 000 m").

Wskazówka

Podpowiedź dotycząca wiersza wprowadzania zawiera dalsze objaśnienia dotyczące wprowadzania danych.

Podczas tworzenia specyficznego rastra przez obrót (cylindryczny lub sferyczny) można zdefiniować kąty obrotu i odległości w niestandardowych polach wprowadzania.

Etykiety linii rastra

W tej sekcji okna dialogowego należy określić, jakie opisy mają zostać nadane liniom rastra. Domyślnie ustawione wpisy są dodawane automatycznie po wstawieniu współrzędnych w sekcji okna powyżej. Podpowiedź zawiera również przydatne informacje.

Początek

Umieść punkt zerowy rastra w istniejącym lub nowym "węźle". Początek można też umieścić w dowolnym punkcie, wprowadzając jego współrzędne lub definiując punkt graficznie za pomocą przycisku Wybierz Indywidualnie .

Opcje

W tej sekcji okna dialogowego można indywidualnie ustawić wyświetlanie rastra budynku:

  • Zablokuj w grafice: Raster nie może być przesuwany graficznie.
  • Uwzględnij w widoku 'Pokaż cały model': Siatka jest wyświetlana w widoku ogólnym.
  • Punkty rastra: Wyświetlane są punkty przecięcia linii rastra.
  • Linie rastra: Wyświetlane są linie rastra.
  • Etykiety: Opisy linii rastra są wyświetlane, jeżeli aktywowane są opcje "Etykieta" dla początku linii rastra i końca linii rastra.
  • Wymiary panelu: Wyświetlane jest wymiarowanie punktów rastra.
  • Określona siatka: Raster liniowy może być nachylony, obrócony lub zrównany z obiektem odniesienia (patrz zakładka Raster).

Początek linii rastra/koniec linii rastra

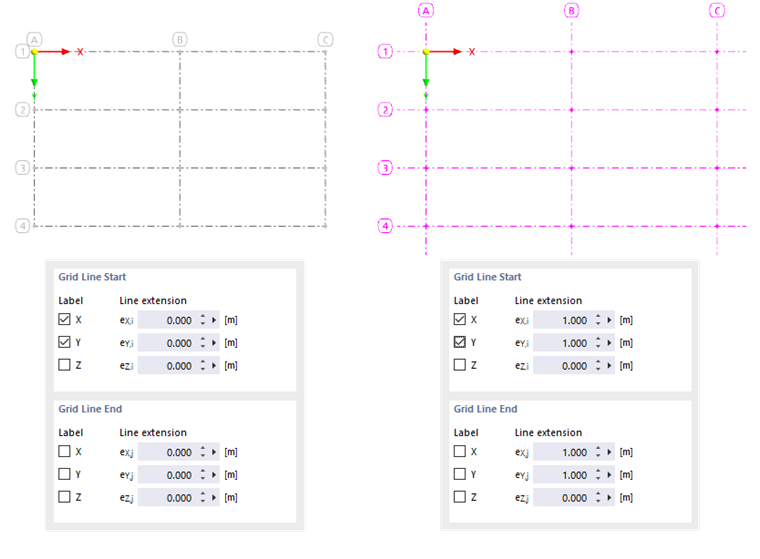

Linie rastra można przedłużyć poza graniczne punkty przecięcia linii za pomocą "Przedłużenia linii". Określ wymiary dla odpowiednich osi.

Pola wyboru 'Etykieta' określają, czy na liniach rastra mają być wyświetlane opisy oraz dla jakich osi i końców linii mają być wyświetlane opisy.

Określony raster

Zakładka Specyficzny raster jest wyświetlana, jeżeli w zakładce "Główne" zaznaczona jest opcja "Właściwy raster". W tym miejscu można zmienić typ rastra, obrócić raster lub wyrównać względem innego obiektu.

Typy

„Typ rastra” opisuje podstawowy geometryczny kształt rastra budynku. Na liście dostępne są następujące opcje:

  • Kartezjański: Siatka jest tworzona w kartezjańskim układzie współrzędnych.
  • Nachylony: Ruszt zorientowany prostopadle jest obrócony o przechyłu.
  • Cylindryczny: Siatka jest tworzona przez obracanie punktów wokół osi Z.
  • Sferyczny: Siatka jest tworzona przez obracanie punktów wokół dwóch osi.

Zdefiniuj "Układ współrzędnych", do którego odnosi się raster budynku. Można wybrać układ współrzędnych zdefiniowany przez użytkownika z listy lub utworzyć nowy układ za pomocą przycisku Nowy .

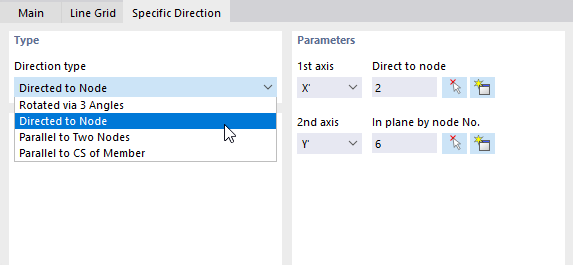

"Typ obrotu" określa sposób obracania rastra budynku. Na liście dostępne są następujące opcje:

  • Obrót za pomocą 3 kątów: obrót rastra względem osi globalnych o kąty αX', αY' i αZ'
  • W kierunku węzła: wyrównanie osi siatki X 'i Y' do węzła
  • Równolegle do dwóch węzłów: wyrównanie rastra do linii połączenia dwóch węzłów
  • Równolegle do CS linii/pręta: wyrównanie rastra względem lokalnych osi linii lub pręta

Parametry obrotu

Ta sekcja okna dialogowego jest dostosowana do "Typu obrotu". Tutaj można zdefiniować obiekty lub kąty obrotu.

Kąty nachylenia

Ta sekcja okna dialogowego jest wyświetlana dla rastra "Nachylony". Można zdefiniować kąty obrotu α względem osi X, Y i Z.
