Grade de construção

Malhas de edifício definidas pelo utilizador facilitam a modelação de estruturas do tipo grelha de vigas ou treliça. As interseções de uma grelha plana ou espacial composta por linhas fornecem pontos de definição para nós e barras. Pode utilizar a malha de edifício para inserir objetos quando a captura de objeto está ativada com a opção 'Malha de edifício' (consulte o capítulo Capturas de objeto). Isto também pode ser controlado rapidamente com o botão na Barra de ferramentas CAD .

Estão predefinidos quatro tipos de grelha, que pode adaptar conforme necessário e utilizar para a introdução de dados.

Tipos predefinidos para grelhas de edifício

Na caixa de diálogo 'Nova malha de edifício', pode criar uma grelha definida pelo utilizador.

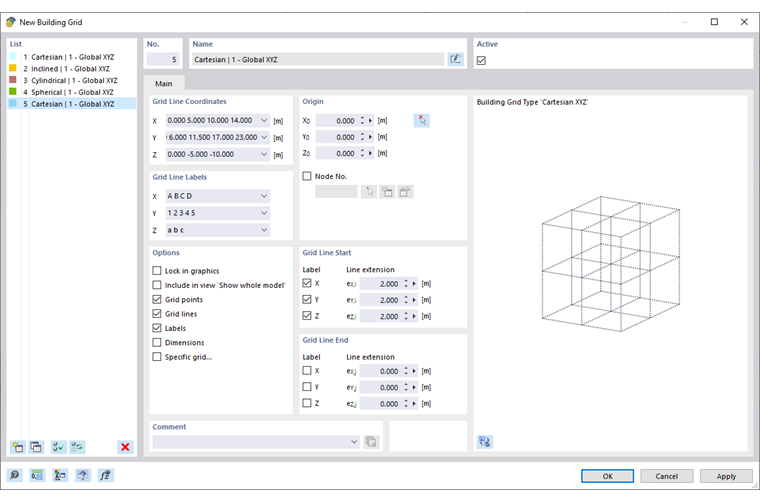

Caixa de diálogo "Nova grelha de edifício"

A caixa de verificação Ativo controla se a grelha selecionada é apresentada na janela de trabalho.

No separador Geral define as especificações básicas da malha de edifício.

Coordenadas das linhas de grelha

Introduza nesta secção as coordenadas de posição das linhas de grelha. Como separador, utilize sempre um espaço (consulte Caixa de diálogo 'Nova malha de edifício'). Certifique-se de que as coordenadas estão numa ordem contínua crescente ou decrescente.

Numa grelha regular, indique a coordenada da primeira linha. Em seguida, acrescente o número de linhas de grelha adicionais e multiplique o valor pela distância (exemplo: 4*5.000 significa "Quatro linhas adicionais, cada uma à distância de 5.000 m").

Se criar uma Grelha específica através de uma rotação (cilíndrica ou esférica), pode definir os ângulos de rotação e as distâncias nos campos de entrada adaptados.

Legendas das linhas de grelha

Indique nesta secção com que designações as linhas de grelha devem ser identificadas. As entradas predefinidas são automaticamente completadas quando introduz coordenadas na secção acima. Aqui também, a descrição fornece indicações úteis.

Origem

Defina o ponto zero da grelha num 'Nó' existente ou novo. Também pode colocar a origem em qualquer ponto, introduzindo as respetivas coordenadas ou definindo o ponto graficamente através do botão .

Opções

Nesta secção pode influenciar a representação da malha de edifício:

• Bloquear na representação gráfica: A grelha não pode ser deslocada graficamente.
• Considerar em 'Mostrar modelo completo': A grelha é apresentada na vista geral.
• Pontos de grelha: São apresentadas as interseções das linhas de grelha.
• Linhas de grelha: São apresentadas as linhas de grelha.
• Legendas: As legendas das linhas de grelha são apresentadas se as opções das 'Legendas' estiverem ativadas para o início e o fim das linhas de grelha.
• Dimensões: São apresentados os dimensionamentos dos pontos de grelha.
• Grelha específica: A grelha de linhas pode ser inclinada, rodada ou alinhada a um objeto de referência (consulte o separador Grelha específica).

Início da linha de grelha / Fim da linha de grelha

Com um 'Alongamento de linha', pode prolongar as linhas de grelha para além dos pontos de interseção limitadores das linhas. Indique em cada caso as dimensões para os eixos relevantes.

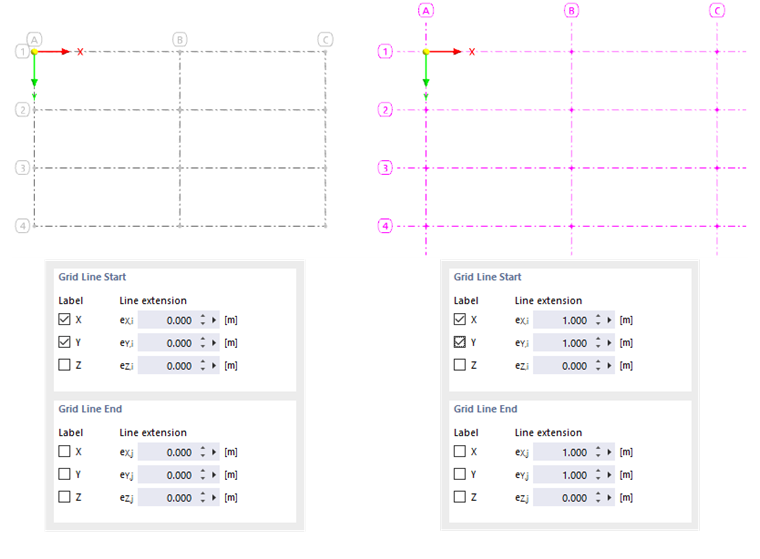

Grelhas sem extensão de linha (esquerda) e com extensão de linha (direita)

As caixas de verificação para a 'Designação' controlam se as legendas são apresentadas nas linhas de grelha e para que eixos e extremidades de linha isso deve acontecer.

Grelha específica

O separador Grelha específica é apresentado quando ativou a opção 'Grelha específica' no separador 'Geral'. Aqui pode alterar o tipo de grelha, rodar a grelha ou alinhá-la a outro objeto.

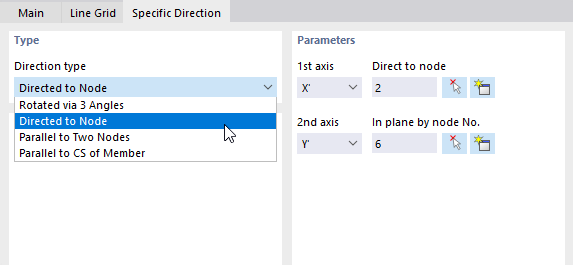

Alinhar especificamente a grelha do edifício

Tipos

O 'Tipo de grelha' descreve a forma geométrica básica da malha de edifício. Na lista estão disponíveis as seguintes opções:

• Cartesiano: A grelha é criada no sistema de coordenadas cartesiano.
• Inclinado: A grelha orientada ortogonalmente é rodada por um ângulo de inclinação.
• Cilíndrico: A grelha é criada através de uma rotação de pontos em torno do eixo Z.
• Esférico: A grelha é criada através de uma rotação de pontos em torno de dois eixos.

Defina o 'Sistema de coordenadas' ao qual a malha de edifício se refere. Pode selecionar um sistema de coordenadas definido pelo utilizador na lista ou criá-lo de novo com o botão .

O 'Tipo de rotação' define como deve ser efetuada a rotação da malha de edifício. Na lista estão disponíveis as seguintes opções:

• Rodado por 3 ângulos: Rotação da grelha em torno dos eixos globais com os ângulos α_X', α_Y' e α_Z'
• Orientado para o nó: Alinhamento dos eixos da grelha X' e Y' para um nó
• Paralelo a dois nós: Alinhamento da grelha à linha de ligação entre dois nós
• Paralelo ao SC da linha / Paralelo ao SC da barra: Alinhamento da grelha aos eixos locais de uma linha ou de uma barra

Parâmetro de rotação

Esta secção está adaptada ao 'Tipo de rotação'. Aqui pode definir os objetos ou os ângulos de rotação.

Ângulo de inclinação

Esta secção é apresentada para o tipo de grelha 'Inclinado'. Aqui pode definir os ângulos de rotação α em torno dos eixos X, Y e Z.
