Rastr budovy

Uživatelsky definované budovní rastry usnadňují modelování nosníkových roštů nebo mřížových konstrukcí. Průsečíky rovinného nebo prostorového rastru z linek nabízejí definiční body pro uzly a pruty. Budovní raster můžete využít k umísťování objektů, je-li uchopení objektu aktivováno s možností 'Budovní raster' (viz kapitola Uchopení objektu). To lze rychle ovládat také pomocí tlačítka Uchopení rastru budovy v Lišta nástrojů pro CAD .

Jsou přednastaveny čtyři typy rastrů, které můžete v případě potřeby upravit a použít pro zadávání.

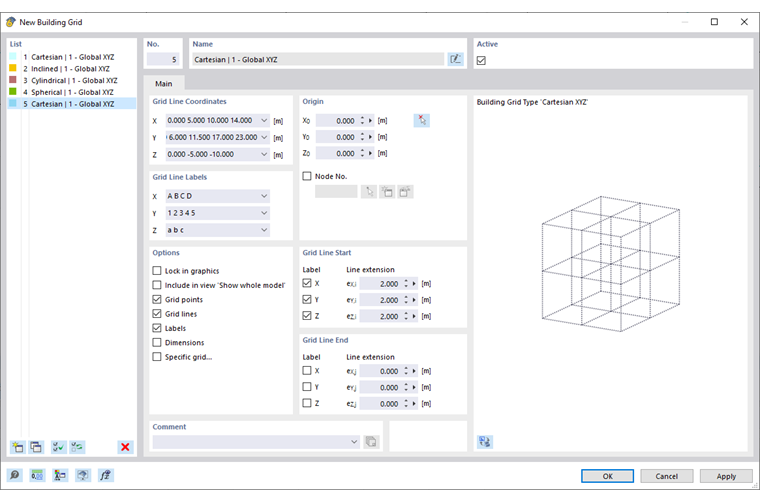

V dialogu 'Nový budovní raster' můžete vytvořit uživatelsky definovaný raster.

Tip

Pomocí tlačítka Rastr nové budovy na liště nástrojů pro CAD můžete definovat také nový budovní raster.

Zaškrtávací políčko Aktivní řídí, zda se vybraný raster zobrazuje v pracovním okně.

Na záložce Základní údaje provedete základní zadání pro budovní raster.

Souřadnice rastrových linek

V této části zadejte polohové souřadnice rastrových linek. Jako oddělovač použijte vždy mezeru (viz Dialog 'Nový budovní raster'). Dbejte na průběžně rostoucí nebo klesající pořadí souřadnic.

Při pravidelném rasteru zadejte souřadnici první linky. Poté zadejte počet dalších rastrových linek a vynásobte hodnotu vzdáleností (příklad: 4*5.000 znamená "čtyři další linky po 5.000 m").

Tip

Popis tlačítka vstupního řádku nabízí další vysvětlení k zadávání.

Pokud vytváříte Specifický raster pomocí natočení (válcové nebo kulové), můžete v přizpůsobených vstupních polích zadat úhly natočení a vzdálenosti.

Popisky rastrových linek

V této části zadejte, kterými označeními mají být rastrové linky opatřeny. Přednastavené položky se doplní automaticky, když do části výše vložíte souřadnice. I zde nabízí popis tlačítka užitečné rady.

Počátek

Nastavte nulový bod rastru do existujícího nebo nového 'uzlu'. Počátek můžete umístit také do libovolného bodu zadáním jeho souřadnic nebo graficky pomocí tlačítka Vybrat jednotlivě .

Možnosti

V této části můžete ovlivnit zobrazení budovního rastru:

  • Zamknout v grafice: Raster nelze graficky posouvat.
  • Zohlednit při 'Zobrazit celý model': Raster se zobrazí v celkovém pohledu.
  • Body rastru: Zobrazí se průsečíky rastrových linek.
  • Rastrové linky: Zobrazí se rastrové linky.
  • Označení: Popisky rastrových linek se zobrazí, jsou-li pro začátek a konec rastrové linky aktivovány možnosti 'Označení'.
  • Rozměry: Zobrazí se kótování bodů rastru.
  • Specifický raster: Linkový raster lze naklonit, natočit nebo zarovnat na referenční objekt (viz záložka Specifický raster).

Začátek rastrové linky / Konec rastrové linky

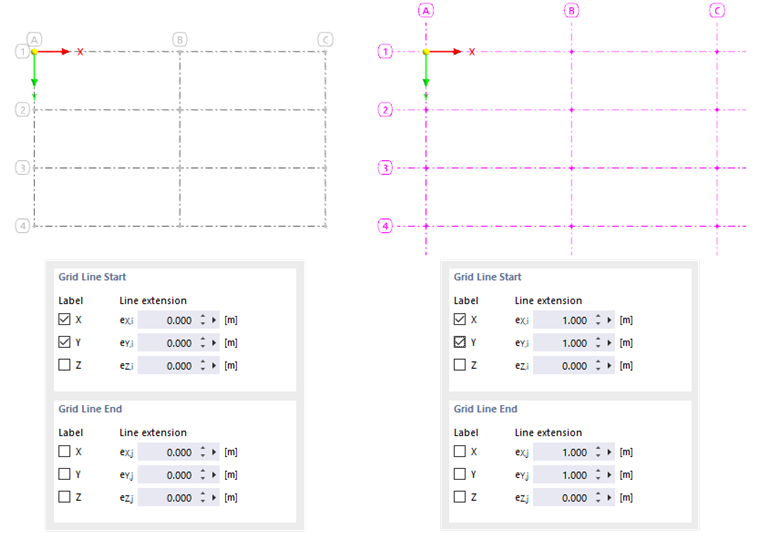

Pomocí 'Prodloužení linky' můžete rastrové linky prodloužit přes hraniční průsečíky linek. Zadejte rozměry pro příslušné osy.

Zaškrtávací políčka pro 'Označení' řídí, zda se popisky u rastrových linek zobrazí a pro které osy a konce linek k tomu má dojít.

Specifický raster

Záložka Specifický raster se zobrazí, pokud jste na záložce 'Základní údaje' zaškrtli možnost 'Specifický raster'. Zde můžete změnit typ rastru, raster natočit nebo zarovnat na jiný objekt.

Typy

'Typ rastru' popisuje základní geometrický tvar budovního rastru. V seznamu lze vybrat následující možnosti:

  • Kartézský: Raster se vytvoří v kartézském souřadnicovém systému.
  • Šikmý: Kolmo uspořádaný raster se natočí o úhel sklonu.
  • Válcový: Raster se vytvoří natočením bodů kolem osy Z.
  • Kulový: Raster se vytvoří natočením bodů kolem dvou os.

Nastavte 'souřadnicový systém', na který se budovní raster vztahuje. Můžete vybrat uživatelsky definovaný souřadný systém ze seznamu nebo vytvořit nový pomocí tlačítka Nový .

Informace

U uživatelsky definovaného souřadného systému UVW určují osy U a V základní rovinu budovního rastru. Osa W je kolmá k této rovině. Pokud se budovní raster nevytvoří správně, zkontrolujte orientace os souřadnicového systému.

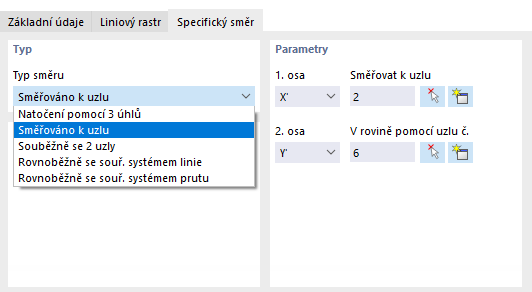

'Typ natočení' určuje, jak má proběhnout natočení budovního rastru. V seznamu lze vybrat následující možnosti:

  • Natočeno pomocí 3 úhlů: Natočení rastru kolem globálních os s úhly αX', αY' a αZ'
  • Směrováno k uzlu: Orientace os rastru X' a Y' k uzlu
  • Rovnoběžně se dvěma uzly: Orientace rastru k spojnici dvou uzlů
  • Rovnoběžně se SS linky / Rovnoběžně se SS prutu: Orientace rastru k lokálním osám linky resp. prutu

Parametry natočení

Tato část je přizpůsobena 'typu natočení'. Zde můžete zadat objekty nebo úhly natočení.

Úhel sklonu

Tato část se zobrazuje u typu rastru 'Šikmý'. Zde můžete zadat úhly natočení α kolem os X, Y a Z.
