Cargas nodais são forças, momentos ou massas que atuam sobre os nós.
Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.
Base
O separador Geral gere os parâmetros básicos da carga.
Categorias

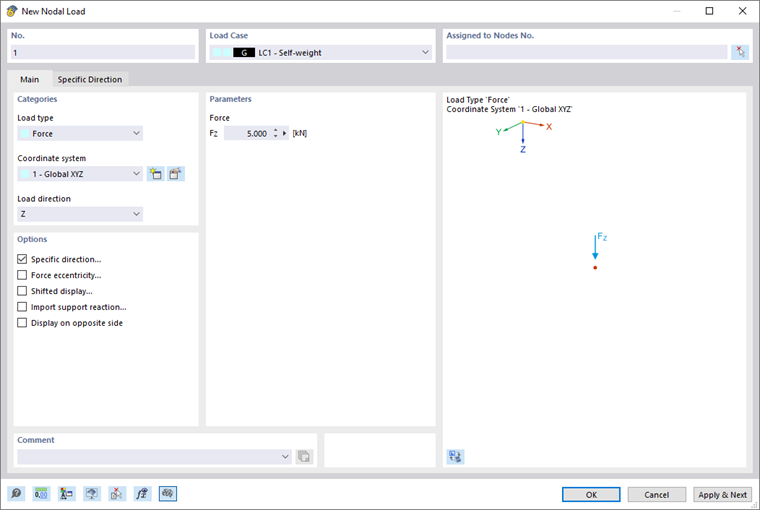

Estão disponíveis as seguintes opções na lista 'Tipo de carga':
- Força: A carga é uma quantidade direcionada.
- Momento: A carga é o produto da força mais o braço de alavanca.
- Componentes: A força ou o momento pode ser descrito por partes das quantidades que se referem aos eixos do sistema de coordenadas global ou definido pelo utilizador.
- Massa: A massa é a propriedade da matéria para Análises dinâmicas.
Se a carga nodal não se refere ao 'Sistema de coordenadas' XYZ global, pode seleccionar um sistema de coordenadas definido pelo utilizador ou criar um novo.
Selecione a 'Direção da carga' na lista para definir o efeito da carga. Estão disponíveis para seleção as três direções dos eixos globais X, Y e Z e as direções U, V e W para os sistemas de coordenadas definidos pelo utilizador.
propriedades
Especifique o valor de carga da força, momento ou massa. Para o tipo de carga 'Componentes', pode proporcionalizar os valores da carga.
Opções
Utilize as caixas de seleção nesta secção de diálogo para definir outras propriedades da carga nodal. Dependendo da seleção, pode ser ativada a {%>Excentricidade da força, a {%>
Pode influenciar a visualização do vector de carga com a opção 'Mostrar no lado oposto'.
Direção específica

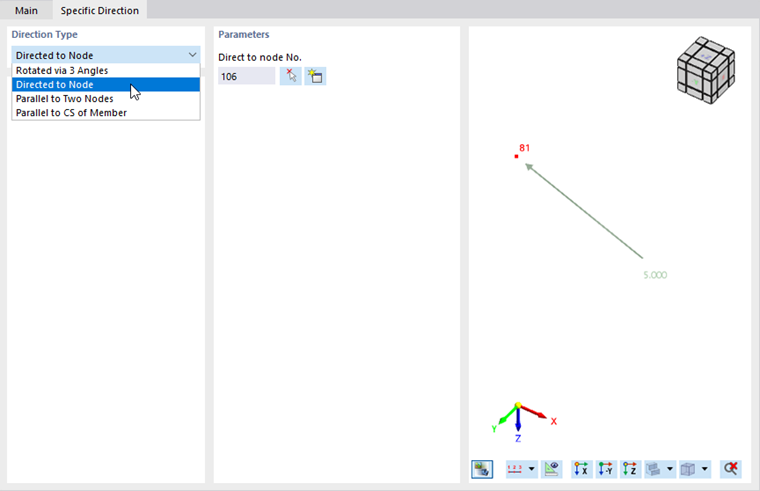

O separador Direcção específica permite orientar a carga nodal independentemente de um sistema de coordenadas.
Selecione o 'Tipo de direção' na lista. Na secção de diálogo 'Parâmetros', pode depois rodar a carga sobre os eixos X, Y e Z, direcioná-la para um ou dois nós ou disponibilizá-la paralelamente a uma barra. Seleccione os objectos de referência graficamente com o botão
.
excentricidade da força

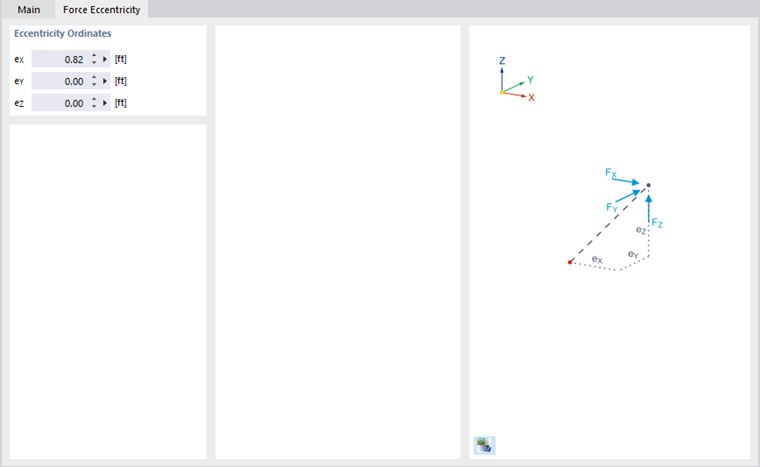

Se a carga não actua directamente sobre o nó, pode especificar uma excentricidade no separador Excentricidade da força.
Introduz as 'Ordenadas de excentricidade'. As distâncias referem-se às direções globais X, Y e Z. No caso de um sistema de coordenadas definido pelo utilizador, as excentricidades estão relacionadas com os eixos X'Y'Z' rodados.
Apresentação deslocada

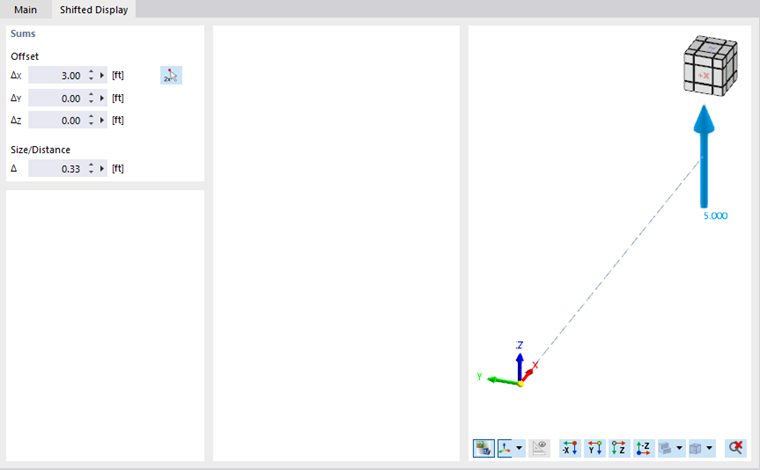

No separador Apresentação deslocada , o utilizador pode definir configurações para melhorar a visualização da carga nodal.
Em contraste com a {%>Não existem momentos adicionais. Especifique o 'Desvio' nas direções globais.
Utilize a caixa de texto 'Tamanho/distância' para ajustar o tamanho de visualização da seta de carga.

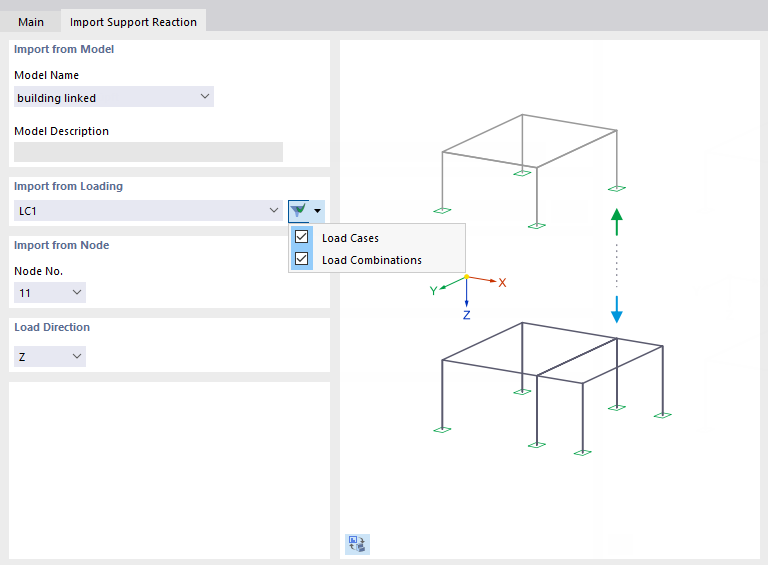

Importar reação de apoio
O separador Importar reação de apoio permite importar a força de apoio ou o momento de apoio de um nó de outro modelo como carga. Por exemplo, é possível analisar modelos 2D através da transferência de cargas de piso para piso.
Importar do modelo
Na lista 'Nome do modelo', seleccione o modelo a partir do qual pretende importar uma reação de apoio ("modelo original"). Este modelo deve estar localizado no mesmo projeto Dlubal e tem de ter um ID de modelo diferente (ver Capítulo Parâmetros do modelo ).
Importar do carregamento
Todos os casos de carga e combinações de carga disponíveis no modelo original estão disponíveis para selecção na lista. As combinações de resultados e as situações de dimensionamento não estão disponíveis porque as reações de apoio envolventes não podem ser importadas. Utilize o botão da lista
para filtrar as entradas (ver figura acima).
Não importa se os resultados do caso de carga ou da combinação de cargas estão disponíveis no modelo original. Durante o cálculo, os resultados relevantes são determinados automaticamente em segundo plano.
Importar do nó
Na lista, seleccione o número do nó apoiado cuja força de apoio ou momento de apoio pretende importar. Com o {%>
Direção da carga
Selecione o eixo global cujo componente da reação de apoio é para ser considerado durante a importação.
