Obciążenia węzłowe to siły, momenty lub masy działające na węzły.
Z listy należy wybrać 'Przypadek obciążenia', do którego ma zostać przypisane obciążenie.
Łącznie

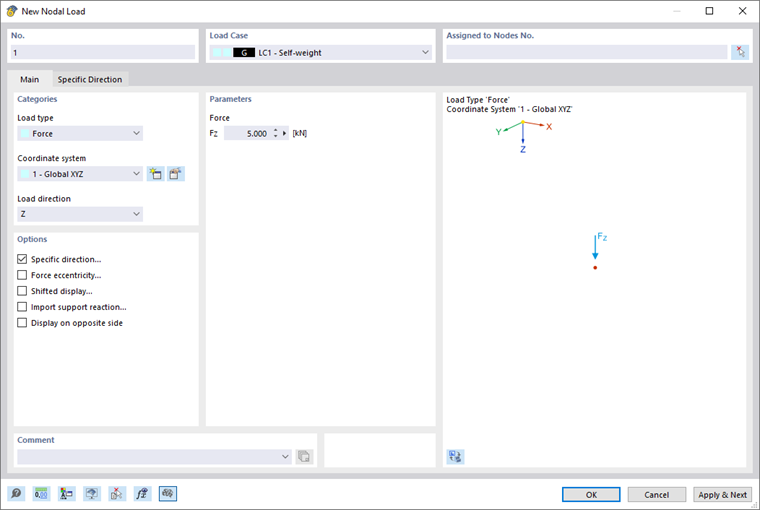

Zakładka Główne umożliwia zarządzanie podstawowymi parametrami obciążeń.
Kategorie
Na liście 'Typ obciążenia' dostępne są następujące opcje:
- Siła: Obciążenie jest wielkością wektorową.
- Moment: Obciążenie jest iloczynem siły i ramienia siły.
- Składowe: Siłę lub moment można wyrazić przez ich składowe odnoszące się do osi globalnego lub zdefiniowanego przez użytkownika układu współrzędnych.
- Masa: Masa jest właściwością materii uwzględnianą w Analizach dynamicznych.
Jeżeli obciążenie węzłowe nie odnosi się do globalnego 'Układu współrzędnych' XYZ, można wybrać z listy lub utworzyć nowy układ współrzędnych zdefiniowany przez użytkownika.
Aby określić kierunek działania obciążenia, należy wybrać z listy 'Kierunek obciążenia'. Do wyboru dostępne są trzy kierunki globalnego układu współrzędnych X, Y i Z, a w przypadku układu zdefiniowanego przez użytkownika - kierunki U, V i W.
Parametry
Określ wartość obciążenia siłą, momentem lub masą. W przypadku typu obciążenia 'Składowe' wielkości obciążenia można wprowadzić proporcjonalnie.
Opcje
Przy użyciu pól wyboru w tej sekcji okna można zdefiniować dalsze właściwości obciążenia węzłowego. W zależności od wyboru zostają dodane zakładki Określony kierunek, Mimośród siły, Wyświetlanie z przesunięciem lub Importuj reakcję podporową.
Za pomocą opcji 'Wyświetlanie po przeciwnej stronie' można wpływać na wyświetlanie wektora obciążenia.
Określony kierunek
Zakładka Określony kierunek umożliwia zorientowanie obciążenia węzłowego niezależnie od układu współrzędnych.
Z listy należy wybrać 'Typ kierunku'. Im Abschnitt 'Parameter' können Sie dann die Last um die Achsen X, Y und Z drehen, auf einen oder zwei Knoten ausrichten oder parallel zu einem Stab anordnen. Wählen Sie die Bezugsobjekte über die Schaltfläche
, aby zastosować grubość z określonej powierzchni w oknie graficznym.
Mimośród siły

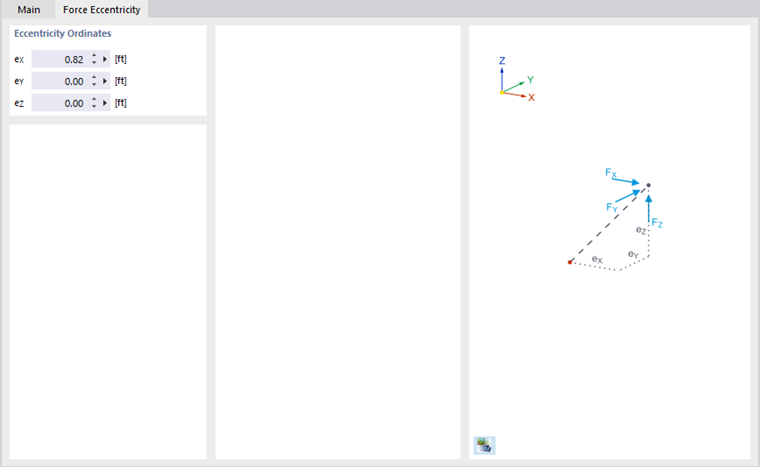

Jeżeli obciążenie nie działa bezpośrednio na węzeł, w zakładce Mimośród siły można określić mimośród.
Wprowadź 'Rzędne mimośrodu'. Odległości odnoszą się do globalnych kierunków X, Y i Z. W przypadku układu współrzędnych zdefiniowanego przez użytkownika mimośrody odnoszą się do obróconych osi X'Y'Z'.
Wyświetlanie z przesunięciem

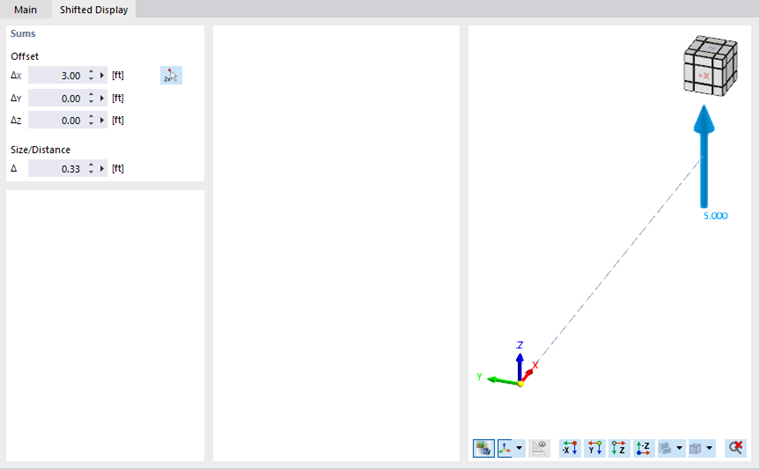

W zakładce Wyświetlanie z przesunięciem można wprowadzić ustawienia poprawiające wyświetlanie obciążenia węzłowego.
W przeciwieństwie do mimośrodu siły obciążenie jest przesuwane tylko w celu wyświetlenia graficznego. Nie powstają przy tym dodatkowe momenty. Określ 'Odsunięcie' w kierunkach globalnych.
Za pomocą pola wprowadzania 'Rozmiar/Odległość' można dostosować rozmiar wyświetlanej strzałki obciążenia.
Importuj reakcję podporową
Zakładka Importuj reakcję podporową umożliwia importowanie siły podporowej lub momentu podporowego węzła z innego modelu jako obciążenia. So können Sie beispielsweise 2D-Modelle untersuchen, indem Sie die Lasten stockwerkweise übertragen.

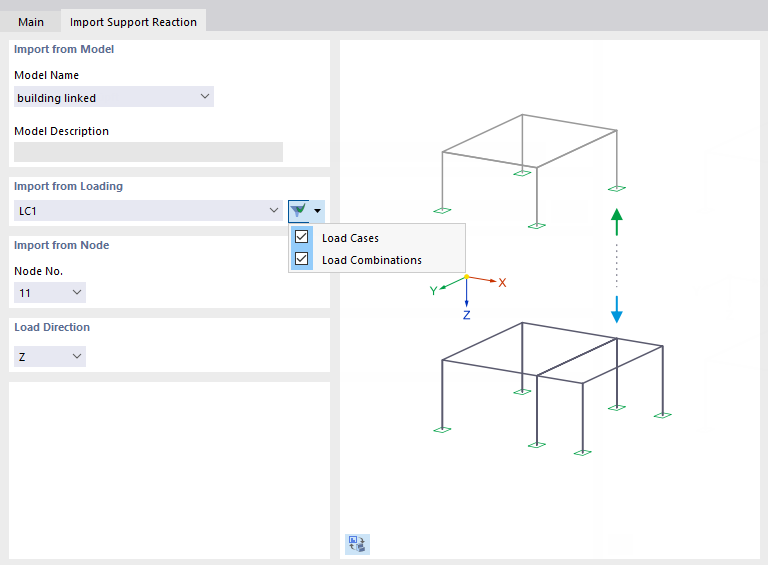

Importuj z modelu
Z listy 'Nazwa modelu' należy wybrać model, z którego ma zostać zaimportowana reakcja podporowa („oryginalny model”). Dieses Modell muss sich im gleichen Dlubal-Projekt befinden und eine andere Modell-ID haben (siehe Kapitel Modellparameter ).
Importuj z obciążenia
Na liście dostępne są wszystkie przypadki obciążeń i kombinacje obciążeń występujące w oryginalnym modelu. Kombinacje wyników i sytuacje obliczeniowe nie są dostępne, ponieważ nie można zaimportować obwiedni reakcji podporowych. W tabeli
können Sie die Einträge filtern (siehe Bild oben).
Nie ma znaczenia, czy w oryginalnym modelu dostępne są wyniki przypadku obciążenia lub kombinacji obciążeń. Podczas obliczeń odpowiednie wyniki są automatycznie obliczane w tle.
Importuj z węzła
Z listy należy wybrać numer podpartego węzła, którego siła podporowa lub moment podporowy mają zostać zaimportowane. Za pomocą opcji Typ obciążenia w zakładce 'Główne' można określić, czy importowana jest siła czy moment.
Kierunek obciążenia
Wybierz oś globalną, której składowa reakcji podporowej ma zostać uwzględniona podczas importu.
