Criar barras paralelas

A função Criar barras paralelas no menu Ferramentas → Modificar barras oferece várias possibilidades para copiar barras selecionadas em paralelo. Alternativamente, utilize o botão Barra paralela na barra de ferramentas CAD (ver imagem Ferramentas de modelagem ).

Sugestão

Também é possível deslocar barras em paralelo sem selecioná-las previamente. Defina os parâmetros na janela de diálogo 'Nova barra paralela com deslocamento' e, em seguida, clique nas barras.

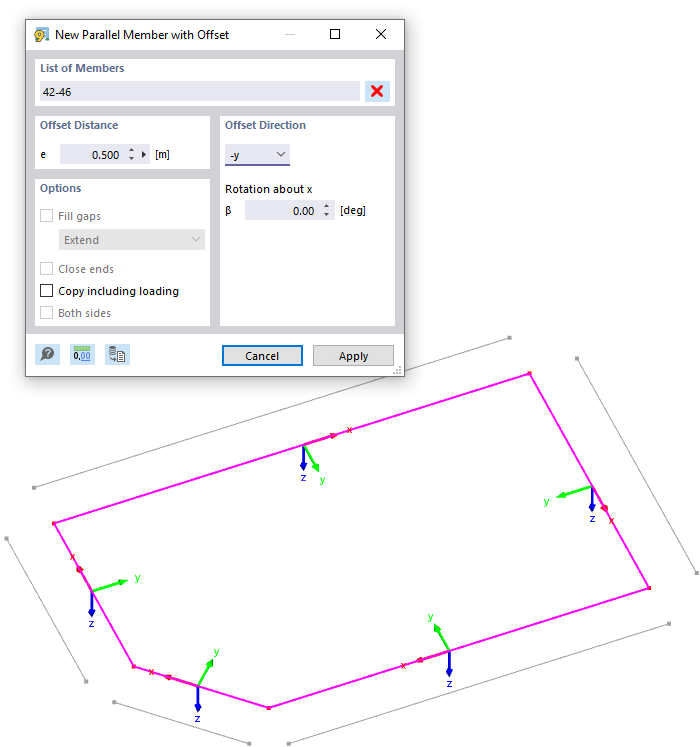

A imagem a seguir mostra várias barras cujas cópias são deslocadas para fora com uma distância de 50 cm.

Distância de deslocamento

Indique a distância com a qual deseja copiar as barras.

Direção do deslocamento

Selecione na lista o eixo local na direção do qual a cópia deve ser criada. O deslocamento é possível na direção positiva ou negativa do eixo. Para orientação, são exibidos os sistemas de eixos locais das barras.

Se as barras copiadas não estiverem no plano xz ou yz dos objetos originais, indique a 'Rotação em torno de x'. Um ângulo β positivo gira as cópias no sentido horário em torno dos eixos positivos das barras x.

Opção

As funções nesta seção ainda estão em preparação. Elas deverão permitir conectar as cópias às barras originais. Opcionalmente, você pode 'Copiar também a carga', que está atribuída às barras em todos os casos de carga.
