Równoległe pręty

Funkcja Utworzyć pręty równoległe , menu Narzędzia → Modyfikować pręty , udostępnia różne opcje kopiowania wybranych prętów równoległych. Alternatywnie można użyć przycisku na pasku narzędzi CAD (patrz ilustracja Narzędzia modelowania ).

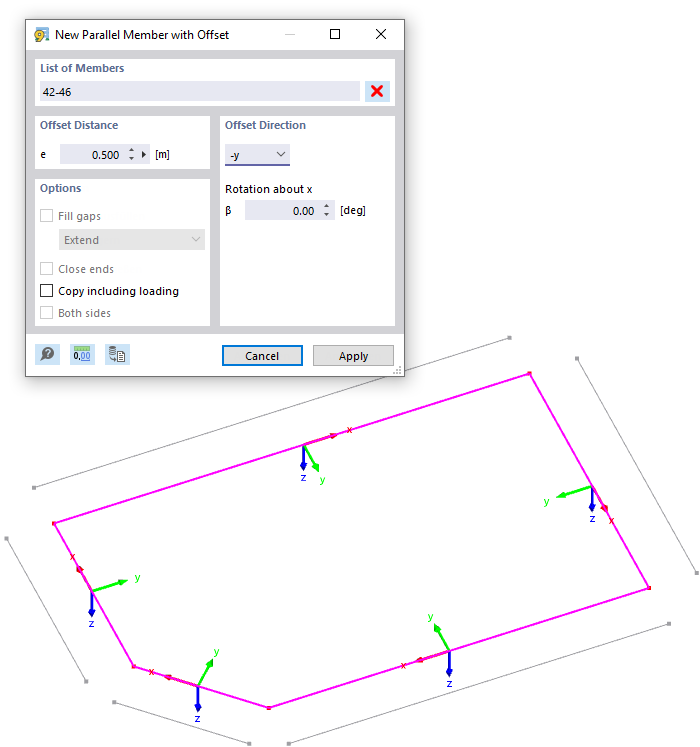

Poniższy rysunek przedstawia kilka prętów, których kopie są odsunięte na zewnątrz w odległości 50 cm.

Zdefiniuj pręty równoległe z odsunięciem

Odległość odsunięcia

Wprowadź odległość, na jaką mają zostać skopiowane pręty.

Kierunek odsunięcia

Należy wybrać z listy oś lokalną, w kierunku której ma zostać utworzona kopia. Offsety są możliwe w kierunku dodatniej lub ujemnej osi. W celu orientacji wyświetlane są lokalne układy osi prętów.

Jeżeli skopiowane pręty nie leżą w płaszczyźnie xz lub yz oryginalnych obiektów, należy określić 'Obrót względem x'. Dodatni kąt β powoduje obrót kopii zgodnie z ruchem wskazówek zegara wokół dodatnich osi pręta x.

Opcje

Funkcje opisane w tej sekcji okna dialogowego są nadal w przygotowaniu. Z założenia umożliwiają one połączenie kopii z prętami pierwotnymi. Opcjonalnie można zastosować 'Kopiować z obciążeniem' przypisane do prętów we wszystkich przypadkach obciążeń.
