Crear barras paralelas

La función Crear barras paralelas en el menú Extras → Modificar barras ofrece diversas posibilidades para copiar barras seleccionadas de forma paralela. Alternativamente, utilice para ello el botón Barra paralela en la barra de herramientas CAD (véase la imagen Herramientas de modelado ).

Consejo

También puede desplazar barras en paralelo sin seleccionarlas previamente. Defina los parámetros en el cuadro de diálogo 'Nueva barra paralela con desviación' y haga clic a continuación en las barras.

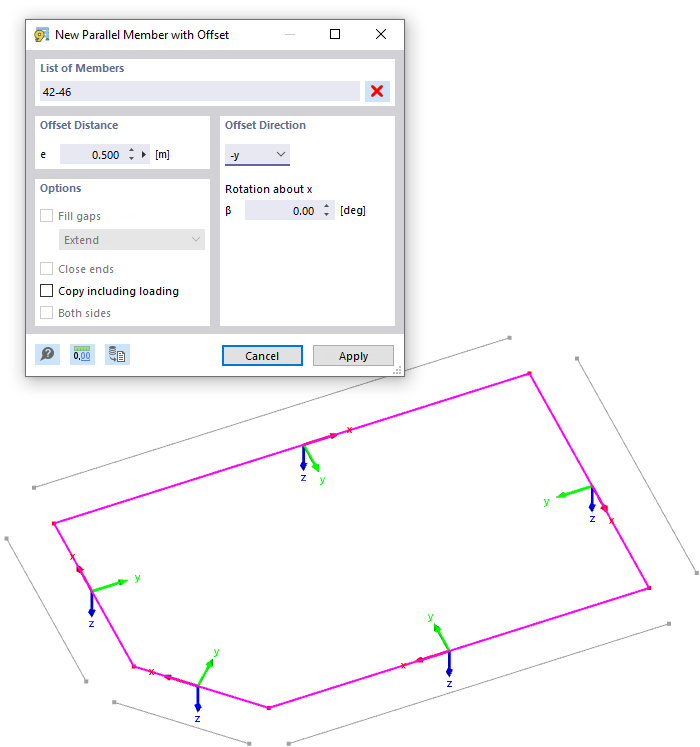

La siguiente imagen muestra varias barras cuyas copias se desplazan hacia el exterior a una distancia de 50 cm.

Distancia de desviación

Introduzca la distancia con la que desea copiar las barras.

Dirección de la desviación

Seleccione en la lista el eje local en cuya dirección debe crearse la copia. La desviación es posible en la dirección positiva o negativa del eje. Para la orientación se muestran los sistemas de ejes locales de las barras.

Si las barras copiadas no se encuentran en el plano xz o yz de los objetos originales, introduzca la 'Rotación alrededor de x'. Un ángulo β positivo rota las copias en el sentido de las agujas del reloj alrededor de los ejes de barra positivos x.

Opciones

Las funciones de esta sección aún están en preparación. Deberían permitir conectar las copias con las barras originales. Opcionalmente, puede 'copiar también la carga' asignada a las barras en todos los casos de carga.
