Funkce Vytvořit rovnoběžné pruty v hlavní nabídce Nástroje → Upravit pruty nabízí různé možnosti pro souběžné kopírování vybraných prutů. Alternativně můžete použít tlačítko
v panelu nástrojů CAD (viz obrázek
Nástroje pro modelování
).

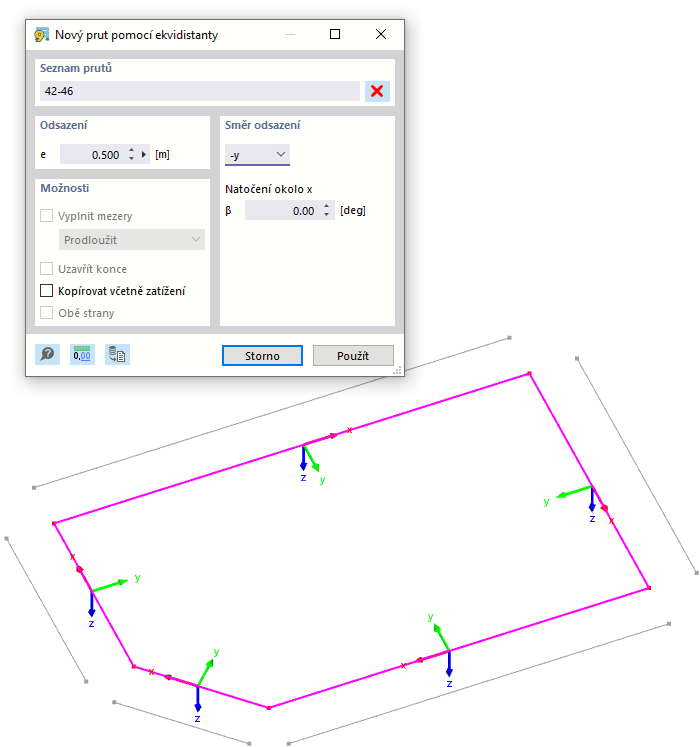

Na následujícím obrázku je několik prutů, jejichž kopie jsou odsazeny směrem ven ve vzdálenosti 50 cm.
Odsazení
Zadejte vzdálenost, o kterou se mají pruty kopírovat.
Směr odsazení
V seznamu vybereme lokální osu, v jejímž směru se má kopie vytvořit. Odsazení je možné v kladném nebo záporném směru osy. Pro orientaci se zobrazí lokální osové systémy prutů.
Pokud zkopírované pruty neleží v rovině xz nebo yz původních objektů, je třeba zadat 'natočení okolo x'. Při kladném úhlu β se kopie natočí ve směru hodinových ručiček okolo kladných os prutu x.
Možnosti
Funkce v této sekci se teprve připravují. Mají umožnit spojení kopií s původními pruty. Volitelně je možné 'Kopírovat včetně zatížení' přiřazené prutům ve všech zatěžovacích stavech.
