Chanfrar e arredondar

Os cantos no modelo podem resultar em picos de momentos. O RSTAB oferece duas funções através das quais pode ajustar os cantos utilizando bordas chanfradas ou arredondamentos poligonais. Estas estão disponíveis no menu Ferramentas → Modificar barras. Em alternativa, pode utilizar o botão ou na barra de ferramentas CAD (ver figura Ferramentas de modelação ).

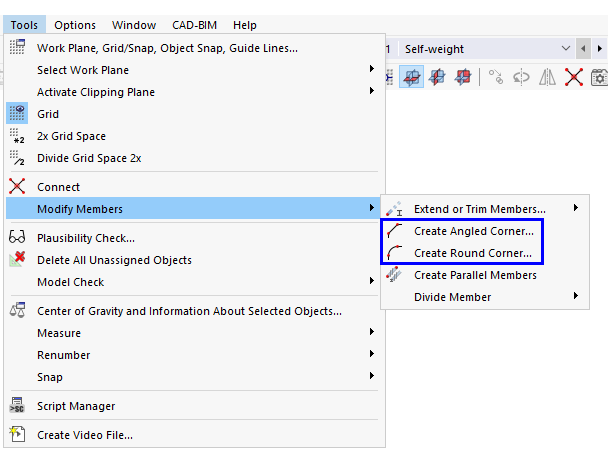

Funções para ajustar os cantos

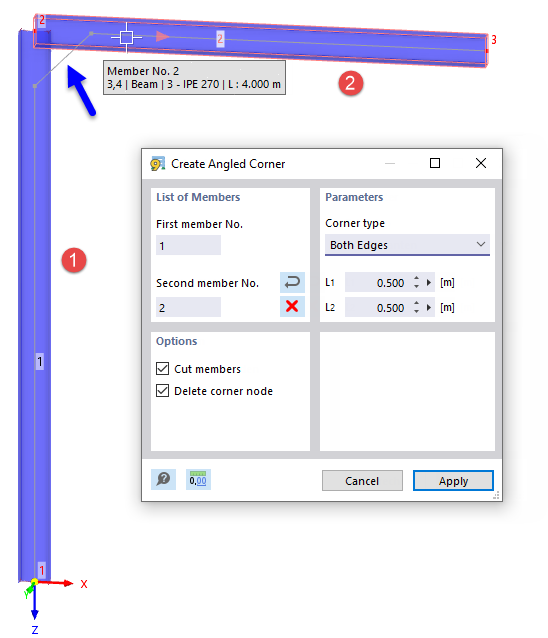

Criar canto angular

A função Criar canto inclinado cria uma nova barra na área do canto, cortando a borda no nó do canto.

Criar canto angular

lista de barras

Seleccione as barras uma após a outra na janela de trabalho através do clique do rato, ou introduza os números das barras. Utilize o botão para alterar a ordem dos números das barras. O botão elimina os números das barras.

Propriedades

Na lista pendente, encontram-se disponíveis dois tipos de canto para criar o chanfro:

• Ambas as bordas: A primeira barra é encurtada pelo comprimento L₁, a segunda barra pelo comprimento L₂.
• Borda e ângulo: A primeira barra é encurtada no comprimento L₁. Está unida à segunda barra pelo ângulo α. O ângulo refere-se ao sistema de coordenadas que é orientado no sentido horario.

Opções

Se a caixa de selecção 'Cortar barras' se encontra seleccionada, os comprimentos projectados das barras originais serão eliminados na área de canto após ser criado o chanfro.

A opção 'Eliminar nó de canto' também elimina o nó na intersecção original.

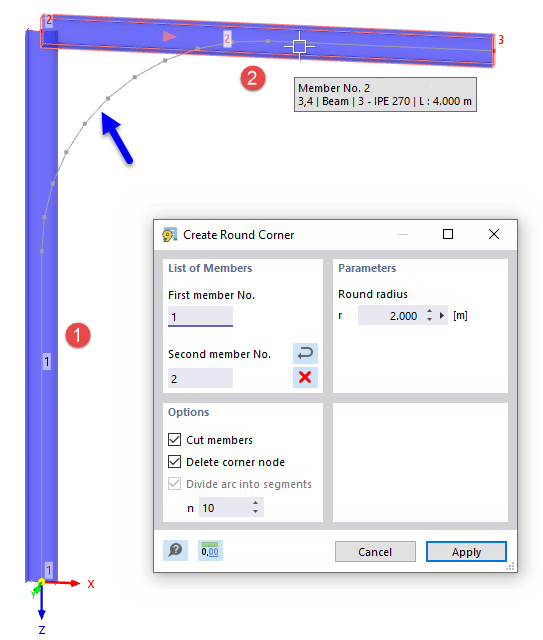

Criar um canto arredondado

A função Criar canto arredondado cria um novo arco com forma de polígono na interseção de duas barras e arredonda os cantos.

Criar um canto arredondado

lista de barras

Seleccione as barras uma após a outra na janela de trabalho através do clique do rato, ou introduza os números das barras. Utilize o botão para alterar a ordem dos números das barras. O botão elimina os números das barras.

Propriedades

Especifique o raio de concavidade r do arco a ser criado entre as barras.

Opções

Se a caixa de selecção 'Cortar barras' se encontra seleccionada, os comprimentos projectados das barras originais serão eliminados na área de canto após a criação do arredondamento.

A opção 'Eliminar nó de canto' também elimina o nó na intersecção original.

O valor n abaixo da caixa de selecção 'Dividir arco em segmentos' controla quantos segmentos rectas são criados quando o arco é modelado.
