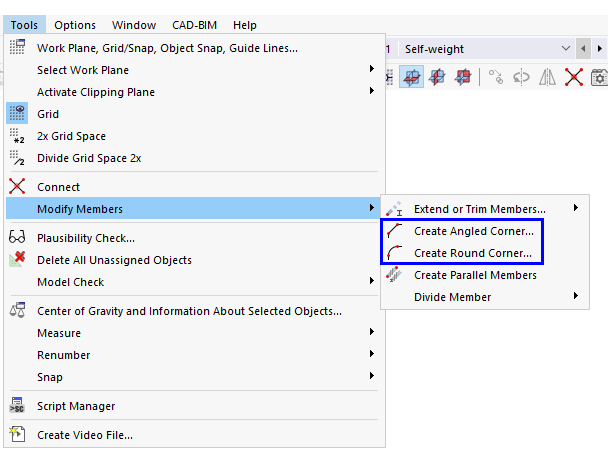

Les coins du modèle peuvent entraîner des pics de moments. RSTAB propose deux fonctionnalités permettant d'ajuster les coins au moyen de bords brisés ou de congés polygonaux. Elles sont disponibles dans le menu Extras → Modifier les barres. Vous pouvez également utiliser le bouton
ou
dans la barre d’outils CAO (voir image
Modellierungstools
).

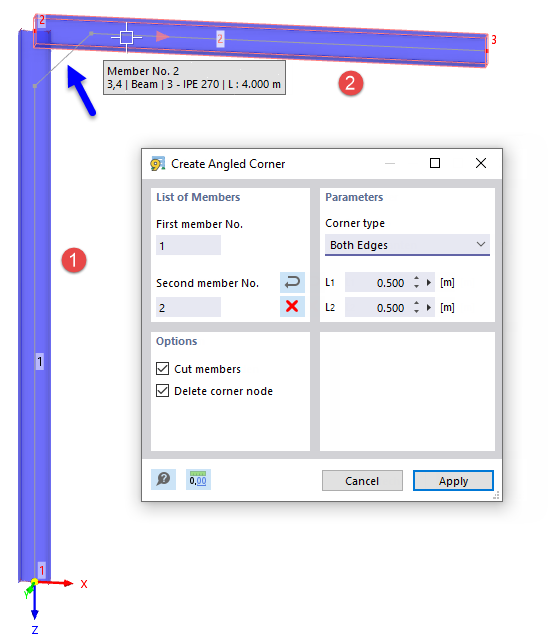

Coin angulé
La fonctionnalité Coin angulé crée une nouvelle barre dans la zone du coin et coupe ainsi le bord au nœud de coin.
Liste des barres
Sélectionnez les barres successivement dans la fenêtre de travail par clic de souris ou saisissez les numéros de barre. Vous pouvez modifier l'ordre des numéros de barre à l'aide du bouton
. Le bouton
supprime les numéros de barre.
Paramètres
La liste propose deux possibilités pour créer l'angulation :
- Les deux bords : la première barre est raccourcie de la longueur L1, la deuxième barre de la longueur L2.
- Bord et angle : la première barre est raccourcie de la longueur L1. L'assemblage avec la deuxième barre s'effectue sous l'angle α. Il est référencé par rapport à un système de coordonnées tournant dans le sens direct.
Options
Si la case « Couper les barres » est activée, les proéminences des barres d'origine dans la zone du coin sont supprimées après la création de l'angulation.
L'option « Supprimer les nœuds de coin » supprime également le nœud à l'intersection d'origine.

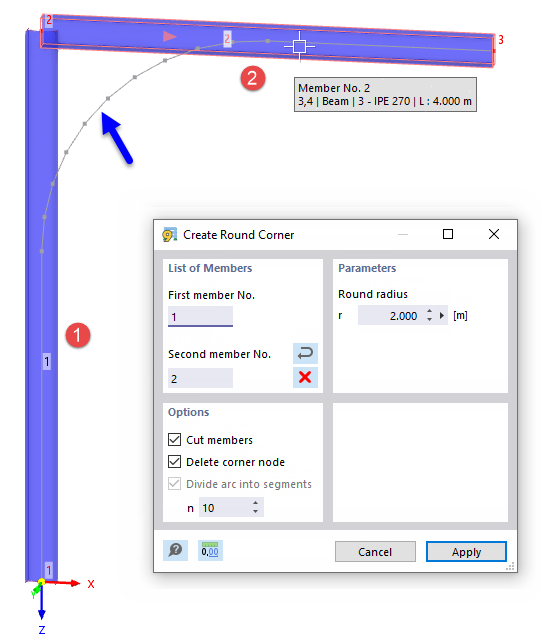

Arrondir le coin
La fonctionnalité Arrondir le coin crée un nouvel arc de type polygonal à l'intersection de deux barres et arrondit ainsi la zone du coin.
Liste des barres
Sélectionnez les barres successivement dans la fenêtre de travail par clic de souris ou saisissez les numéros de barre. Vous pouvez modifier l'ordre des numéros de barre à l'aide du bouton
. Le bouton
supprime les numéros de barre.
Paramètres
Indiquez le rayon d'arrondi r de l'arc à créer entre les barres.
Options
Si la case « Couper les barres » est activée, les proéminences des barres d'origine dans la zone du coin sont supprimées après la création du congé.
L'option « Supprimer les nœuds de coin » supprime également le nœud à l'intersection d'origine.
La valeur n sous la case « Diviser l'arc en segments » détermine le nombre de segments droits créés lors de la modélisation de l'arc.
