Fazowania i zaokrąglenia

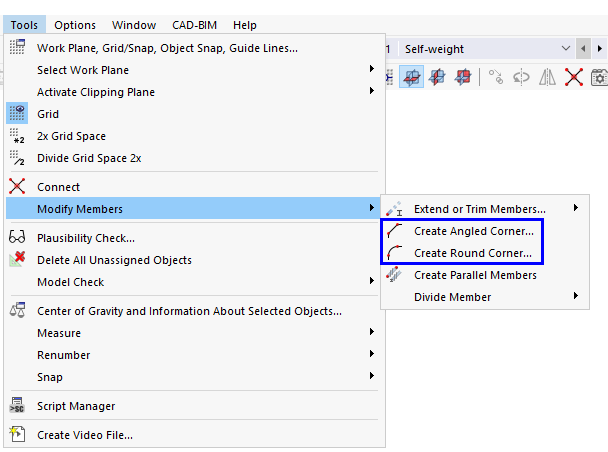

Narożniki w modelu mogą powodować powstanie maksymalnych momentów. Program RSTAB oferuje dwie funkcje, dzięki którym można dostosowywać naroża za pomocą fazowanych krawędzi lub zaokrągleń wielokątnych. Są one dostępne w menu NarzędziaModyfikować pręty. Alternatywnie można użyć przycisku Utwórz fazowane naroże lub Utwórz zaokrąglone naroże na pasku narzędzi CAD (patrz ilustracja Narzędzia modelowania ).

Wskazówka

Nie trzeba wybierać prętów przed wywołaniem funkcji.

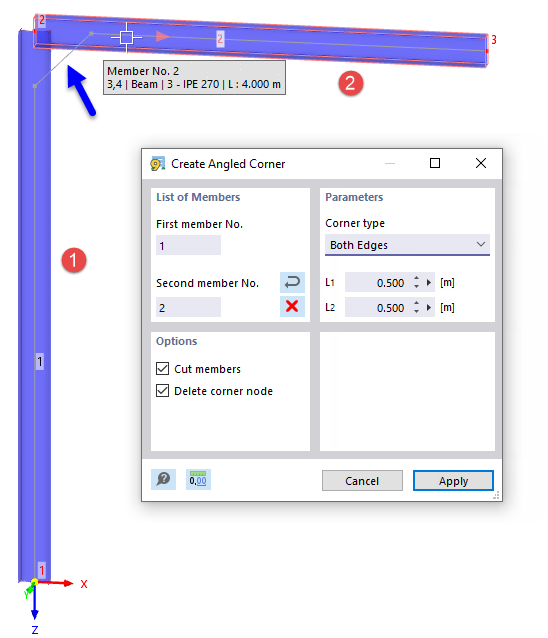

Utwórz fazowane naroże

Funkcja Utworzyć fazowane naroże tworzy nowy pręt w obszarze narożnym, odcinając krawędź w węźle narożnym.

wykaz prętów

W tym celu należy wybrać pręty jeden po drugim w oknie roboczym za pomocą myszy lub wprowadzić numery prętów. Za pomocą przycisku Odwrócić można zmieniać kolejność numerów prętów. Przycisk Usuń usuwa numery prętów.

Wskazówka

Przed kliknięciem drugiego pręta należy ustawić 'Parametry' i 'Opcje'. Nowy pręt można sprawdzić w podglądzie (patrz ilustracja powyżej).

Parametry

Na liście rozwijanej dostępne są dwa typy naroży do utworzenia fazowania:

  • Obie krawędzie: Pierwszy pręt jest skrócony o długość L1, drugi pręt o długość L2.
  • Krawędź i kąt: Pierwszy pręt zostaje skrócony o długość L1. Jest on połączony z drugim prętem za pomocą kątownika α. Kąt jest odniesiony do prawoskrętnego układu współrzędnych.

Opcje

Jeżeli pole wyboru 'Pociąć pręty', po utworzeniu fazy zostaną usunięte długości wystające pierwotnych prętów w obrębie naroża.

Opcja 'Usunąć węzeł narożny' usuwa również węzeł w pierwotnym punkcie przecięcia.

Informacje

Fazy można również tworzyć dla prętów, które nie są ze sobą połączone, ale przecinają je na swoich przedłużeniach.

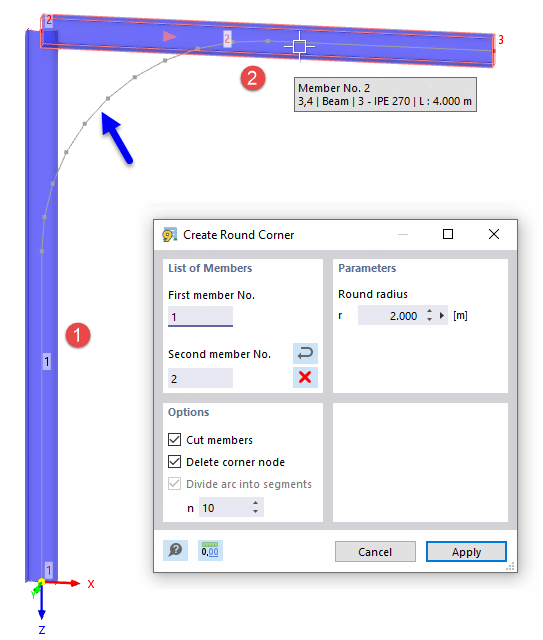

Utwórz zaokrąglone naroże

Funkcja Utwórz zaokrąglony naroże tworzy nowy wielokątny łuk na przecięciu dwóch prętów i zaokrągla naroże.

wykaz prętów

W tym celu należy wybrać pręty jeden po drugim w oknie roboczym za pomocą myszy lub wprowadzić numery prętów. Za pomocą przycisku Odwrócić można zmieniać kolejność numerów prętów. Przycisk Usuń usuwa numery prętów.

Wskazówka

Przed kliknięciem drugiego pręta należy ustawić 'Parametry' i 'Opcje'. Nowy pręt można sprawdzić w podglądzie (patrz ilustracja powyżej).

Parametry

Określ promień zaokrąglenia r łuku, który ma zostać utworzony między prętami.

Opcje

Jeżeli pole wyboru 'Obciąć pręty', po utworzeniu zaokrąglenia długości wystające pierwotnych prętów zostaną usunięte w obrębie naroża.

Opcja 'Usunąć węzeł narożny' usuwa również węzeł w pierwotnym punkcie przecięcia.

Wartość n poniżej pola wyboru 'Podzielić łuk na segmenty' określa, ile prostych segmentów zostanie utworzonych podczas modelowania łuku.
