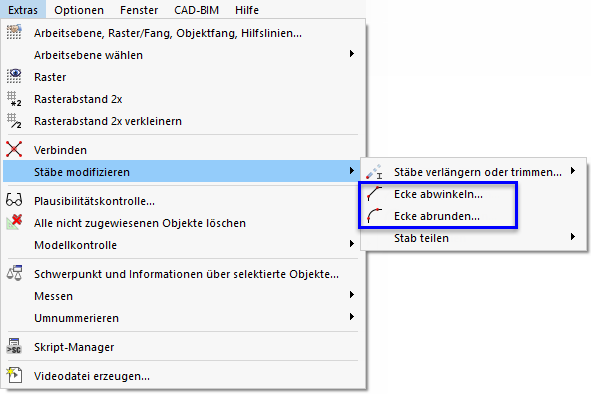

Ecken im Modell können zu Momentenspitzen führen. RSTAB bietet zwei Funktionen an, mit denen Sie Ecken durch gebrochene Kanten oder polygonale Ausrundungen anpassen können. Sie sind im Menü Extras → Stäbe modifizieren verfügbar. Alternativ verwenden Sie hierzu die Schaltfläche
oder
in der CAD-Symbolleiste (siehe Bild
Modellierungstools
).

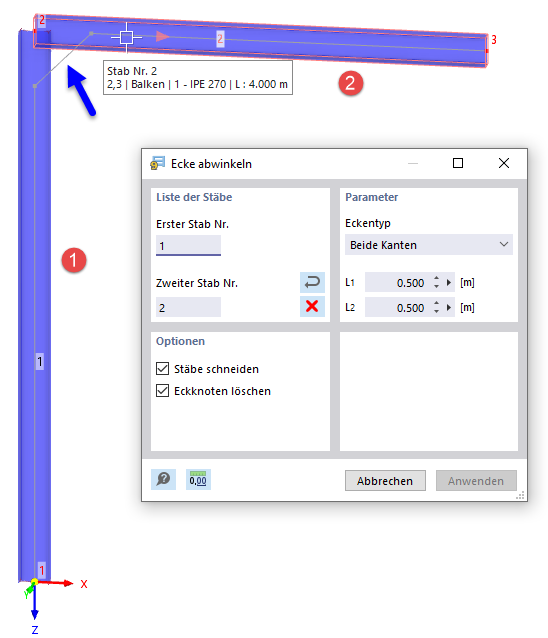

Ecke abwinkeln
Die Funktion Ecke abwinkeln erzeugt einen neuen Stab im Eckbereich und kappt so die Kante am Eckknoten.
Liste der Stäbe
Wählen Sie die Stäbe nacheinander im Arbeitsfenster per Mausklick aus oder tragen die Stabnummern ein. Dabei können Sie mit der Schaltfläche
die Reihenfolge der Stabnummern ändern. Die Schaltfläche
löscht die Stabnummern.
Parameter
In der Liste stehen zwei Möglichkeiten zur Auswahl, um die Abwinklung zu erzeugen:
- Beide Kanten: Der erste Stab wird um die Länge L1 verkürzt, der zweite Stab um die Länge L2.
- Kante und Winkel: Der erste Stab wird um die Länge L1 verkürzt. Der Anschluss an den zweiten Stab erfolgt unter dem Winkel α. Er ist auf ein rechtsdrehendes Koordinatensystem bezogen.
Optionen
Ist das Kontrollfeld 'Stäbe schneiden' aktiv, so werden nach dem Erzeugen der Abwinklung die Überstände der ursprünglichen Stäbe im Eckbereich gelöscht.
Die Option 'Eckknoten löschen' entfernt auch den Knoten im ursprünglichen Schnittpunkt.

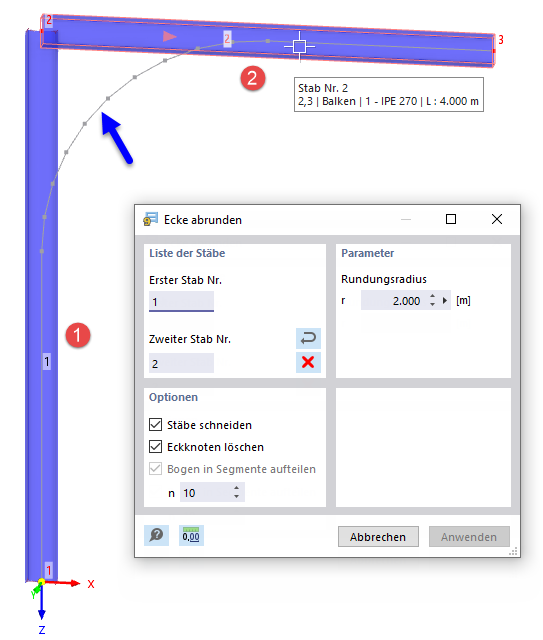

Ecke abrunden
Die Funktion Ecke abrunden erzeugt einen neuen polygonartigen Bogen am Schnittpunkt zweier Stäbe und rundet so den Eckbereich aus.
Liste der Stäbe
Wählen Sie die Stäbe nacheinander im Arbeitsfenster per Mausklick aus oder tragen die Stabnummern ein. Dabei können Sie mit der Schaltfläche
die Reihenfolge der Stabnummern ändern. Die Schaltfläche
löscht die Stabnummern.
Parameter
Geben Sie den Rundungsradius r des Bogens an, der zwischen den Stäben erzeugt werden soll.
Optionen
Ist das Kontrollfeld 'Stäbe schneiden' aktiv, so werden nach dem Erzeugen der Ausrundung die Überstände der ursprünglichen Stäbe im Eckbereich gelöscht.
Die Option 'Eckknoten löschen' entfernt auch den Knoten im ursprünglichen Schnittpunkt.
Der Wert n unterhalb des Kontrollfeldes 'Bogen in Segmente aufteilen' steuert, wie viele gerade Segmente bei der Modellierung des Bogens erzeugt werden.
