El add-on Cálculo de madera está completamente integrado en RFEM o RSTAB. Por lo tanto, puede utilizar todas las opciones conocidas del programa principal para documentar los resultados gráficos de las razones de tensiones y los cálculos. El procedimiento general para preparar gráficos para la impresión se describe en el capítulo Gráficos del manual de RFEM.
Gráficos de la ventana de trabajo
En el capítulo Gráfico para cálculo de madera se presentan los diferentes tipos de resultados que están disponibles gráficamente para barras y superficies. Puede imprimir la vista actual directamente a través de la función de impresión o transferirla al informe.

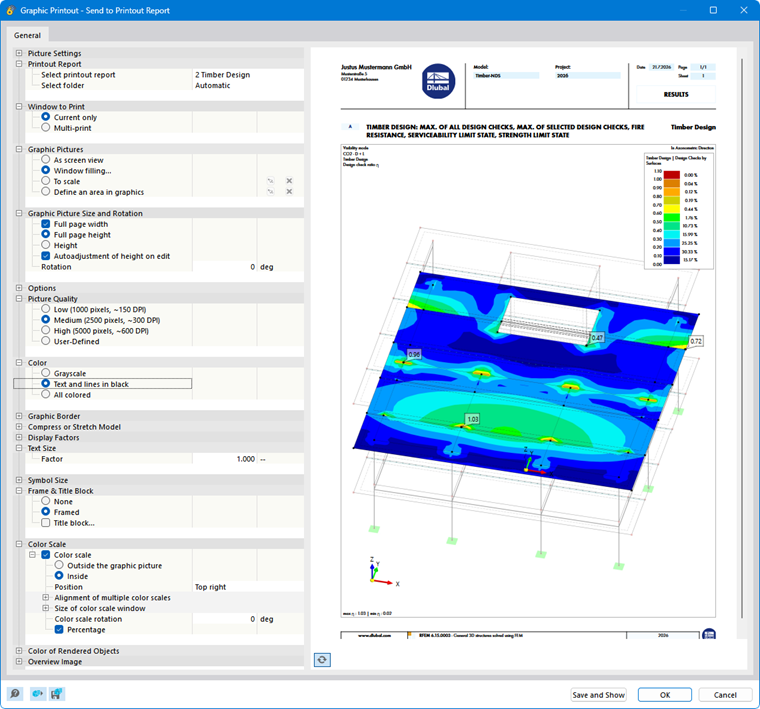

En el cuadro de diálogo 'Impresión gráfica', realice la configuración de impresión para la imagen como de costumbre.

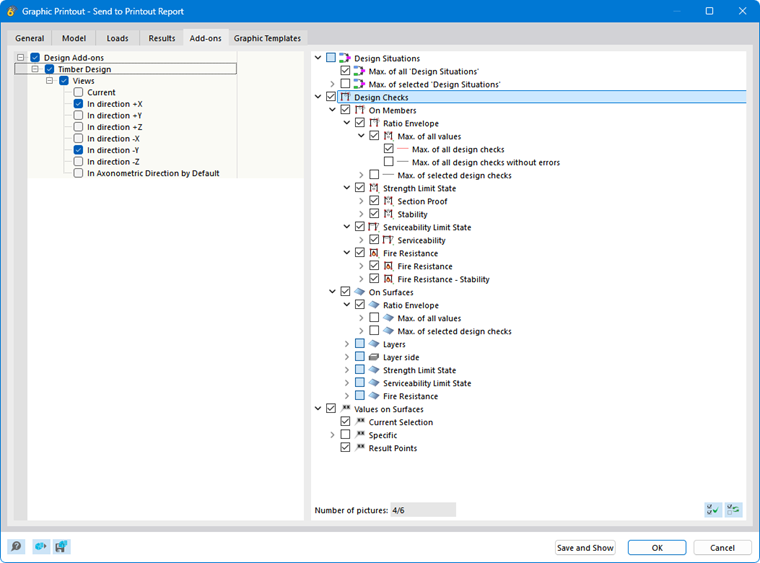

Si activa la opción Impresión múltiple en la categoría 'Qué ventanas', puede definir los ajustes para la impresión de varias ventanas o la impresión en serie de gráficos en la pestaña 'Add-ons' (consulte el capítulo Usar impresión múltiple del manual de RFEM). Los gráficos se clasificarán en el informe junto con los resultados del cálculo de madera.
Detalles de verificación y diagramas de resultados

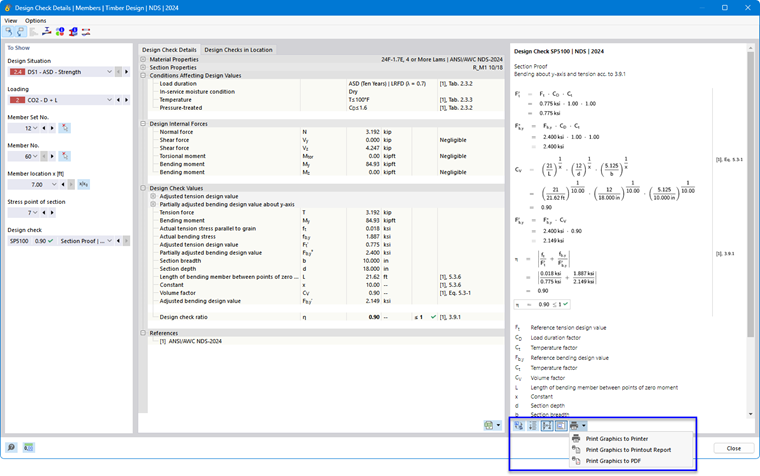

También hay funciones de impresión disponibles en los cuadros de diálogo de los detalles de verificación y los diagramas de resultados. Puede imprimir directamente los siguientes gráficos, guardarlos como PDF o transferirlos al informe:
- Vista de fórmulas de los Detalles de verificación
- Diagramas de resultados en la sección
- Diagramas de resultados en el punto de la superficie
- Diagramas de resultados en la barra o conjunto de barras
- Diagrama profundidad de carbonización-tiempo
