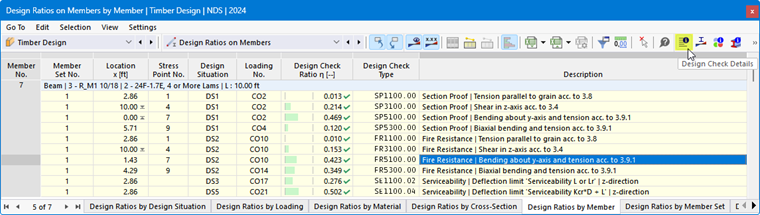

En las tablas de resultados de la categoría 'Cálculo de madera', puede abrir los detalles de verificación de una de las siguientes maneras:
- Botón
en la barra de herramientas de la tabla - Doble clic en una línea de resultados
Aparece el diálogo 'Detalle de verificación'. Allí se muestran las ecuaciones de cálculo junto con los resultados intermedios de la verificación, que se aplican al resultado seleccionado en la tabla.
En el área central verá los resultados detallados, en la columna derecha las fórmulas de cálculo.
Mostrar

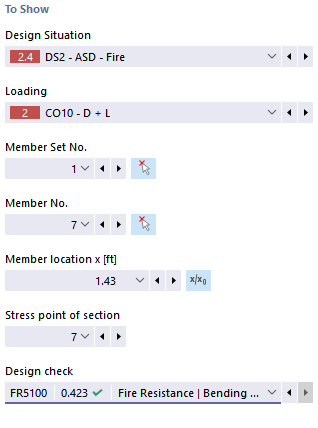

En la sección izquierda se configuran los parámetros de la línea de la tabla que está seleccionada al abrir el diálogo. De esta manera, puede controlar la situación de proyecto, los objetos determinantes y el criterio de cálculo.
Si desea comprobar los detalles para otra constelación de casos, puede ajustar en cualquier momento los parámetros en las listas de selección: situación de proyecto, carga, objeto, punto x o nudo de malla, punto de tensión o capa, cálculo. Hay opciones de selección para todos los tipos de resultados calculados. Si, por ejemplo, solo se han calculado barras, no se mostrarán opciones para conjuntos de barras y superficies. Del mismo modo, no puede cambiar a las verificaciones de barras en los detalles de verificación de superficies. En este caso, seleccione la tabla de resultados correspondiente en el programa sin cerrar el diálogo 'Detalle de verificación'.
Si desea comprobar los resultados de otro objeto, puede seleccionar gráficamente la barra o la superficie en la ventana de trabajo con el botón
.
En los resultados de un conjunto de barras, solo están disponibles para selección en la lista los números de barra que pertenecen a este conjunto de barras. También en los resultados de un conjunto de superficies, la lista solo contiene las superficies asociadas. Si activa el botón
en un conjunto de barras, la 'Posición de barra x' se refiere al inicio del conjunto de barras. Si está inactivo, la posición x se refiere al inicio de la barra seleccionada. Las barras calculadas sin un conjunto de barras están disponibles en la lista si selecciona la entrada '--' para el 'Núm. de conjunto de barras'.
En el caso de los puntos de tensión, solo existe una opción de selección para los cálculos que se refieren a un punto de tensión (por ejemplo, el análisis de tensiones). Para otros cálculos, como el estado límite de servicio, se muestra la entrada '--'.
Detalles de verificación
En el área central, en la pestaña Detalles de verificación, los parámetros de entrada principales, los valores intermedios y los resultados de cálculo se enumeran en una estructura de árbol (consulte la imagen Detalles de verificación del cálculo de madera). De esta manera, puede seguir paso a paso las verificaciones realizadas.
También puede verificar los valores intermedios en las Fórmulas de cálculo a la derecha. Si hace clic en una línea de la categoría 'Valores de cálculo', la fórmula de cálculo correspondiente se resalta allí con un contorno.
En la categoría 'Esfuerzos internos de diseño', se muestran los esfuerzos internos que se utilizan para la verificación en este punto. Si un esfuerzo interno está marcado como 'Despreciable', está por debajo de un valor límite (consulte el capítulo Barras | Base). No se considerará en la verificación posterior.
Verificaciones en el lugar
En la pestaña Verificaciones en el lugar se enumeran todas las verificaciones realizadas en la posición x de la barra o en el nudo de malla. Aquí tiene una visión general rápida de las razones de tensiones de los diferentes tipos de cálculos.
Si hace clic en una línea, se muestra a la derecha la fórmula de cálculo correspondiente. Con un doble clic en una línea, cambia a la pestaña 'Detalles de verificación', donde puede comprobar los valores intermedios y los resultados de esta verificación.
Algunas verificaciones -por ejemplo, los análisis de tensiones- se realizan en cada punto de tensión. Otras verificaciones, como las de estado límite de servicio, no requieren distinción entre los puntos de tensión.
Fórmulas de cálculo

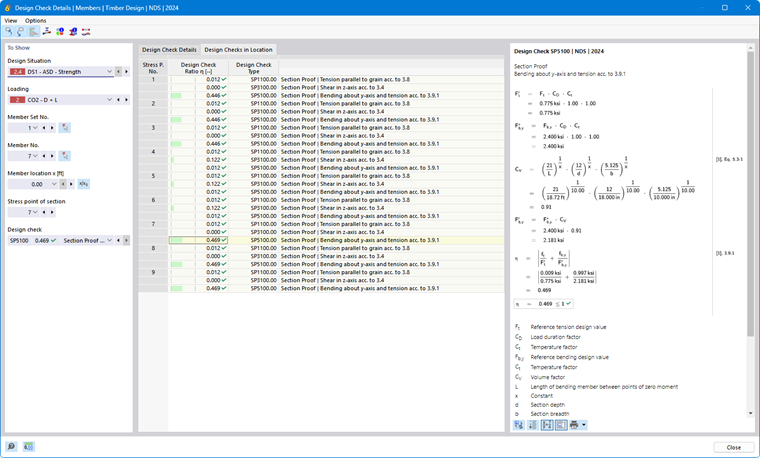

En la sección derecha se muestran las fórmulas principales para determinar los valores intermedios, así como el cálculo final del criterio de cálculo (consulte la imagen Detalles de verificación del cálculo de madera). Si hace clic en una fórmula, se selecciona la línea correspondiente en la categoría 'Valores de cálculo' en los detalles de verificación. Con el botón
en el borde inferior puede alternar entre símbolos de fórmulas y valores numéricos, con el botón
puede mostrar una versión abreviada con la ecuación de cálculo.
Las fórmulas de cálculo también puede utilizarlas para la documentación. En el botón de lista
hay varias opciones disponibles para la impresión (consulte la imagen Imprimir detalles de verificación).
El botón
permite alternar entre las fórmulas y la vista del modelo. Así puede localizar rápidamente el punto de verificación en el modelo.
