Ovládací panel

Ovládací panel se zobrazí, pokud jsou v pracovním okně k dispozici výsledky. Lze v něm nastavit různé parametry pro jejich zobrazení. Panel můžeme zobrazit a skrýt v nabídce Zobrazit pomocí položky Ovládací panel. Další možností je použít tlačítko .

Ovládací panel v pracovním okně a tlačítko ' Ovládací panel zapnout/vypnout '

Ovládací panel se skládá ze záložek Barvy a Součinitele.

Barvy

Pokud jsme zvolili vícebarevné zobrazení výsledků, pak se v této záložce zobrazí stupnice barev, v níž jsou hodnoty zařazeny do určitých barevných pásem.

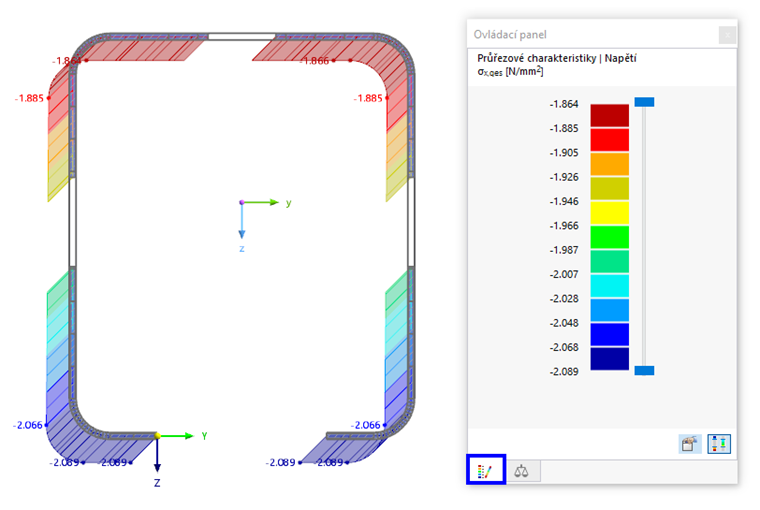

Záložka "Barvy"

Standardní stupnice hodnot má 11 stupňů, do nichž je ve stejných intervalech rozdělen celý rozsah mezi extrémními hodnotami.

Upravit barvy

Stupnici barev upravíme dvojím kliknutím na některou barvu nebo kliknutím na tlačítko v panelu. Otevře se dialog 'Upravit barvy výsledků'.

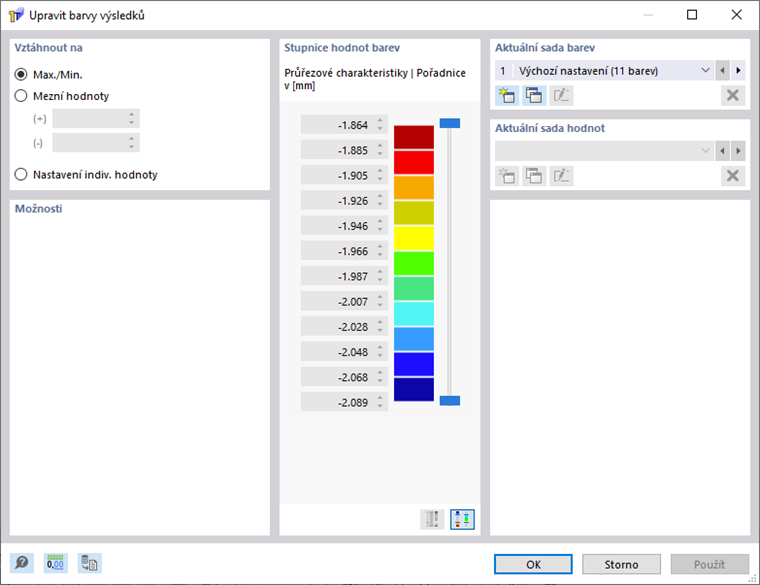

Dialog 'Upravit barvy výsledků'

Barvu lze změnit dvojím kliknutím na příslušné políčko. Barvu lze poté vybrat v dialogu 'Vybrat barvu'.

Úprava hodnot

Tato funkce se ještě připravuje.

Úprava barevných oblastí

Počet oblastí barev lze snížit pomocí posuvníku vedle stupnice barev. Oblasti lze zmenšit z obou stran.

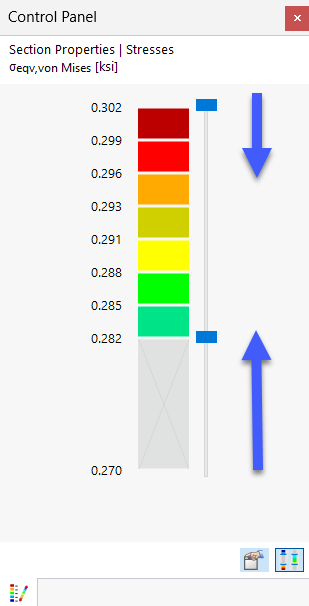

Úprava rozsahů barev v panelu

Tlačítkem lze přepínat mezi vnějším a vnitřním rozsahem hodnot. Lze tak například zobrazit pouze oblasti s extrémními hodnotami.

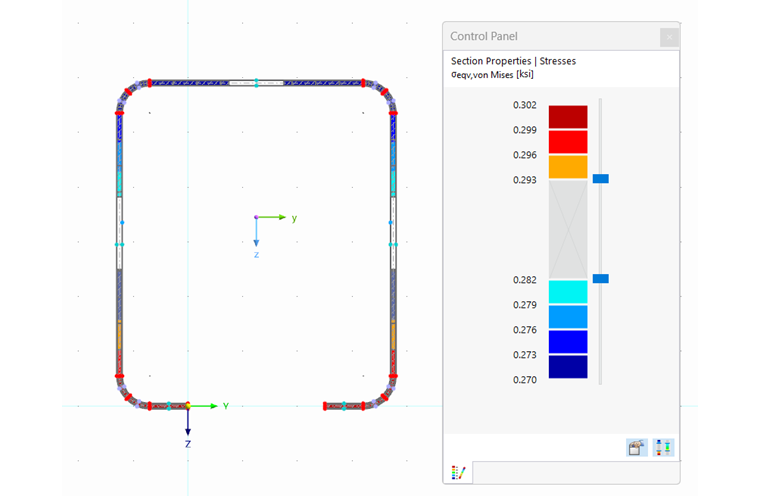

Zobrazení vnějších/vnitřních oblastí

Faktory zobrazení

V záložce 'Faktory' lze upravit faktory zvětšení pro grafické zobrazení.

Úprava součinitelů zobrazení pro napětí

Ve stromové struktuře navigátoru jsou faktory zobrazení uspořádány podle kategorií výsledků. Vstupní pole pro aktuální grafiku výsledků je označeno červeným trojúhelníkem.
