Panneau de contrôle

Le panneau de contrôle s’affiche lorsque les résultats sont disponibles dans la fenêtre de travail. Elle propose diverses options d’affichage et de contrôle. Vous pouvez afficher et masquer le panneau en cliquant sur Panneau de contrôle dans le menu Affichage. Vous pouvez également utiliser le bouton Panneau .

Informations

Vous pouvez « saisir » le panneau dans sa barre de titre et le déplacer dans l'espace de travail. Pour ancrer le panneau, double-cliquez sur sa barre de titre ou déplacez-le dans le cadre de la fenêtre.

Le panneau de contrôle se compose des onglets Couleurs et Facteurs.

Couleurs

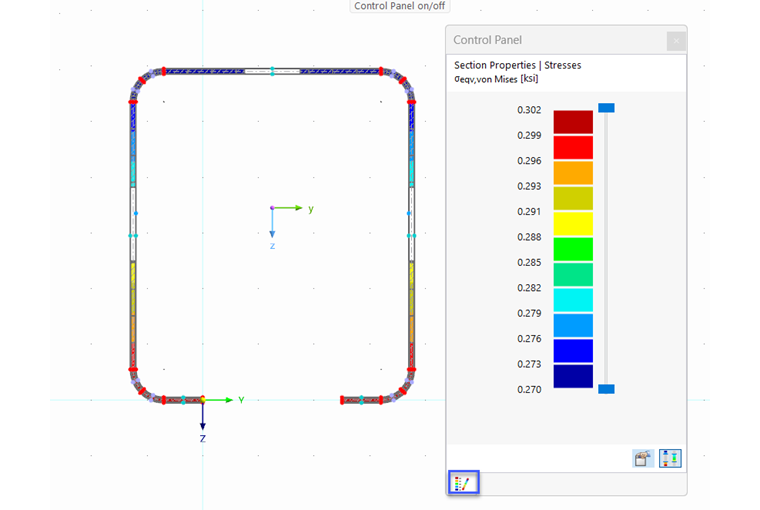

Dans le cas d’un graphique de résultats multicolore, le premier onglet affiche l’échelle de couleurs avec les plages de valeurs assignées.

Une échelle de onze couleurs est définie par défaut pour couvrir la gamme entre les valeurs extrêmes dans des intervalles équidistants.

Modification des couleurs

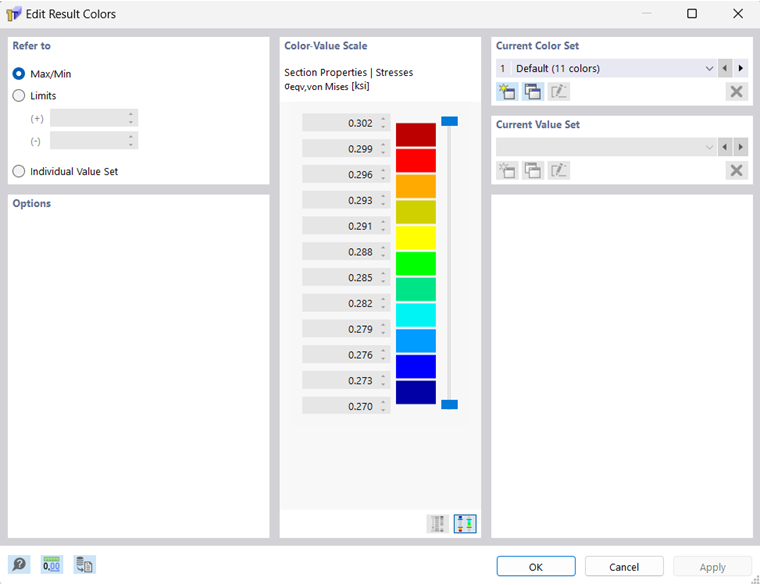

Pour ajuster l’échelle de couleurs, double-cliquez sur l’une des couleurs ou cliquez sur le bouton Modifier dans le panneau. La boîte de dialogue « Modifier les couleurs de résultats » apparait.

Pour modifier une couleur, double-cliquez sur le champ de couleur correspondant. Dans la boîte de dialogue « Sélectionner la couleur », vous pouvez ajuster la couleur.

Modification des valeurs

Cette fonctionnalité est en cours de développement.

Ajustement des plages de couleurs

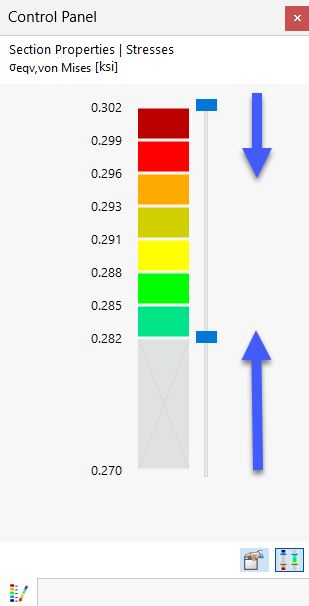

Pour réduire le nombre de plages de couleurs, utilisez le curseur à côté de l’échelle de couleurs. Vous pouvez réduire les plages aux deux extrémités.

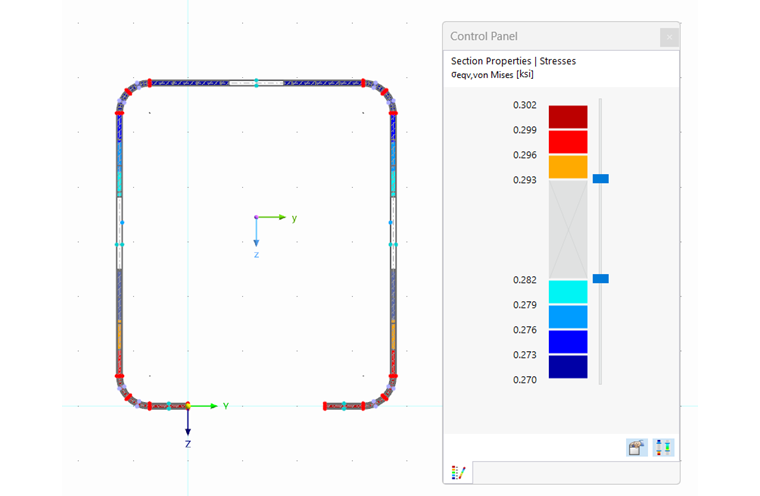

Le bouton Zones d'affichage du panneau permet de basculer entre les plages de valeurs extérieures et intérieures. Ainsi, il est par exemple possible d’afficher uniquement les plages avec des valeurs extrêmes.

Facteurs

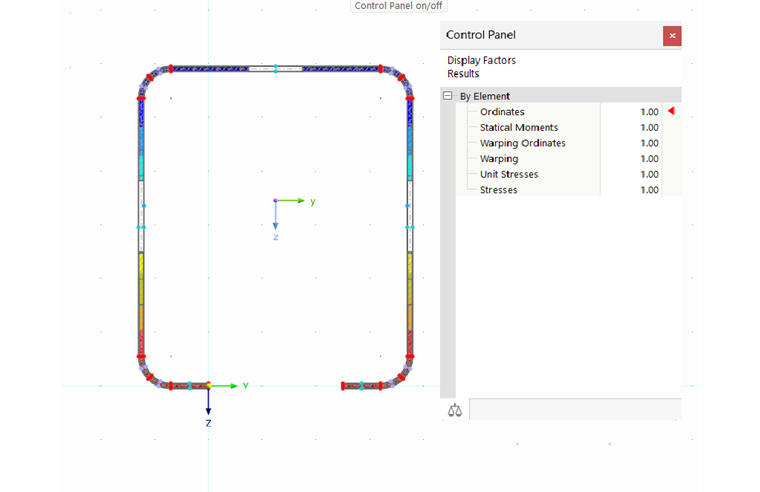

L’onglet « Facteurs », permet d’ajuster les facteurs d'échelle pour l’affichage graphique.

Les facteurs d’affichage sont triés par catégories de résultats dans une arborescence. Un triangle rouge marque la zone de texte du graphique de résultat actuel.
