Panel sterowania

Panel sterowania jest wyświetlany, gdy w oknie roboczym dostępne są wyniki. Oferuje on różne opcje wyświetlania i sterowania. Panel można włączać i wyłączać w menu Widok za pomocą opcji Panel sterowania. Alternatywnie można użyć przycisku .

Panel kontrolne w oknie roboczym i przycisk "Panel kontrolny włącz/wyłącz"

Panel sterowania składa się z zakładek Kolory i Współczynniki.

Kolory

W przypadku wielokolorowego wykresu wyników pierwsza zakładka wyświetla skalę kolorów z przypisanymi zakresami wartości.

Zakładka "Kolory"

Domyślnie jest to jedenastostopniowa skala kolorów, która obejmuje zakres między wartościami ekstremalnymi w równych odstępach.

Edycja kolorów

Aby dostosować skalę kolorów, kliknij dwukrotnie jeden z kolorów lub kliknij przycisk w panelu. Pojawi się okno dialogowe 'Edycja kolorów wyników'.

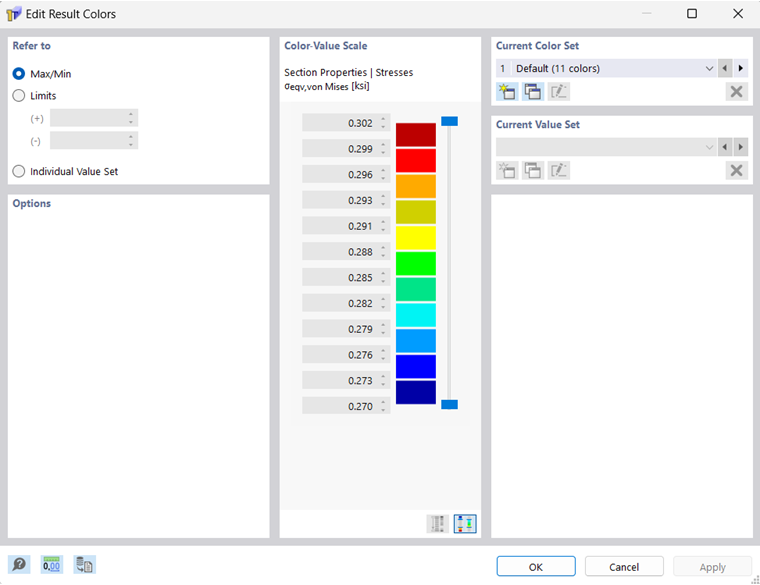

Edytowanie kolorów wyników

Aby zmienić kolor, kliknij dwukrotnie odpowiednie pole koloru. W oknie dialogowym 'Wybór koloru' można następnie dostosować kolor.

Edycja wartości

Ta funkcja jest jeszcze w przygotowaniu.

Dostosowywanie zakresów kolorów

Aby zmniejszyć liczbę zakresów kolorów, użyj suwaków obok skali kolorów. Zakresy można redukować z obu końców.

Dostosowanie zakresów kolorów w panelu

Za pomocą przycisku można przełączać między zewnętrznymi i wewnętrznymi zakresami wartości. W ten sposób można na przykład wyświetlić tylko zakresy z wartościami ekstremalnymi.

Wizualizacja stref zewnętrznych/wewnętrznych

Współczynniki

W zakładce 'Współczynniki' można dostosować współczynniki powiększenia dla prezentacji graficznej.

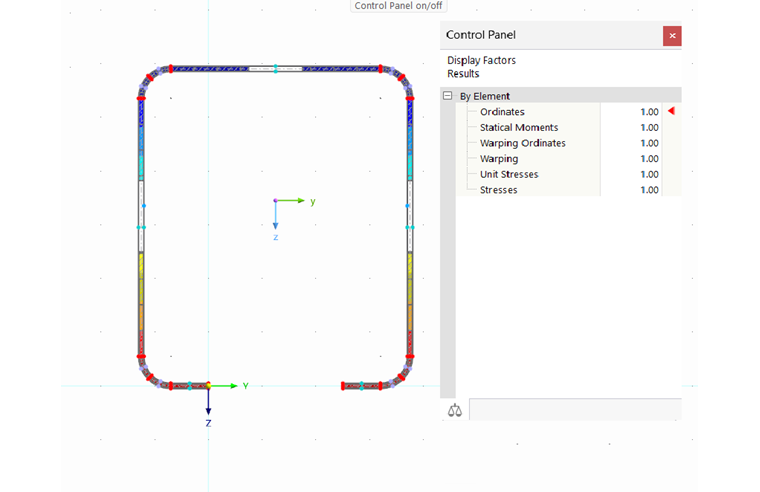

Dostosowanie współczynników wyświetlania naprężeń

W drzewie nawigatora współczynniki wyświetlania są uporządkowane według kategorii wyników. Pole wprowadzania dla bieżącego wykresu wyników jest oznaczone czerwonym trójkątem.
