Dans RFEM 6 ou RSTAB 9, vous pouvez démarrer le calcul dans la boîte de dialogue "Cas de charge & Combinaisons". Sélectionnez l'onglet Cas de charge et ouvrez le sous-onglet Simulation du vent (voir l'image
Boîte de dialogue "Cas de charge & Combinaisons"
). Lorsque vous cliquez sur le bouton
dans la zone "Paramètres", vous appelez le programme RWIND. Là, vous pouvez vérifier les paramètres de simulation, tels que le modèle simplifié, la soufflerie, etc. Si tous les paramètres sont corrects, vous pouvez commencer le calcul comme décrit au Chapitre Calcul.
Le bouton

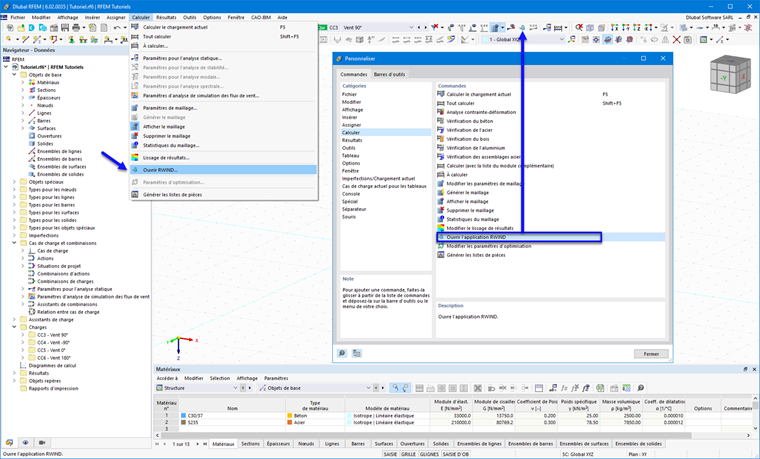

se trouve également dans le menu "Calculer" ou vous pouvez ajouter l'icône dans votre menu ou barre d'outils, comme vous pouvez le voir dans l'image suivante Ouvrir RWIND.
La fonction
vous offre une "inspection en coulisses" de la simulation. Cette fonctionnalité est recommandée pour calculer un cas de charge afin de vérifier et calibrer les paramètres de simulation, si nécessaire.

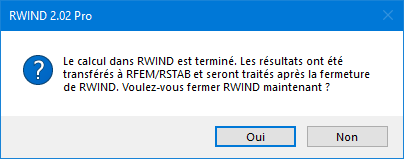

À la fin du calcul, vous devez décider si vous fermez RWIND et revenez à RFEM/RSTAB, ou si vous continuez à étudier les résultats dans le programme RWIND.
Pour démarrer le calcul sans ouvrir RWIND, utilisez l'une des fonctions
ou
.
Calculer Tout
Lorsque vous cliquez sur le bouton

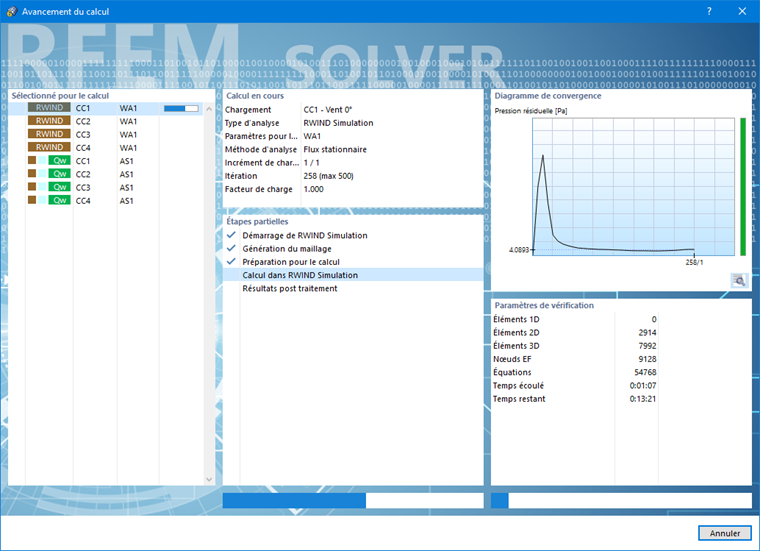

, le calcul "silencieux" de tous les cas de charge par RWIND est démarré en arrière-plan. Pour chaque cas de charge, l'avancement de la simulation est affiché dans la fenêtre "Progrès du calcul".
Les résultats sont finalement transférés à RFEM/RSTAB et le panneau RWIND est fermé.
Si vous souhaitez exécuter une simulation uniquement pour des objets spécifiques de votre modèle, sélectionnez les objets indésirables, activez leurs "Paramètres spécifiques de simulation éolienne" dans les options et dans l'onglet "Paramètres de simulation du vent", cochez l'option "Exclure de la soufflerie". Ensuite, cliquez sur
pour démarrer l'analyse.
Calculer
Lorsque vous cliquez sur le bouton
, le cas de charge sélectionné dans la "Liste" est uniquement pertinent pour la simulation. RWIND effectue soit un calcul "silencieux", soit ouvre l'interface RWIND, selon l'option sélectionnée dans l'onglet "Paramètres" (voir Chapitre Paramètres de maillage). En mode silencieux, l'avancement de la simulation est affiché dans une fenêtre.
