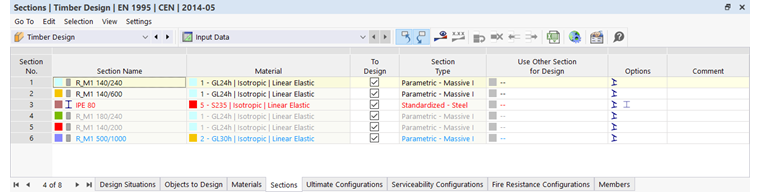

Nella tabella Sezioni della categoria 'Verifica legno' sono elencate tutte le sezioni create nel modello.
Sezioni ammissibili
La verifica legno delle sezioni delle aste è conforme alla Norma. È possibile riconoscere se una sezione è ammissibile e rilevante per la verifica dal colore del carattere. I colori significano:
- nero: la sezione è idonea per la verifica e viene utilizzata per gli oggetti da verificare
- rosso: la sezione non è idonea per la verifica legno
- blu: la sezione non è utilizzata nel modello
- grigio: la sezione non è utilizzata per gli oggetti da verificare
Per la verifica legno sono ammissibili – a seconda della norma – sezioni della categoria A I spesso spessore, i tipi
e
della categoria Standardizzato e
della categoria Composto. Anche le sezioni del programma per le proprietà delle sezioni RSECTION possono essere verificate, a condizione che il calcolo venga eseguito con l'Analisi agli elementi finiti.
A tutte le sezioni deve essere assegnato un materiale del tipo Legno.
Le categorie delle singole sezioni sono specificate nella colonna della tabella 'Tipo di sezione'.
Gli oggetti con una sezione non valida non sono considerati nella verifica, anche se per questa sezione è attivata l'opzione 'Da verificare'. Nella tabella Oggetti da verificare sono automaticamente classificati come 'Non valido / disattivato'.
Rimuovere la sezione dalla verifica
Per una sezione valida, è possibile escludere dalla verifica tutti gli oggetti a cui è assegnata la sezione disattivando il campo di controllo 'Da verificare'. In questo modo, questi oggetti sono classificati nella tabella Oggetti da verificare come 'Non valido / disattivato' e non vengono esaminati durante la verifica.
Modificare la sezione
Se necessario, è possibile modificare le proprietà di una sezione nella finestra di dialogo di modifica. A tale scopo, fare doppio clic sulla riga della sezione o fare clic sul pulsante
nella barra degli strumenti della tabella.
Nella colonna della tabella 'Opzioni' vengono visualizzate le icone per le impostazioni predefinite o i valori modificati (vedere l'immagine Tabella 'Sezioni'). Esse consentono una rapida panoramica delle sezioni utilizzate. L'icona
, ad esempio, è assegnata a una sezione ruotata.
Utilizzare un'altra sezione per la verifica
È possibile utilizzare per la verifica una sezione diversa da quella per il calcolo RFEM/RSTAB: A tale scopo, fare clic nella riga corrispondente della colonna della tabella 'Utilizza altra sezione per la verifica'. Tramite il pulsante
è quindi possibile importare una sezione dalla libreria.

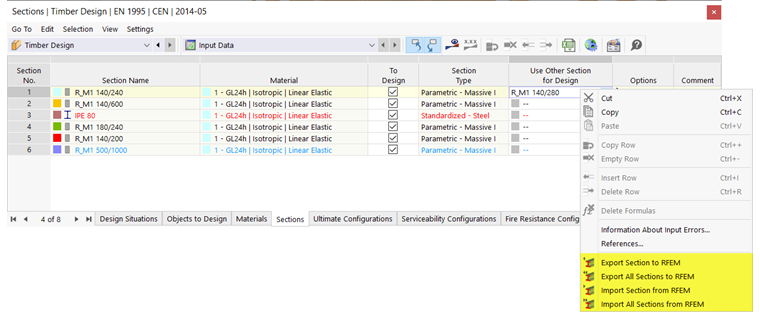

Se nella colonna è memorizzata un'altra sezione, nel menu contestuale sono disponibili ulteriori opzioni. Con esse è possibile trasferire la nuova sezione a RFEM o RSTAB, in modo che venga utilizzata anche nell'Analisi strutturale. Allo stesso modo, è possibile importare nuovamente la sezione originale nella tabella.
Ottimizzazione delle sezioni
L'Add-on Verifica legno offre la possibilità di ottimizzare le sezioni standard. In questa ottimizzazione semplificata, il programma cerca la sezione più piccola possibile all'interno della stessa serie di sezioni, che soddisfi tutte le verifiche con un criterio di verifica inferiore all'utilizzo massimo ammissibile definito nella finestra di dialogo Impostazioni globali.
Per ottimizzare una sezione, fare clic nella cella corrispondente della colonna della tabella 'Utilizza altra sezione per la verifica'. Nell'elenco, selezionare quindi l'opzione Ottimizza.
Viene visualizzata la finestra di dialogo di modifica della sezione. Nella scheda 'Ottimizzazione | Verifica legno' è possibile definire i parametri per l'ottimizzazione.
Spuntare il parametro (o i parametri) nella colonna 'Geometria' che si desidera modificare. Nelle colonne 'Min' e 'Max' è quindi possibile inserire i limiti inferiore e superiore del parametro. Il 'Passo' controlla l'intervallo in cui le dimensioni del parametro variano durante il processo di ottimizzazione. Se si desidera 'Mantieni rapporto lati', spuntare il campo di controllo corrispondente e specificare i parametri per l'ottimizzazione delle dimensioni esterne.
Per l'ottimizzazione delle sezioni si applicano le stesse condizioni dell'utilizzo di un'altra sezione (vedere sopra). Le verifiche sono eseguite per tutte le varianti della sezione con le forze interne dell'Analisi strutturale. Successivamente, la variante ottimale viene emessa nella colonna della tabella. Gli effetti della sezione modificata sulle rigidezze e sulle forze interne nel modello RFEM/RSTAB non sono considerati. Utilizzare quindi le opzioni del menu contestuale per trasferire le sezioni ottimizzate nel modello (vedere l'immagine Menu contestuale quando si utilizza un'altra sezione).
Un'ottimizzazione strutturale completa è possibile con l'Add-on Ottimizzazione del modello.
