Odpowiedź:

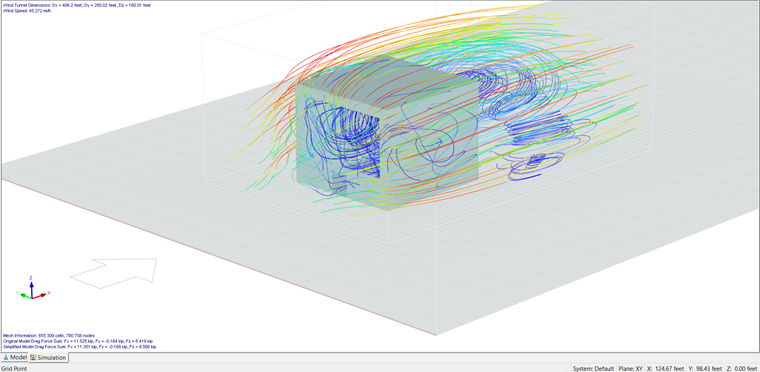

Współczynniki ciśnienia wewnętrznego nie muszą być uwzględniane w programie RWIND Simulation .
Nie można porównać tego współczynnika w normie z obliczeniem CFD, ponieważ nie ma bezpośredniej korelacji.
Pytanie
Czy oprogramowanie RWIND Simulation uwzględnia współczynnik ciśnienia wewnętrznego (GCpi ) z ASCE 7-16?
Autor
Alex jest odpowiedzialny za szkolenie klientów, wsparcie techniczne i ciągły rozwój programów na rynek północnoamerykański.
Odnośniki
Odniesienia
- ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
