Antwort:

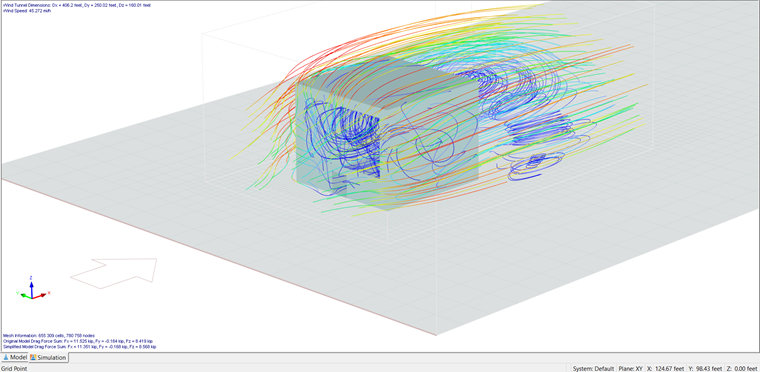

Die Innendruckbeiwerte müssen im Programm RWIND Simulation nicht berücksichtigt werden.
Ein Vergleich zwischen diesem Beiwert in der Norm und einer CFD-Berechnung ist nicht möglich, da keine direkte Korrelation besteht.
Frage
Wird in der Software RWIND Simulation der Innendruckbeiwert (GCpi) aus der ASCE 7-16 berücksichtigt?
Autor
Alex ist für die Schulung der Kunden, den technischen Support und die Programmentwicklung für den nordamerikanischen Markt verantwortlich.
Links
Referenzen
- ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
