Especificaciones de cálculo

Configuración global

Acceso a la configuración global

Los ajustes básicos para el cálculo de hormigón se gestionan en el diálogo 'Configuración global'. Este diálogo es esencialmente independiente de la norma que haya seleccionado en los datos básicos del modelo. Sin embargo, los valores predeterminados pueden diferir entre sí.

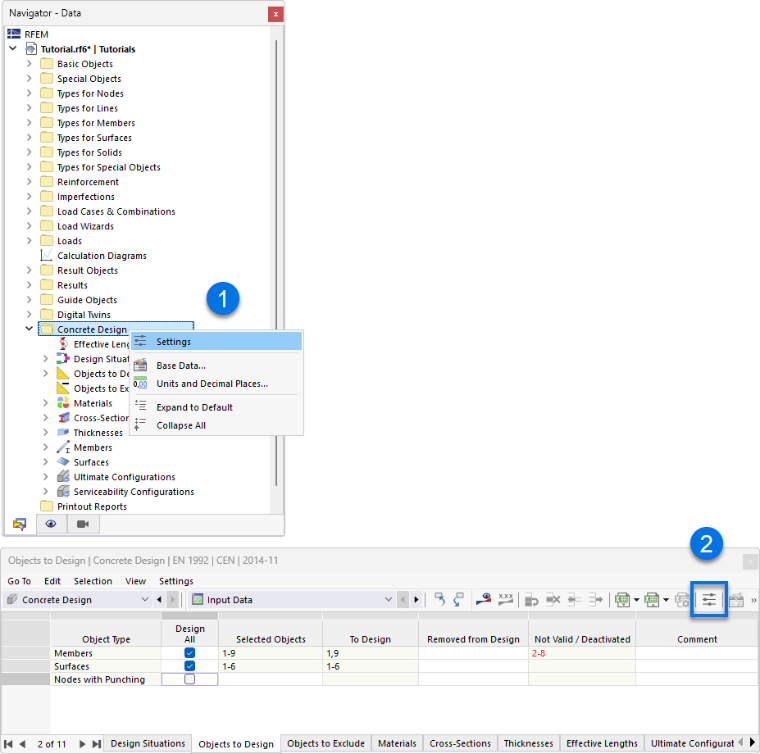

Puede acceder a la configuración global de una de las siguientes maneras:

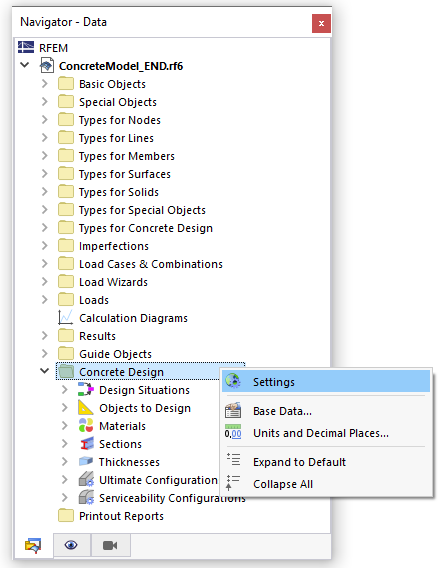

  1. Menú contextual en la entrada del navegador 'Cálculo de hormigón'
  2. Botón Configuración global del complemento en la barra de herramientas de las tablas para el cálculo de hormigón

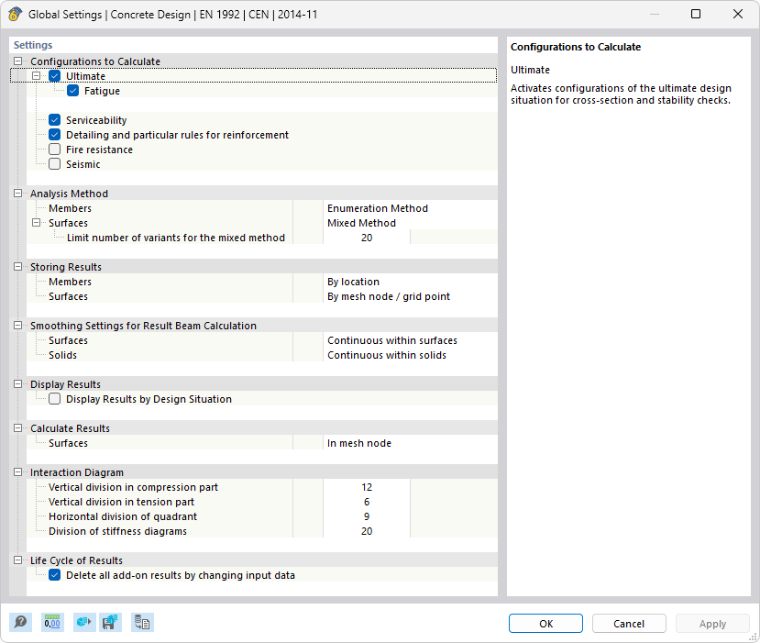

Configuración global

Consejo

Con el botón Restablecer a valores predeterminados puede restaurar los ajustes predeterminados de la norma.

Configuraciones a calcular

Con las casillas de verificación puede controlar qué configuraciones de cálculo deben examinarse en general. Al calcular según EN 1992-1-1, las configuraciones para la 'capacidad de carga' y el 'estado límite de servicio' están activadas de forma predeterminada.

Método de cálculo

El 'método de enumeración' está predefinido tanto para barras como para superficies. Como métodos de cálculo adicionales, en la lista están disponibles para su selección el 'método de la envolvente' y el 'método mixto'.

  • Método de enumeración: Todas las combinaciones de cargas dentro de una situación de proyecto se calculan individualmente una tras otra. Esto generalmente conduce a los resultados más precisos, pero puede dar lugar a tiempos de cálculo mayores.
  • Método de la envolvente: Primero se calculan los esfuerzos internos envolventes que resultan de los valores extremos para la situación de proyecto. La envolvente se utiliza entonces para el cálculo. Esto generalmente conduce a un tiempo de cálculo más corto, pero puede dar lugar, en comparación con el método de enumeración, a un cálculo antieconómico.
  • Método mixto: Se combinan los dos métodos descritos anteriormente. Aquí tiene la posibilidad de ajustar el 'número de variantes' como valor límite en el que se cambia entre el método de enumeración y el método de la envolvente. Con el valor estándar de 20, el programa utiliza el método de enumeración mientras el número de 'variantes de resultados' sea menor que 20. Si el número de variantes dentro de una situación de proyecto es mayor o igual a 20, se aplica el método de la envolvente para ahorrar tiempo de cálculo. Puede realizar los ajustes de forma separada para barras y superficies.

Optimización - aprovechamiento máximo permitido (en preparación)

Información

En el estado actual (septiembre de 2026) todavía no hay funciones de optimización disponibles.

El concepto de cálculo se basa en un método de cálculo. Esto significa que usted define la sección y la armadura, y el programa realiza los cálculos con estas especificaciones. Para el desarrollo futuro de RFEM y RSTAB también está previsto optimizar secciones y especificaciones de armadura. En este caso, se persigue un determinado criterio de cálculo o un grado de aprovechamiento para los cálculos individuales. También puede especificar un valor distinto de '1.00', que puede ser menor o mayor, para influir en el objetivo de optimización.

Guardado de los resultados

Puede definir si en las barras se deben guardar los resultados para las posiciones en x individuales de la barra ('Por ubicación') o solo para la barra como conjunto ('Por objeto'). Lo último requiere menos tiempo, pero dificulta una evaluación detallada en las tablas de resultados.

Para las superficies, puede especificar si se deben guardar los resultados para cada nudo de malla de EF o punto de rejilla y cada cálculo ('Por ubicación') o si, para cada cálculo, solo se debe guardar el resultado de la posición determinante en la superficie ('Por objeto').

Ajustes de suavizado para el cálculo de barras de resultados

Una barra de resultados integra los esfuerzos internos de barras, superficies o sólidos. Para el cálculo en el complemento, puede controlar qué ajuste de suavizado se aplica en la integración de los resultados. En la lista están disponibles las siguientes opciones:

  • Constante en elementos de malla
  • No continuo
  • Continuo dentro de superficies/sólidos (preajuste)
  • Continuo dentro de conjuntos de superficies/conjuntos de sólidos, en caso contrario dentro de superficies/sólidos
  • Continuo dentro de todas las superficies/sólidos

Las diferentes posibilidades se describen en el capítulo suavizado de resultados del manual de RFEM.

Información

Con el preajuste se garantiza que los resultados no se suavicen a través de superficies para las que se aplican condiciones previas diferentes.

Mostrar resultados

La casilla de verificación controla si los resultados de cálculo se preparan para cada situación de proyecto. Está desactivada de forma predeterminada para que el trabajo en las tablas de resultados pueda realizarse sin grandes tiempos de espera.

Calcular resultados

Con esta opción puede controlar si, en el cálculo de las superficies, se deben utilizar las posiciones de los nudos de malla de EF o de los puntos de rejilla (véase el capítulo Resultados por superficie del manual de RFEM).

Las dos opciones de la lista afectan a los resultados en las tablas y en los detalles de verificación: con ellas puede controlar si se muestran los valores de los nudos de malla o de los puntos de rejilla. La rejilla de las superficies representa una salida independiente de la malla de EF en puntos de resultado con intervalos regulares (véase el capítulo Superficies del manual de RFEM). Estas opciones no influyen en los resultados gráficos.

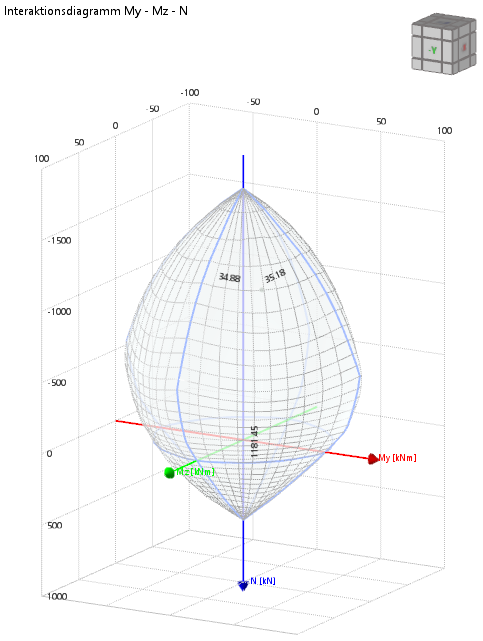

Diagrama de interacción

Aquí puede definir los parámetros que se deben utilizar para la visualización de resultados de los detalles de verificación como diagrama de interacción.

Barra de armadura

En la categoría Barra de armadura, define en Lista estándar de los diámetros posibles qué diámetros de barra puede utilizar el programa en el dimensionamiento automático del diámetro. La lista se define de forma separada para:

  • Diámetro para armadura de estribos ds,st,p
  • Diámetro para armadura longitudinal ds,p

Introduzca los diámetros separados por comas, p. ej. '10.0, 16.0, 20.0'.

Las listas estándar se aplican a todo el modelo. Se adoptan como especificación en el diálogo Parámetros adicionales de los grupos de armaduras.

Ciclo de vida de los resultados

Los resultados del cálculo de hormigón se eliminan en cuanto realiza un cambio en los datos de entrada. Esto garantiza que el cálculo se base en las condiciones de contorno correctas. Sin embargo, en algunos casos puede ser útil conservar los resultados, por ejemplo, si desea adaptar la armadura existente y aún quiere ver los resultados del cálculo anterior, es decir, la armadura no cubierta. En este caso, desactive la casilla de verificación para evitar un nuevo cálculo completo de los resultados de hormigón.
