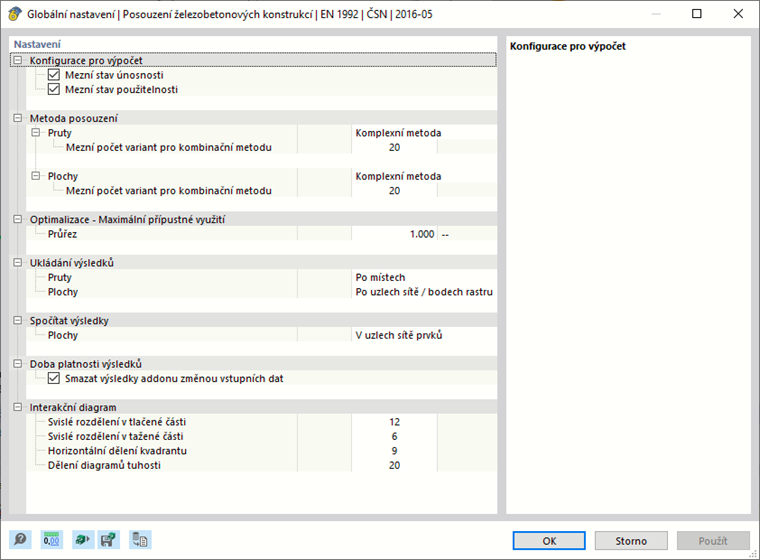

V dialogu Globální nastavení se ukládají obecné údaje pro posouzení betonu. Tento dialog lze otevřít pomocí tlačítka
v panelu nástrojů tabulek pro kategorii 'Posouzení betonových konstrukcí' (viz obrázek # extbookmark manual|image027506|Návrhové situace #). Alternativně lze také použít místní nabídku položky navigátoru ' Posouzení betonu '.
Globální nastavení jsou nezávislá na # extbookmark manual|image026561|Norma #, standardní hodnoty se však mohou v detailech lišit. Tlačítkem
se obnoví standardní nastavení návrhové normy.
Konfigurace pro výpočet
Pomocí ovládacích panelů můžete nastavit, která # extbookmark manual|configs|Návrhové konfigurace # je třeba prověřit obecně. Při posouzení podle EN 1992-1-1 jsou standardně aktivovány konfigurace pro 'mezní hodnotu' a 'mezní stav použitelnosti'.
Metoda posouzení
Pro pruty i pro plochy je přednastavena 'výčetní metoda'. Jako další metody ověření jsou k dispozici 'Metoda obálky' a 'Smíšená metoda'.
- Metoda výčtu : Všechny kombinace zatížení v rámci návrhové situace se spočítají jednotlivě jedna po druhé. To zpravidla vede k nejpřesnějším výsledkům, ale může to vést k prodloužení doby výpočtu.
- Způsob obálkování : Nejprve se vypočítají obalové vnitřní síly, které vyplývají z extrémních hodnot pro návrhovou situaci. Obálka se pak použije pro posouzení. Zpravidla to vede ke zkrácení doby výpočtu, ale za určitých okolností to může vést k nehospodárnému posouzení ve srovnání s výčtovou metodou.
- Kombinovaná metoda : Obě výše popsané metody se kombinují. Zde máme možnost upravit 'počet variant' jako mezní hodnotu, při které lze přepínat mezi metodou výčtu a metodou obálky. Při výchozí hodnotě 20 program použije metodu výčtu, pokud je počet "variant výsledků" menší než 20. Pokud je počet variant v rámci návrhové situace větší nebo roven 20, pak se pro úsporu času výpočtu použije metoda obálky. Nastavení lze provést zvlášť pro pruty a zvlášť pro plochy.
Optimalizace - Maximální přípustné využití
Koncepce návrhu vychází z ověřovacího postupu. To znamená, že zadáme průřez a výztuž a program provede posouzení s těmito údaji. Pro budoucí vývoj programů RFEM a RSTAB se počítá také s optimalizací průřezů a zadání výztuže. Pro jednotlivá posouzení se stanoví konkrétní kritérium posouzení nebo stupeň využití. Chcete-li ovlivnit cíl optimalizace, můžete zadat i jinou hodnotu než ' 1,00 ', která může být menší nebo větší.
Ukládání výsledků
Lze určit, zda se mají uložit výsledky pro jednotlivá místa x prutu (' Podle místa ') nebo pouze pro prut jako celek (' Podle objektu '). To zabere méně času, ale ztíží podrobné vyhodnocení v tabulkách výsledků.
U ploch lze určit, zda mají být výsledky pro každý uzel nebo bod rastru sítě konečných prvků a pro každé posouzení (' Podle umístění ') nebo zda pro každé posouzení pouze výsledek rozhodujícího bodu plochy (' Podle objektu ') by měl být uložen.
Spočítat výsledky
Pomocí této volby lze určit, zda se mají plochy posoudit podle umístění uzlů sítě konečných prvků nebo bodů rastru (viz kapitola 6/000482 # body rastru výsledky podle oblasti podle manuálu k programu RFEM).
Toto nastavení má vliv na výsledky, které se zobrazí v tabulkách výsledků posouzení betonu a v detailech posouzení. Na grafické výsledky to nemá žádný vliv.
Doba platnosti výsledků
Jakmile změníte vstupní údaje, výsledky posouzení betonu se smažou. Tím je zajištěno, že posouzení vychází ze správných okrajových podmínek. V některých případech však může být užitečné výsledky ponechat, například pokud chcete upravit stávající výztuž a přesto vidět výsledky předchozího výpočtu - nekrytou výztuž. V takovém případě deaktivujte zaškrtávací políčko, aby se předešlo úplnému přepočtu betonových výsledků.
Interakční diagram
Zde lze zadat parametry, které se mají použít pro zobrazení detailů posouzení ve formě interakčního diagramu.
