Le boite de dialogue Paramètres globaux permet de définir des paramètres généraux pour la vérification du béton. Cette boite dialogue est accessible via le bouton
dans la barre d’outils des tableaux pour la catégorie « Vérification du béton » (voir l’image
Situations de projet

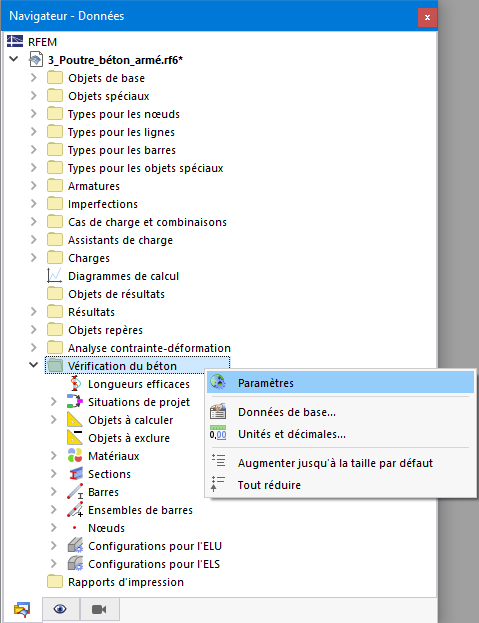

). Vous pouvez également utiliser le menu contextuel de l’entrée du navigateur « Vérification du béton ».
Les paramètres globaux sont indépendants de la
norme
, les valeurs par défaut peuvent cependant varier individuellement. Le bouton
vous permet de restaurer les paramètres par défaut de la norme.
Configurations à calculer
Les cases à cocher permettent de contrôler quelles configurations de calcul doivent être généralement examinées. Pour la vérification selon l’EN 1992-1-1, les configurations pour l’ELU et l’ELS sont activées par défaut.
Méthode de vérification
La « Méthode d’énumération » est définie par défaut à la fois pour les barres et les surfaces. La « Méthode d’enveloppe » et la « Méthode mixte » sont les autres méthodes disponibles dans la liste.
- Méthode d'énumération : Toutes les combinaisons de charges au sein d’une situation de projet sont calculées l’une après l’autre. Cette méthode conduit généralement aux résultats les plus précis, mais peut parfois augmenter les temps de calcul.
- Méthode d’enveloppe : Tout d’abord, les efforts internes enveloppants résultant des valeurs extrêmes pour la situation de projet sont calculés. L’enveloppe est ensuite utilisée pour la vérification. Cette méthode raccourcit généralement le temps de calcul, mais peut parfois conduire à un calcul peu économique par rapport à la méthode d’énumération.
- Méthode mixte : Les deux méthodes décrites ci-dessus sont combinées. Vous pouvez ajuster le « Nombre de variantes » comme limite de transition entre la méthode d’énumération et la méthode d’enveloppe. Avec la valeur par défaut de 20, le logiciel utilise la méthode d’énumération tant que le nombre de « variantes de résultat » est inférieur à 20. Si le nombre de variantes au sein d’une situation de projet est supérieur ou égal à 20, la méthode d’enveloppe est appliquée pour gagner du temps de calcul. Vous pouvez ajuster les paramètres séparément pour les barres et les surfaces.
Optimisation - utilisation maximale admissible
Le concept de calcul repose sur une méthode de vérification. Cela signifie que vous spécifiez la section et les armatures, le logiciel effectue les vérifications avec ces spécifications. Le développement futur de RFEM et RSTAB inclut l’optimisation des sections et des spécifications d’armatures. Un critère de vérification spécifique ou un degré d’utilisation pour les vérifications individuelles sera visé. Vous pouvez également spécifier une valeur différente de « 1,00 », qui peut être inférieure ou supérieure, pour influencer l’objectif d’optimisation.
Sauvegarde des résultats
Vous pouvez spécifier si les résultats pour les barres doivent être enregistrés pour chaque position x de la barre (« Par position ») ou seulement pour la barre dans son ensemble (« Par objet »). Cette dernière option nécessite moins de temps, mais rend une évaluation détaillée dans les tableaux de résultats plus difficile.
Pour les surfaces, vous pouvez spécifier si les résultats doivent être enregistrés pour chaque nœud de maillage EF ou point de grille et pour chaque vérification (« Par position ») ou si seulement le résultat au point critique de la surface pour chaque vérification (« Par objet ») doit être enregistré.
Calculer les résultats
Cette option vous permet de contrôler si dans la vérification des surfaces, les positions des nœuds de maillage EF ou des points de grille doivent être utilisées (voir le chapitre Résultats par surface du manuel de RFEM).
Ce paramètre influence les résultats affichés dans les tableaux de résultats de la vérification du béton et dans les détails des vérifications. Il n’affecte pas les résultats graphiques.
Cycle de vie des résultats
Les résultats de la vérification du béton sont supprimés une fois qu’une modification est apportée aux données d’entrée. Cela garantit que la vérification est basé sur les conditions aux limites correctes. Dans certains cas, il peut être utile de conserver les résultats, par exemple si vous ajustez les armatures prévues et souhaitez voir les résultats du calcul précédent – les armatures non couverte. Décochez alors cette case pour éviter un recalcul complet des résultats de la vérification du béton.

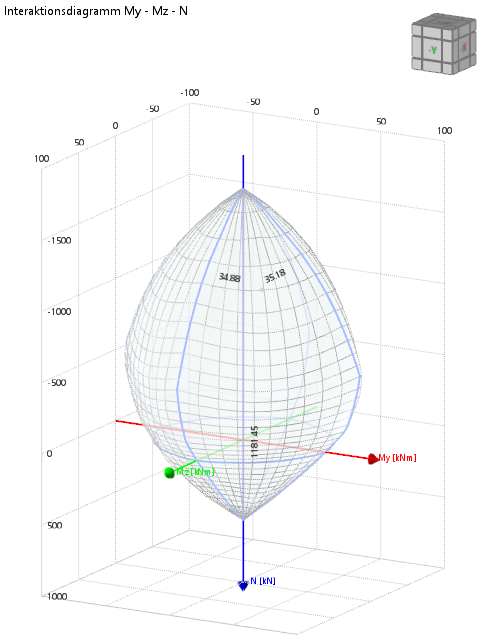

Diagramme d'interaction
Ici, vous pouvez spécifier les paramètres à utiliser pour l’affichage des résultats des détails de vérification sous forme de diagramme d’interaction.
