Aceder aos parâmetros globais
As configurações básicas para o dimensionamento de betão são geridas na janela de diálogo 'Parâmetros globais'. Esta janela de diálogo é essencialmente independente da norma que selecionou nas informações-base do modelo. No entanto, os valores padrão podem diferir entre si.
Pode aceder aos parâmetros globais de uma das seguintes formas:

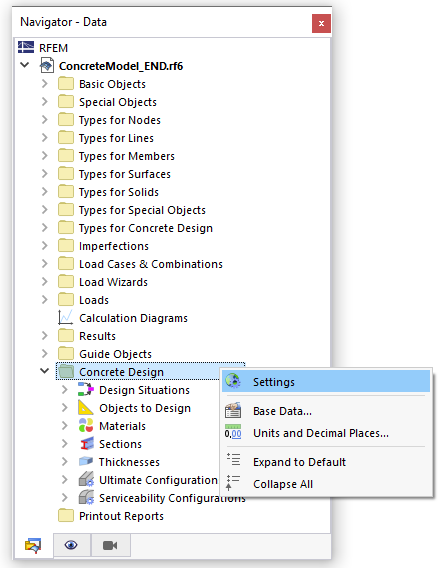

- Menu de contexto na entrada 'Dimensionamento de betão' no navegador
- Botão
na barra de ferramentas das tabelas para o dimensionamento de betão
Parâmetros globais
Configurações a calcular
Com as caixas de verificação, pode controlar quais configurações de dimensionamento devem ser geralmente analisadas. No dimensionamento segundo a EN 1992-1-1, as configurações para a 'Capacidade de carga' e o 'Estado limite de utilização' estão ativadas por pré-configuração.
Método de verificação
O 'Método de enumeração' está predefinido tanto para barras como para superfícies. Como métodos de verificação adicionais, estão disponíveis na lista o 'Método de envolvente' e o 'Método misto'.
- Método de enumeração: Todas as combinações de cargas dentro de uma situação de dimensionamento são calculadas individualmente, uma após a outra. Isto conduz em geral aos resultados mais exatos, mas pode, em certos casos, levar a tempos de cálculo aumentados.
- Método de envolvente: Primeiro, são calculados os esforços internos envolventes que resultam da situação de dimensionamento a partir dos valores extremos. A envolvente é então utilizada para o dimensionamento. Isto conduz normalmente a um tempo de cálculo mais curto, mas pode, em certos casos, levar a um dimensionamento pouco económico em comparação com o método de enumeração.
- Método misto: Os dois métodos descritos acima são combinados. Aqui tem a possibilidade de ajustar o 'Número de variantes' como valor limite a partir do qual se alterna entre o método de enumeração e o método de envolvente. Com o valor padrão de 20, o programa utiliza o método de enumeração enquanto o número de "variantes de resultados" for inferior a 20. Se o número de variantes dentro de uma situação de dimensionamento for maior ou igual a 20, é aplicado o método de envolvente para poupar tempo de cálculo. Pode efetuar as configurações separadamente para barras e superfícies.
Otimização - utilização máxima admissível (em preparação)
O conceito de dimensionamento baseia-se num método de verificação. Isto significa que define a secção transversal e a armadura, e o programa realiza as verificações com estas especificações. Para o desenvolvimento futuro do RFEM e do RSTAB, está também planeada a otimização de secções transversais e de especificações de armadura. Nesse caso, é visado um determinado critério de verificação ou um grau de utilização para as verificações individuais. Também pode especificar um valor diferente de '1.00', que pode ser menor ou maior, para influenciar o objetivo de otimização.
Guardar os resultados
Pode definir se, nas barras, os resultados devem ser guardados para as posições x individuais da barra ('Por localização') ou apenas para a barra como um todo ('Por objeto'). A última opção requer menos tempo, mas dificulta uma avaliação detalhada nas tabelas de resultados.
Para as superfícies, pode especificar se os resultados devem ser guardados para cada nó de malha de EF ou ponto de grelha e cada verificação ('Por localização') ou se, para cada verificação, deve ser guardado apenas o resultado da localização determinante na superfície ('Por objeto').
Configurações de suavização para o cálculo de secções resultantes
Uma secção resultante integra os esforços internos de barras, superfícies ou sólidos. Para o dimensionamento no add-on, pode controlar qual configuração de suavização é aplicada na integração dos resultados. Na lista, estão disponíveis as seguintes possibilidades:
- Constante nos elementos de malha
- Não contínua
- Contínua dentro de superfícies/sólidos (pré-configuração)
- Contínua dentro de conjuntos de superfícies/conjuntos de sólidos, caso contrário dentro de superfícies/sólidos
- Contínua dentro de todas as superfícies/sólidos
As várias possibilidades estão descritas no capítulo suavização de resultados do manual do RFEM.
Mostrar resultados
A caixa de verificação controla se os resultados de dimensionamento são preparados para cada situação de dimensionamento. Está desativada por pré-configuração, para que o trabalho nas tabelas de resultados possa ser realizado sem longos tempos de espera.
Calcular resultados
Com esta opção, pode controlar se, no dimensionamento das superfícies, devem ser utilizadas as localizações dos nós de malha de EF ou dos pontos de grelha (ver capítulo Resultados por superfície do manual do RFEM).
As duas opções da lista referem-se aos resultados nas tabelas e nos detalhes de verificação: Com elas, pode controlar se são emitidos os valores dos nós de malha ou dos pontos de grelha. A grelha das superfícies representa uma emissão independente da malha de EF em pontos de resultados com intervalos regulares (ver capítulo Superfícies do manual do RFEM). Estas opções não influenciam os resultados gráficos.

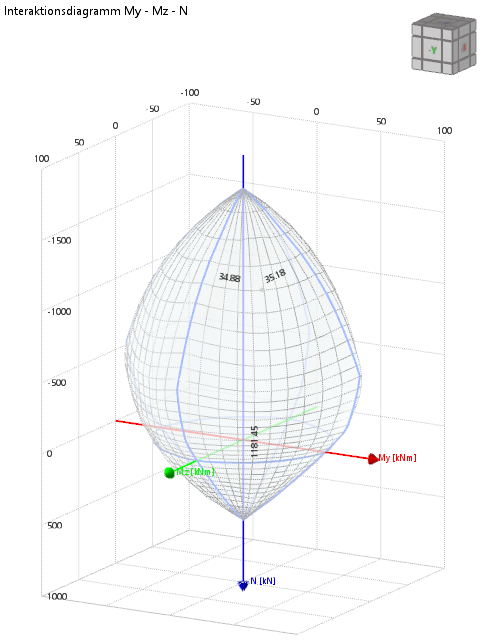

Diagrama de interação
Aqui pode definir os parâmetros a serem utilizados para a representação dos resultados dos detalhes de verificação como diagrama de interação.
Varão de armadura
Na categoria Varão de armadura, define em Lista padrão dos diâmetros possíveis, quais os diâmetros do varão que o programa pode utilizar na determinação automática do diâmetro. A lista é definida separadamente para:
- Diâmetros para armadura de estribo ds,st,p
- Diâmetros para armadura longitudinal ds,p
Introduza os diâmetros separados por vírgulas, por exemplo, '10.0, 16.0, 20.0'.
As listas padrão aplicam-se a todo o modelo. São transferidas como especificação para a janela de diálogo Parâmetros adicionais dos grupos de armaduras.
Ciclo de vida dos resultados
Os resultados do dimensionamento de betão são eliminados assim que efetua uma alteração nos dados de entrada. Isto garante que o dimensionamento se baseia nas condições de fronteira corretas. Em alguns casos, pode, no entanto, ser útil manter os resultados, por exemplo, se desejar ajustar a armadura existente e ainda ver os resultados do cálculo anterior – a armadura não coberta. Nesse caso, desative a caixa de verificação para evitar o novo cálculo completo dos resultados de betão.
